Khảo Sát Chi Phí Dựng Trạm Biến Áp và Những Yếu Tố Tác Động

Nghiên cứu khả thi chi phí xây dựng trạm biến áp năm 2024, bao gồm các yếu tố tác động và quy trình từ lập kế hoạch đến lắp đặt, đảm bảo an toàn và hiệu quả năng lượng.

Yếu Tố Tác Động Đến Chi Phí Xây Dựng Trạm Biến Áp

Chi phí dựng trạm biến áp bị ảnh hưởng bởi nhiều yếu tố như công suất và loại hình trạm (ngoài trời hay trong nhà). Công suất càng lớn, chi phí sẽ tỷ lệ thuận tăng theo. Các vật tư chủ yếu như máy biến áp, thiết bị cắt điện, cáp ngầm và hệ thống chống sét cũng góp phần quan trọng. Vị trí lắp đặt cần được tối ưu hóa để giảm thiểu tổn thất năng lượng, đảm bảo mỹ quan và an toàn.

1. Quy mô và Công Suất Trạm Biến Áp

Quy mô và công suất trạm biến áp là những yếu tố cốt lõi tác động đến chi phí xây dựng. Trạm có công suất lớn đòi hỏi lượng vật liệu và nhân công cao, đồng thời yêu cầu thiết bị đặc thù, tăng chi phí đầu tư.

2. Địa Điểm Lắp Đặt Trạm Biến Áp

Địa điểm lắp đặt là yếu tố cần xem xét khi tính chi phí dựng trạm biến áp. Khu vực khó tiếp cận hay địa hình phức tạp sẽ làm chi phí vận chuyển vật liệu và thời gian thi công gia tăng. Mặt bằng trạm phải an toàn và không gây ảnh hưởng tiêu cực đến cộng đồng cũng làm tăng tổng chi phí.

3. Điều Kiện Địa Hình và Cơ Sở Hạ Tầng Kỹ Thuật Xung Quanh

Điều kiện địa hình như nền đất yếu hay cơ sở hạ tầng không đồng bộ sẽ gia tăng chi phí xây dựng. Nền móng cần vững chắc để hỗ trợ trọng tải lớn mà các trạm biến áp thường có, dẫn đến chi phí nền móng không hề nhỏ.

4. Yêu Cầu Kỹ Thuật và Quy Định Quản Lý

Các quy định kỹ thuật và an toàn từ cơ quan điện lực cần được tuân thủ nghiêm ngặt. Đảm bảo thiết kế và chất lượng theo tiêu chuẩn đòi hỏi kiểm soát kỹ lưỡng, thủ tục pháp lý đầy đủ, chi phí bị tác động tương ứng. Công nghệ hiện đại như trạm siêu dẫn HTS tuy chi phí đầu tư ban đầu cao nhưng lại bền lâu về hiệu quả.

5. Môi Trường và Các Yếu Tố Xã Hội

Mật độ dân cư và điều kiện môi trường xung quanh cũng là các yếu tố đáng lưu ý. Chi phí cho biện pháp an toàn, bảo vệ môi trường, và xử lý mặt bằng là cần thiết.

6. Quy Hoạch và Dự Phóng Nhu Cầu Sử Dụng Điện

Quy hoạch điện ảnh hưởng trực tiếp đến quy mô và thiết kế trạm. Dự báo nhu cầu tiêu thụ điện chính xác sẽ tối ưu chi phí và đảm bảo dự án đáp ứng các tiêu chuẩn phát triển bền vững.

Quy Trình Thực Hiện Và Lắp Đặt Trạm Biến Áp

Người sử dụng đăng ký nhu cầu điện và tuân thủ luật Điện lực. Sau khi hồ sơ được phê duyệt, ký kết hợp đồng xây dựng theo kế hoạch đã thống nhất. Quy trình lắp đặt yêu cầu tuân thủ điều kiện phê duyệt để đảm bảo cung cấp điện ổn định theo nhu cầu.

Xây dựng và lắp đặt trạm biến áp là một quy trình cần sự tỉ mỉ và tuân thủ nghiêm các quy định kỹ thuật. Quy trình bao gồm các bước thiết yếu để bảo đảm an toàn và hiệu quả trong vận hành hệ thống điện.

1. Khảo sát và chuẩn bị mặt bằng

Bước đầu tiên là khảo sát và chuẩn bị mặt bằng cho trạm biến áp. Kỹ sư thực hiện khảo sát thực tế vị trí để xác định nền móng của trạm và tuyến cáp ngầm trung thế. Việc chuẩn bị mặt bằng đòi hỏi bố trí điện, nước phục vụ thi công và vận chuyển thiết bị, vật tư tới địa điểm.[1][3]

2. Đào móng và hạ tầng

Tiếp theo là giai đoạn đào móng cho trạm biến áp và rãnh cáp ngầm trung thế. Lắp đặt ống ngầm bảo vệ cáp và đổ bê tông móng cần thiết để đảm bảo trạm chịu được tải trọng.[1][3]

3. Lắp đặt hạ tầng cơ khí

An toàn của trạm biến áp phần lớn phụ thuộc vào hệ thống tiếp nối đất và thiết bị cơ khí như cầu dao, giá đỡ, sứ cách điện. Các bộ phận này hỗ trợ việc giữ và vận hành thiết bị điện chính trong trạm.[1]

4. Lắp đặt thiết bị biến áp và cáp điện

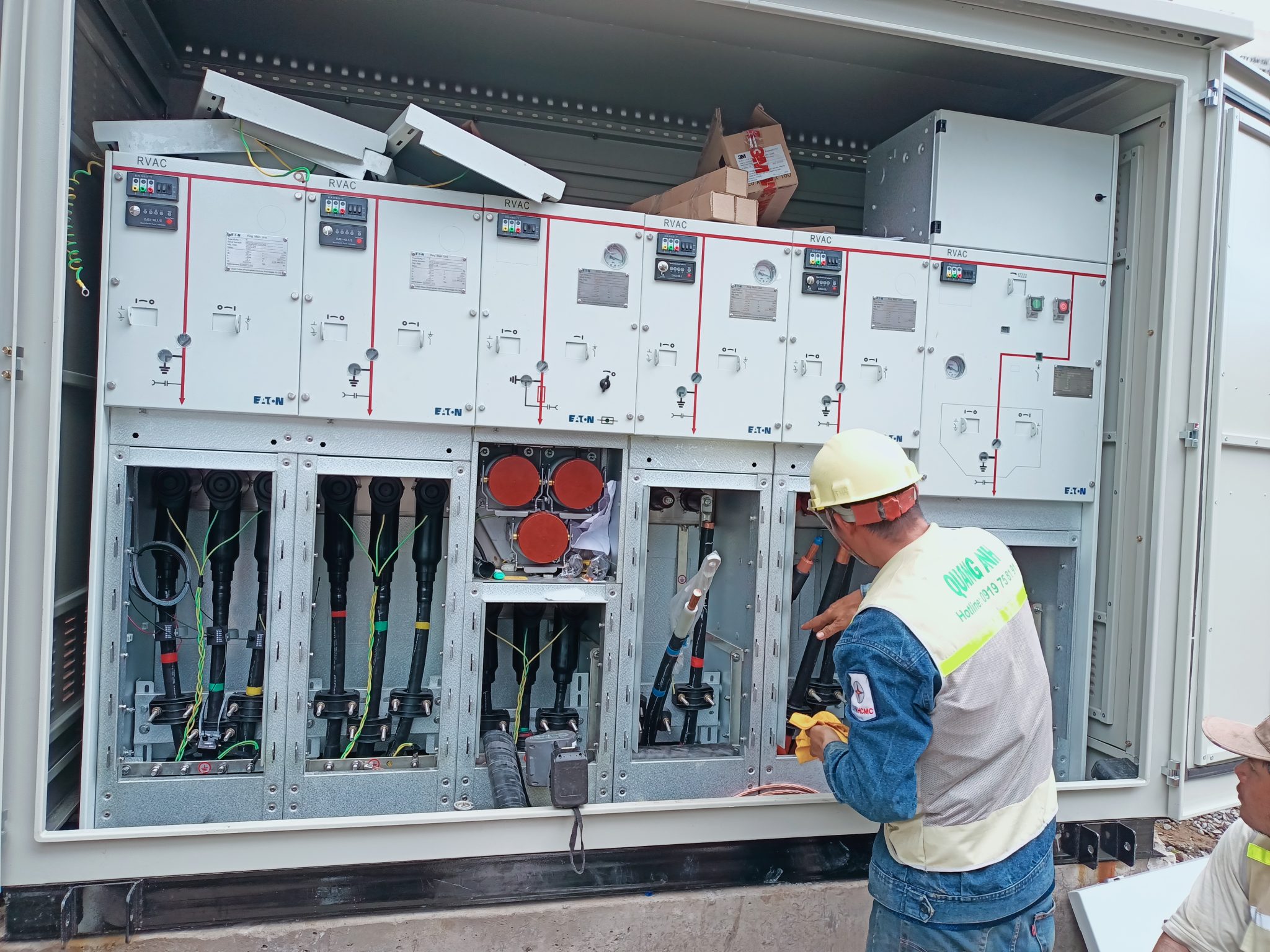

Công đoạn này bao gồm việc lắp đặt máy biến áp và thiết bị điện khác liên quan. Kéo cáp điện trung thế vào trạm và đấu nối là bước quan trọng để đảm bảo hệ thống hoạt động hiệu quả, an toàn.[1][3]

5. Thí nghiệm và hiệu chỉnh

Thực hiện kiểm tra thí nghiệm và hiệu chỉnh kỹ thuật để đảm bảo tiêu chuẩn vận hành của trạm. Sau đó, nghiệm thu nội bộ nhằm đánh giá các giai đoạn trước khi đưa vào thử nghiệm sử dụng.[1]

6. Nghiệm thu đóng điện và chạy thử

Giai đoạn cuối cùng là nghiệm thu đóng điện, kiểm tra vận hành thực tế và bàn giao cho chủ đầu tư. Quá trình này nhằm bảo đảm trạm biến áp hoạt động an toàn, ổn định trước khi đưa vào sử dụng chính thức.[1]

Quy trình thuận lợi và đạt tiêu chuẩn sẽ giúp tối ưu hóa việc xây dựng trạm biến áp, bảo đảm an toàn điện lực và hiệu quả lâu dài. Việc lắp đặt trạm cần có đội ngũ kỹ sư và công nhân chuyên môn cao, phối hợp chặt chẽ với chủ đầu tư và các bên liên quan để đảm bảo tiến độ và chất lượng công trình.

Ví Dụ Và Chi Phí Vật Liệu Cho Trạm Biến Áp 630 kVA

Với trạm 630 kVA, cần sử dụng các vật liệu chính như máy biến áp 3 pha, khung thép đỡ, và thiết bị cắt điện trung thế. Chi phí cho trạm này thường dao động từ 558 triệu đến 585 triệu đồng, bao gồm cả hệ thống chống sét và cáp ngầm trung thế.

Một trạm biến áp 630 kVA là một phần quan trọng trong các hệ thống điện, đóng vai trò chuyển đổi điện áp để cung cấp điện ổn định cho nhà máy, khu công nghiệp hoặc tòa nhà lớn. Các vật liệu chính được sử dụng bao gồm:

• Máy biến áp 3 pha 630 kVA, 22/0.4 kV: Đây là loại máy biến áp sử dụng dầu hoặc vật liệu Amorphous, đảm bảo phù hợp với yêu cầu kỹ thuật và cung cấp hiệu suất cao cho hệ thống.

• Bộ khung thép đỡ máy biến áp: Khung đỡ lớn, hỗ trợ máy biến áp 630 kVA và lên đến 1000 kVA. Các khung này được gia cố trên nền bê tông để đảm bảo độ ổn định và có thể lắp thêm nắp chụp cho thẩm mỹ và bảo vệ thiết bị.

• Thiết bị cắt điện trung thế: Sử dụng các thiết bị FCO hoặc LB.FCO 24kV, cùng cầu chì bảo vệ, đóng vai trò bảo vệ hệ thống khỏi sự cố điện.

• Hệ thống chống sét, tiếp địa: Bao gồm thiết bị chống sét lan truyền (LA) và hệ thống tiếp nối đất để đảm bảo an toàn cho máy biến áp cũng như toàn hệ thống lưới điện.

• Cáp ngầm trung thế: Loại cáp này thường là CXV/Sehh/DSTA/PVC 3x50mm², được thiết kế phù hợp với công suất và phạm vi hoạt động của trạm biến áp 630 kVA.

Về chi phí, xây dựng và lắp đặt trạm biến áp 630 kVA thường nằm trong khoảng 585.000.000 đến 840.000.000 đồng. Sự biến động chi phí này phụ thuộc vào nhiều yếu tố như loại máy biến áp (dầu hay Amorphous), cấu trúc khung đỡ (khung thép đơn thân hoặc kiểu nhiều chân), cũng như chất lượng các thiết bị cắt điện và hệ thống chống sét.

Điểm mạnh của trạm biến áp 630 kVA là khả năng cung cấp nguồn điện ổn định, giảm thiểu tổn thất điện năng và tăng độ tin cậy cho hệ thống. Nhờ khả năng hoạt động hiệu quả, nó góp phần đáng kể vào tiết kiệm chi phí vận hành và đảm bảo hoạt động kinh doanh trơn tru.

Việc nắm vững các yếu tố chi phí và quy trình xây dựng trạm biến áp không chỉ tối ưu hóa chi phí đầu tư mà còn đảm bảo khả năng vận hành ổn định, góp phần quan trọng trong chiến lược phát triển năng lượng của doanh nghiệp.
