Báo Giá Trạm Biến Áp 400kVA: Đặc Điểm, Cấu Tạo Và Giá Thi Công

Báo giá trạm biến áp 400kVA phụ thuộc vào loại máy, thiết bị đi kèm, vị trí và kiểu trạm. Chi tiết đặc điểm và cấu tạo cụ thể.

Xem bài viết: Chủ đầu tư cần biết khi thuê nhà thầu thi công trạm biến áp

Quý khách có thể xem hình ảnh, video thi công thực tế các công trình Quanganhcons đã thực hiện tại website và fanpage Facebook , các nền tảng mạng xã hội như YouTube, LinkedIn, Tiktok , Instagram giúp khách hàng dễ dàng tra cứu năng lực thực tế.

Đặc Điểm Trạm Biến Áp 400kVA

Trạm biến áp 400kVA có công suất 400 kVA và dùng điện áp sơ cấp 22kV, 35kV với điện áp thứ cấp 0,4kV. Nó hoạt động ở tần số 50 Hz, thích hợp cho các hệ thống cần sử dụng trạm biến áp 3 pha. Thiết bị điện áp này thường thiết kế ngâm dầu có bình dầu phụ, cung cấp khả năng cách nhiệt và làm mát tốt, đáp ứng nhu cầu công suất điện ổn định.

Trạm biến áp 400kVA đóng vai trò quan trọng trong việc truyền tải điện năng từ mạng điện cao thế xuống mạng điện hạ thế. Với công suất 400kVA, trạm biến áp này phù hợp cho một loạt ứng dụng từ dân dụng đến công nghiệp.

Video thực tế Quanganhcons lắp đặt TBA 400kVA tại KCN Xuyên Á, Long An

Cấu Tạo và Thiết Kế

Trạm Biến Áp Giàn

Trạm biến áp giàn là lựa chọn lý tưởng để tiết kiệm diện tích. Toàn bộ hệ thống bảo vệ và máy biến áp được gắn trên giàn đỡ sắt mạ kẽm giữa hai cột điện, có thể áp dụng cho cấp điện áp lưới từ 22kV đến 35kV bên phía cao áp và 0.4kV bên phía hạ áp.

Trạm Biến Áp Kios

Trạm biến áp kios có thiết kế hợp bộ với vỏ tôn và khung kim loại, tích hợp ba ngăn cho trung áp, hạ áp và máy biến áp. Loại trạm này nổi bật nhờ tính gọn nhẹ, dễ lắp đặt và có thể di chuyển linh hoạt khi cần thiết.

Trạm Biến Áp Trụ Thép

Thiết kế trụ thép đơn thân sử dụng máy biến áp dầu hoặc Amorphous. Với móng trụ và nắp chụp đi kèm, loại trạm này không chỉ tối ưu về công năng mà còn tăng tính thẩm mỹ cho công trình.

Đặc Điểm Kỹ Thuật

• Công suất: Được thiết kế với công suất 400kVA, đủ sức đáp ứng nhu cầu điện năng cho các khu dân cư, nhà xưởng và khu công nghiệp vừa và nhỏ.
• Điện áp: Cấp điện áp cao dao động từ 22kV đến 35kV, trong khi điện áp thấp là 0.4kV.
• Loại máy biến áp: Máy biến áp 400kVA có thể sử dụng loại dầu hoặc Amorphous tùy theo yêu cầu sử dụng.

Ứng Dụng và Ưu Điểm

Trạm biến áp 400kVA phù hợp cho nhiều ứng dụng:

• Khu dân cư
• Nhà xưởng
• Khu công nghiệp vừa và nhỏ

Ưu điểm nổi bật:

• Loại trạm biến áp treo tiết kiệm diện tích.
• Trạm kios phù hợp không gian hẹp, đòi hỏi thẩm mỹ cao.
• Trụ thép có nắp chụp giúp tăng tính thẩm mỹ.

Lưu Ý Lựa Chọn

Việc lựa chọn loại trạm biến áp cần cân nhắc kỹ lưỡng dựa trên vị trí lắp đặt, mục đích sử dụng, không gian và chi phí. Ngoài ra, tiêu chuẩn kỹ thuật cũng là yếu tố quan trọng khi thiết kế trạm biến áp.

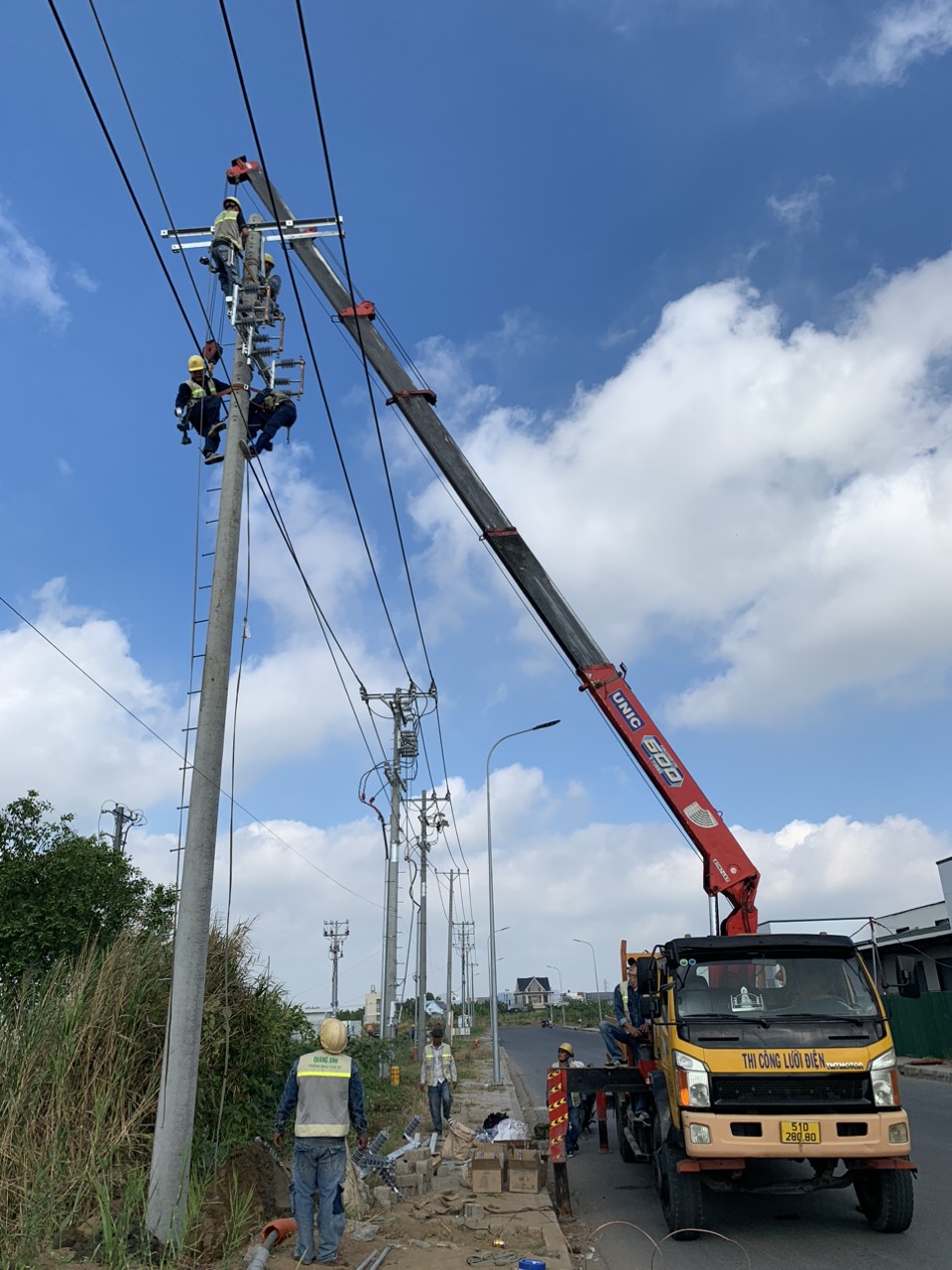

Hình ảnh thực tế Quanganhcons thi công đấu nối trạm biến áp khách hàng vào lưới điện EVN

Cấu Tạo Và Các Thiết Bị Kèm Theo Của Trạm Biến Áp

Cấu tạo của trạm biến áp bao gồm máy biến áp, vỏ trạm, thiết bị đóng cắt, tụ bù công suất, cùng hệ thống cáp và phụ kiện. Máy biến áp nặng 1786 kg với dầu ngâm là 388 kg và ruột máy 1065 kg. Vỏ trạm từ tôn dày, sơn tĩnh điện, giúp cách nhiệt hiệu quả. Thiết bị đóng cắt sử dụng MCCB 630A , tùy chọn dòng định mức, và tụ bù công suất 120kVar hoặc theo nhu cầu người dùng, góp phần điều chỉnh hệ số công suất lớn hơn 0.9.

Trạm biến áp đóng vai trò then chốt trong việc biến đổi điện áp để đáp ứng nhu cầu điện năng của xã hội. Cấu tạo của trạm biến áp bao gồm ba bộ phận chính: máy biến áp, hệ thống phân phối và điều khiển, cùng hệ thống chống sét nối đất.

1. Máy Biến Áp

• Cấu tạo: Máy biến áp 400kVA bao gồm lõi thép từ các lá thép kỹ thuật điện và dây quấn quấn quanh lõi thép nhằm dẫn từ thông và thực hiện chức năng biến đổi điện áp. Vỏ máy giữ nhiệm vụ bảo vệ các bộ phận bên trong.
• Chức năng: Công dụng chính của máy biến áp là thay đổi điện áp của dòng xoay chiều mà không làm thay đổi tần số 50Hz.

2. Hệ Thống Phân Phối Và Điều Khiển

• Các thành phần chính: Gồm có tủ điện trung thế RMU 24kV 630A nếu yêu cầu theo thiết kế, tủ điện hạ thế, cầu dao cách ly và các thiết bị đo lường.
• Chức năng: Hệ thống này đảm nhiệm việc điều khiển dòng điện, bảo vệ hệ thống khỏi sự cố, đồng thời cung cấp điện năng an toàn cho các phụ tải.

     3.Hệ Thống Chống Sét Nối Đất

• Thiết bị: Bao gồm thiết bị chống sét van, sét tự ngắt và cọc tiếp địa.
• Chức năng: Bảo vệ trạm biến áp khỏi sét đánh trực tiếp và gián tiếp, đảm bảo an toàn và độ bền cho toàn hệ thống.

Cùng với đó, các loại trạm biến áp như trạm biến áp trụ, trạm biến áp treo, và trạm biến áp phân phối được thiết kế đa dạng để phù hợp với nhiều mục đích sử dụng khác nhau.

• Trạm Biến Áp Trụ: Đặt máy biến áp trên trụ thép hoặc cột bê tông, với ưu điểm tiết kiệm không gian và tăng tính thẩm mỹ.
• Trạm Biến Áp Treo: Các thiết bị được cố định trên cột điện, dễ dàng lắp đặt và sử dụng hiệu quả.
• Trạm Biến Áp Phân Phối: Đảm nhận vai trò chuyển đổi và phân phối điện năng cho khu vực dân cư và công nghiệp, tích hợp máy biến áp với hệ thống điều khiển tiên tiến để tối ưu hóa hoạt động.

Với những cấu tạo và thiết bị kèm theo như vậy, trạm biến áp đóng góp không nhỏ vào việc duy trì ổn định và hiệu quả cung cấp điện năng.

Giá Thi Công Và Yếu Tố Ảnh Hưởng

Đơn giá cần được xác nhận theo thời điểm chào giá, đúng cấu hình và phạm vi công việc. Chiều dài tuyến, cách đi dây/cáp, giao cắt, xây dựng và điều kiện thi công phải được bóc khối lượng riêng; không áp một mức tiền cố định cho mọi công trình.Nhà đầu tư cần lựa chọn kỹ nhà thầu uy tín để đảm bảo chất lượng công trình và tuân theo các tiêu chuẩn an toàn điện.

Trong lĩnh vực xây dựng tại Việt Nam, giá thi công xây dựng là một yếu tố quan trọng quyết định đến chi phí cuối cùng của dự án. Giá thi công thường được tính theo mét vuông và có sự biến động tùy thuộc vào các yếu tố kỹ thuật và thi công.

Yếu Tố Ảnh Hưởng Đến Giá Thi Công

Các yếu tố ảnh hưởng đến giá thi công gồm:

1. Diện tích và điều kiện thi công: Diện tích lớn hơn có thể giảm chi phí trên mỗi m², trong khi điều kiện thi công khó khăn có thể tăng chi phí.
2. Loại vật liệu: Sử dụng vật liệu xây dựng chất lượng cao cũng góp phần tăng chi phí xây dựng.
3. Vị trí xây dựng: Giá nhân công và vật liệu thay đổi theo khu vực.
4. Nhân công: Tại các thành phố lớn, giá nhân công xây dựng thường cao, làm tăng tổng chi phí.
5. Thiết kế: Kiến trúc phức tạp yêu cầu kỹ thuật xây dựng cao hơn, dẫn đến chi phí cao hơn.

Nhà đầu tư cần chú ý các yếu tố nói trên và lập kế hoạch dự án chi tiết để tối ưu hóa chi phí và đảm bảo chất lượng công trình.

Hiểu rõ báo giá trạm biến áp 400kVA và các yếu tố kỹ thuật giúp tối ưu hóa hiệu suất đầu tư. Quyết định đúng đắn trong lựa chọn thiết bị và đơn vị thi công sẽ mang lại lợi ích lâu dài về mặt kỹ thuật và tài chính.

Liên hệ ngay với QuangAnhcons qua hotline 09 1975 8191 để được tư vấn lắp đặt trạm biến áp 400kVA chất lượng và đúng nhu cầu.

QuangAnhcons chuyên cung cấp dịch vụ tư vấn, lắp đặt và thi công trạm biến áp 400kVA với cam kết về kỹ thuật và chất lượng, đảm bảo tối ưu hóa hệ thống điện cho doanh nghiệp.
