Trước khi chọn máy biến áp, cần xác nhận biểu đồ phụ tải đo tại đâu, thể hiện kW hay kVA, chu kỳ lấy mẫu và cửa sổ demand là bao nhiêu, dữ liệu có thiếu hoặc bị reset không, đỉnh kéo dài bao lâu và thuộc chế độ sản xuất nào. Sau đó phải ghép dữ liệu đo với tải lớn, trình tự khởi động, hệ số công suất, hài, điều kiện nhiệt và kế hoạch mở rộng. Biểu đồ là bằng chứng vận hành đầu vào, chưa phải kết luận về dung lượng máy biến áp.
Một đường biểu diễn có đỉnh cao chưa đủ để chọn máy biến áp. Kỹ sư cần đọc đồng thời giá trị, dấu thời gian, độ phân giải, ranh giới đo và bối cảnh vận hành; nếu thiếu các thông tin này, cùng một biểu đồ có thể dẫn đến những cách hiểu rất khác nhau.
| Nội dung | Điểm cần làm rõ |
|---|---|
| Đại lượng ưu tiên | kVA và kW đồng thời; không thay đỉnh phụ tải bằng tổng kWh hóa đơn. |
| Thông tin bắt buộc | Điểm đo, CT/VT, múi giờ, chu kỳ mẫu, cửa sổ demand, phương pháp tính và lịch sử reset. |
| Bối cảnh vận hành | Ca sản xuất, sản lượng, tải lớn, trình tự khởi động, bảo trì, mùa và kế hoạch mở rộng. |
| Chất lượng điện | True PF hoặc displacement PF, hài, dòng trung tính, mất cân bằng và sự kiện điện áp khi phù hợp. |
| Đầu ra phù hợp | Bộ dữ liệu và kịch bản đủ để rà soát thiết kế, không phải công suất MBA được phê duyệt. |
1. Xác định biểu đồ đang mô tả đại lượng nào
Bước đầu tiên là đọc nhãn trục, đơn vị và ranh giới điểm đo thay vì nhìn ngay vào giá trị đỉnh.
Khi đọc biểu đồ phụ tải, phải tách kW, kVA và kWh: kW là công suất tác dụng, kVA là công suất biểu kiến liên quan trực tiếp đến năng lực cấp đồng thời của hệ thống, còn kWh là điện năng tích lũy theo thời gian.[1]
| Đại lượng | Ý nghĩa khi đọc biểu đồ | Rủi ro nếu dùng sai |
|---|---|---|
| kW | Công suất tác dụng tại thời điểm hoặc khoảng tổng hợp được cấu hình | Không tự phản ánh đầy đủ dòng điện và công suất biểu kiến |
| kVA | Công suất biểu kiến đồng thời tại ranh giới đo | Có thể bị hiểu sai nếu không biết cách lấy trung bình và chất lượng dạng sóng |
| kWh | Điện năng tích lũy trong một khoảng thời gian | Không thể dùng riêng tổng điện năng để thay cho đỉnh demand |
| PF hoặc cos φ | Thông tin về quan hệ giữa công suất tác dụng và biểu kiến | Cần biết đồng hồ xuất true PF hay displacement PF |
Không được dùng riêng tổng kWh của hóa đơn để thay cho đỉnh phụ tải: demand là công suất trung bình trong một khoảng thời gian xác định, được tính từ điện năng tích lũy chia cho độ dài khoảng đó.[1]

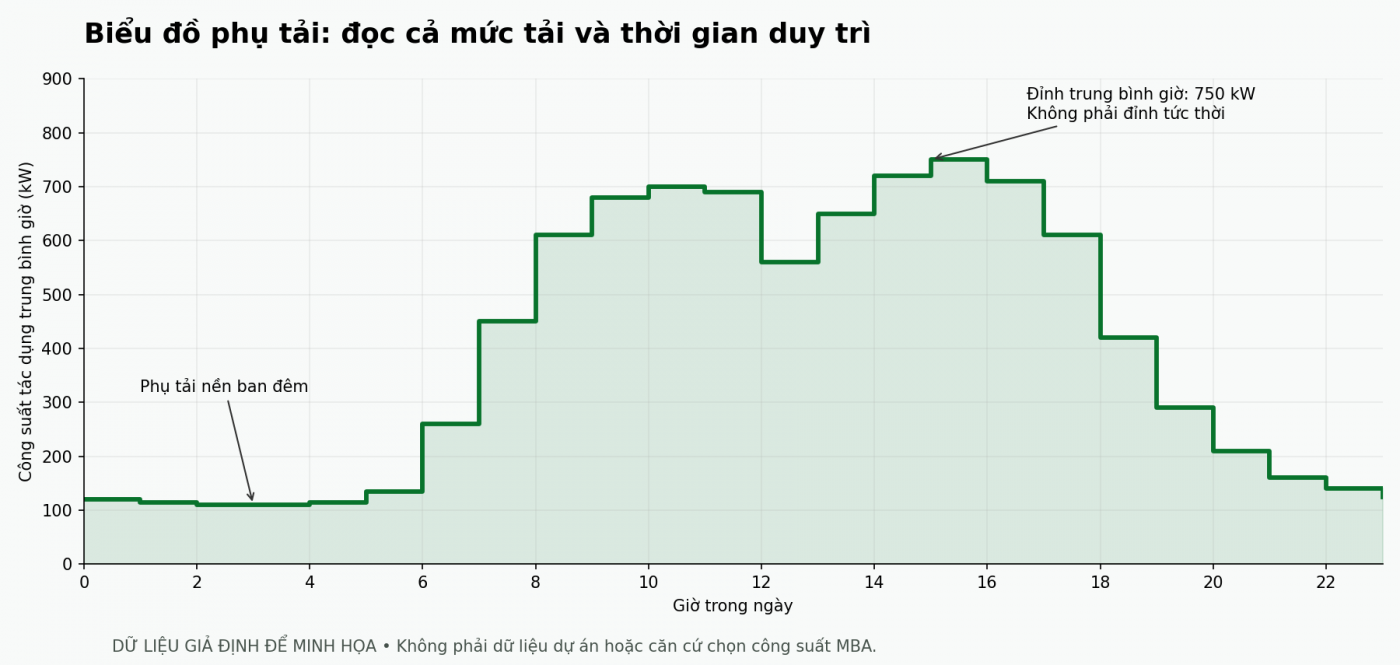

Ví dụ minh họa, không phải dữ liệu dự án: giả sử điện năng tăng 150 kWh trong đúng 15 phút, tương đương 0,25 giờ; các dấu thời gian đồng bộ, không mất mẫu và cùng một ranh giới đo. Demand trung bình của khoảng là 150 kWh / 0,25 h = 600 kW. Kết quả 600 kW không phải đỉnh tức thời và cũng không phải 600 kVA.
2. Kiểm tra metadata và chất lượng dữ liệu trước khi đọc đường cong
Một tệp dữ liệu không có cấu hình đo đi kèm thường chưa đủ để sử dụng trong rà soát thiết kế.
“Peak demand” trên đồng hồ thường là giá trị trung bình lớn nhất kể từ lần reset, không mặc nhiên là đỉnh tức thời của dòng hoặc công suất.[1] Vì vậy, cần đối chiếu thời điểm reset, cửa sổ demand và phương thức block hoặc rolling của đúng loại đồng hồ đang lắp.
| Nhóm kiểm tra | Thông tin cần xác nhận | Cách xử lý khi thiếu |
|---|---|---|
| Ranh giới đo | Tủ hoặc nhánh đo, phía MV hay LV, tải nào nằm ngoài điểm đo | Đánh dấu phạm vi chưa được bao phủ; không cộng hoặc suy diễn tùy ý |
| Biến đo lường | Tỉ số CT/VT, hệ số nhân, sơ đồ đấu và quy ước dấu | Đối chiếu cấu hình đồng hồ và sơ đồ đơn tuyến |
| Thời gian | Múi giờ, đồng bộ đồng hồ, chu kỳ mẫu và cửa sổ demand | Chuẩn hóa dấu thời gian nhưng giữ bản dữ liệu gốc |
| Tính liên tục | Khoảng trống, giá trị lặp, ngoại lệ và thời gian mất nguồn đo | Gắn cờ; không tự nội suy qua một đỉnh chưa rõ nguyên nhân |
| Lịch sử thiết bị | Thời điểm reset, thay đồng hồ, đổi CT/VT hoặc đổi cấu hình | Tách dữ liệu thành các giai đoạn có cấu hình đồng nhất |
| Đơn vị | kW, kVA, kWh, A, V và khoảng tổng hợp | Không quy đổi nếu chưa đủ thông tin và giả định |
Nên lưu cả dữ liệu gốc lẫn bản đã làm sạch, kèm nhật ký nêu rõ mẫu nào bị loại và lý do. Đây là biện pháp kiểm soát dữ liệu đề xuất cho dự án, không phải một biểu mẫu pháp định.
3. Đọc hình dạng phụ tải và thời lượng đỉnh
Giá trị đỉnh chỉ hữu ích khi biết nó xuất hiện trong bao lâu, lặp lại thế nào và gắn với sự kiện vận hành nào.
Hãy đối chiếu dữ liệu ở nhiều độ phân giải. Biểu đồ tháng giúp nhận ra xu hướng, nhưng có thể che một sự kiện ngắn; dữ liệu quá chi tiết lại có thể làm người đọc nhầm xung kích hoặc mẫu nhiễu với demand vận hành.
- Đánh dấu đỉnh lặp lại theo ca, ngày trong tuần và chu kỳ công nghệ.
- Phân biệt tải nền với tải theo sản lượng, tải khởi động và tải đóng đồng thời.
- Kiểm tra thời lượng trước đỉnh, trong đỉnh và sau đỉnh thay vì chỉ ghi một giá trị cực đại.
- Tách ngày sản xuất bình thường khỏi ngày chạy thử, bảo trì, mất điện hoặc vận hành bất thường.
- Kiểm tra dữ liệu có đại diện cho mùa nóng, mùa mưa, cao điểm sản xuất và chế độ sản lượng dự kiến hay không.
Không nên áp dụng thêm hệ số đồng thời lên một đỉnh đã đo nếu đỉnh đó đã bao phủ cùng ranh giới tải và cùng trạng thái vận hành. Chỉ xây dựng lại giả định đồng thời khi phạm vi tải hoặc kịch bản tương lai thay đổi.
Nếu nhà máy chuẩn bị tăng tải, cần tách dữ liệu hiện trạng khỏi tải bổ sung dự kiến; có thể tham khảo phạm vi rủi ro tại Rủi ro khi nhà máy tăng tải nhưng không nâng cấp trạm biến áp hạ thế.
4. Ghép số liệu đo với hồ sơ tải và phân định trách nhiệm
Biểu đồ cho biết điều đã xảy ra tại điểm đo; bảng tải và nhật ký vận hành giải thích nguyên nhân cũng như thay đổi sắp tới.
Mỗi đỉnh đáng chú ý nên được đối chiếu với nhánh cấp, thiết bị lớn, công suất danh định, chế độ chạy, trình tự khởi động và tải ưu tiên. Loại tải cũng cần được phân thành tuyến tính và phi tuyến vì profile này là một đầu vào khi chỉ định máy biến áp.[2]
| Bên liên quan | Thông tin cần xác nhận | Đầu ra |
|---|---|---|
| Vận hành hoặc phân xưởng | Ca làm việc, sản lượng, tải lớn, sự kiện bất thường và trình tự khởi động | Nhật ký vận hành gắn với dấu thời gian |
| Đội đo lường | Điểm đo, CT/VT, cấu hình demand, đồng bộ thời gian và khoảng mất dữ liệu | Tệp dữ liệu có mô tả và báo cáo kiểm tra |
| Tư vấn hoặc EPC | Ranh giới thiết kế, kịch bản tải, điều kiện nhiệt, nguồn cấp và hồ sơ hiện trạng | Các giả định thiết kế có thể truy vết |
| Chủ đầu tư | Kế hoạch mở rộng, tải ưu tiên và yêu cầu liên tục dịch vụ | Kịch bản được chấp thuận để tiếp tục phân tích |
Ma trận trên là checklist quản lý bằng chứng do bài viết đề xuất, không thay thế biểu mẫu nghiệm thu, hồ sơ đấu nối hoặc tài liệu bắt buộc của cơ quan có thẩm quyền. Khi cần mở rộng phạm vi từ dữ liệu sang phương án trạm, xem Trạm biến áp cho nhà máy: khi nào cần đầu tư và triển khai ra sao.
5. Đọc hệ số công suất, hài và mất cân bằng đúng ngữ cảnh
Nhà máy có biến tần, UPS, chỉnh lưu hoặc tải điện tử công suất cần nhiều hơn một đường kW theo thời gian.
Không được đồng nhất cos φ với true power factor khi có méo sóng: true PF có bao gồm thành phần hài, còn displacement PF chỉ xét thành phần tần số cơ bản.[1] Trước khi dùng dữ liệu, phải xác định đồng hồ xuất loại PF nào và quy ước dấu đang được áp dụng.
Nếu có tải phi tuyến, bộ dữ liệu nên bổ sung chỉ số hoặc phổ hài dòng và áp, THD/TDD khi phù hợp, dòng trung tính, mức mất cân bằng và các sự kiện chất lượng điện; hài có liên quan đến đánh giá định mức và phát nóng của máy biến áp.[2][3] Việc chọn phép đo và giới hạn chấp nhận phải theo tiêu chuẩn, yêu cầu dự án và thiết bị thực tế; không thể suy ra một ngưỡng tuân thủ từ phần tóm tắt công khai của tiêu chuẩn.
- Đo các đại lượng đồng thời tại cùng điểm và cùng dấu thời gian nếu cần đối chiếu nguyên nhân.
- Ghi rõ chu kỳ lấy mẫu và khoảng tổng hợp của kW, kVA, PF, dòng và điện áp.
- Đối chiếu dòng từng pha và dòng trung tính với trạng thái tải phi tuyến.
- Lưu nhật ký sụt áp, gián đoạn hoặc chuyển nguồn để tránh nhầm sự kiện với chế độ tải bình thường.
6. Cổng quyết định trước khi chuyển sang chọn máy biến áp
Chỉ nên chuyển sang bước tính chọn khi dữ liệu, kịch bản vận hành và điều kiện lắp đặt đã được xác nhận ở mức phù hợp.
Đỉnh kVA phải được kiểm tra cùng nhiệt độ môi trường cực đại tại vị trí lắp, thông gió hoặc làm mát, chế độ tải theo thời gian, nhiệt độ tăng cho phép và cấu hình máy biến áp; điều kiện nhiệt và tải ảnh hưởng đến tuổi thọ cũng như định mức phù hợp.[2][4][5]
Không dùng một tỷ lệ quá tải hoặc dự phòng cố định để suy ra công suất máy biến áp. Khả năng quá tải ngắn hạn, nếu có, phụ thuộc tải trước và sau sự kiện, thời lượng, nhiệt độ cùng đặc tính nhà chế tạo; nó không đồng nghĩa với khả năng quá tải liên tục.[4]
| Có thể chuyển sang rà soát chọn MBA khi | Cần dừng và bổ sung khi |
|---|---|
| Điểm đo, đơn vị, thời gian và cấu hình demand đã rõ | Không rõ reset, CT/VT, cửa sổ demand hoặc ranh giới tải |
| Có kVA theo các chế độ sản xuất đại diện | Chỉ có kWh hóa đơn hoặc một ngày vận hành |
| Đã xác nhận tải lớn, khởi động và kế hoạch mở rộng | Công nghệ sắp thay đổi nhưng chưa có bảng tải cập nhật |
| Có dữ liệu nhiệt, thông gió và loại MBA dự kiến | Chưa xác định vị trí, môi trường hoặc phương thức làm mát |
| Rủi ro hài và mất cân bằng đã được sàng lọc | PF bất thường, dòng trung tính cao hoặc sự kiện điện áp chưa giải thích |
| Yêu cầu liên tục dịch vụ và topology đã được xác nhận | Dùng cụm từ N-1 nhưng chưa có kịch bản chuyển tải và giới hạn thiết bị |
IEC 60076-7 được giới hạn cho hướng dẫn tải máy biến áp ngâm dầu khoáng và xem xét ảnh hưởng của môi trường, tải đến tuổi thọ; không nên dùng trực tiếp làm căn cứ cho máy biến áp khô.[5] Sau cổng dữ liệu, bước phân tích tiếp theo có thể tham khảo Cách tính và chọn máy biến áp 22/0.4kV, 35/0.4kV cho nhà máy, nhưng công suất cuối cùng vẫn cần rà soát theo hồ sơ dự án cụ thể.
7. Checklist bằng chứng cần gửi cho đơn vị thiết kế
Một bộ hồ sơ có cấu trúc giúp giảm việc suy đoán và làm rõ giả định nào còn chờ xác nhận.
Checklist đề xuất, không phải biểu mẫu pháp định:
- Sơ đồ đơn tuyến hiện trạng, ghi rõ vị trí đồng hồ và ranh giới tải.
- Tệp dữ liệu gốc ở định dạng có thể xử lý, kèm đơn vị, múi giờ và mô tả từng cột.
- Thông số CT/VT, hệ số nhân, chu kỳ mẫu, cửa sổ và phương thức demand.
- Nhật ký reset, mất dữ liệu, thay thiết bị đo hoặc thay đổi cấu hình.
- Dữ liệu kW, kVA, điện áp, dòng từng pha và loại PF nếu đồng hồ hỗ trợ.
- Lịch ca, sản lượng, tải lớn, trình tự khởi động, bảo trì và sự kiện bất thường.
- Kế hoạch tăng tải, tải ưu tiên và yêu cầu liên tục dịch vụ đã được chủ đầu tư xác nhận.
- Nhiệt độ môi trường dự kiến, vị trí lắp, thông gió và công nghệ MBA đang xem xét.
- Kết quả đo hài, dòng trung tính, mất cân bằng và sự kiện điện áp nếu đặc tính tải yêu cầu.
- Danh sách giả định chưa xác nhận, người chịu trách nhiệm cung cấp và thời hạn cập nhật.
Bộ hồ sơ này phục vụ xác định phạm vi khảo sát và rà soát kỹ thuật; nó không phải phê duyệt dung lượng, cài đặt bảo vệ hoặc quy trình làm việc trên thiết bị đang mang điện.
Bước tiếp theo cùng QuangAnhcons
Biểu đồ phụ tải nhà máy chỉ trở thành đầu vào thiết kế đáng tin cậy khi giá trị đo được đặt đúng trong ranh giới, thời gian và chế độ vận hành. Trước khi đề xuất công suất hoặc số lượng máy biến áp, cần kiểm tra riêng cho dự án về topology MV/LV, tải ưu tiên, dữ liệu mùa vụ, hài, trình tự khởi động, điều kiện nhiệt và kế hoạch mở rộng. Gửi sơ đồ đơn tuyến, dữ liệu phụ tải và hồ sơ hiện trạng để xác định phạm vi khảo sát; bước này chưa đồng nghĩa với việc phương án đã được kỹ sư phê duyệt.
Câu hỏi thường gặp
Cần thu thập biểu đồ phụ tải trong bao lâu?
Không có một thời lượng cố định phù hợp cho mọi nhà máy. Khoảng dữ liệu phải bao phủ các ca, mức sản lượng, chu kỳ công nghệ và mùa có ảnh hưởng đáng kể. Nếu nhà máy có tính mùa vụ hoặc thay đổi công nghệ, dữ liệu ngắn hạn cần được ghi rõ là chưa đại diện.
Có thể lấy tổng kWh tháng chia cho số giờ để chọn máy biến áp không?
Không. Phép chia này chỉ tạo ra công suất trung bình của cả tháng và có thể che các đỉnh demand. Demand được xác định trên một khoảng thời gian cụ thể, nên phải biết cửa sổ tích hợp và dữ liệu tại điểm đo.[1]
Peak demand trên hóa đơn hoặc đồng hồ có phải là đỉnh tức thời không?
Không mặc nhiên. Peak demand thường là giá trị trung bình lớn nhất theo phương thức và cửa sổ demand đã cài đặt kể từ lần reset; cần kiểm tra đúng cấu hình đồng hồ và mốc reset.[1]
Có thể dùng kW và cos φ để suy ra kVA trong mọi trường hợp không?
Không nên áp dụng máy móc khi tải có méo sóng. Cần biết cos φ đang là displacement PF hay đồng hồ cung cấp true PF, đồng thời kiểm tra hài và dữ liệu kVA đo trực tiếp nếu có.[1]
Có nên cộng thêm một tỷ lệ dự phòng cố định vào đỉnh kVA đo được không?
Không có tỷ lệ cố định dùng chung cho mọi dự án. Phần tải tương lai phải được xây dựng từ danh mục thiết bị, chế độ vận hành và kế hoạch mở rộng; khả năng quá tải còn phụ thuộc thời lượng, nhiệt độ và đặc tính máy biến áp.[4]
Khi nào dữ liệu biểu đồ chưa đủ để chọn máy biến áp?
Dữ liệu chưa đủ khi không rõ điểm đo hoặc CT/VT, thiếu dấu thời gian, không biết cửa sổ demand, có khoảng trống lớn, không đại diện cho mùa và sản lượng, hoặc xuất hiện hài, mất cân bằng hay sự kiện điện áp chưa được giải thích.
