Dấu hiệu nhà máy sắp quá tải điện

Những dấu hiệu sớm cho thấy hệ thống điện nhà máy đang tiến gần ngưỡng quá tải

Hệ thống được coi là đang tiến gần ngưỡng quá tải khi xuất hiện attomat (aptomat) nhảy lặp lại, sụt áp rõ rệt và các thành phần điện có nhiệt độ tăng bất thường.

Về mặt hiện trường, attomat nhảy nhiều khi bật thêm thiết bị, đặc biệt trong giờ cao điểm của ca sản xuất, là tín hiệu trực tiếp rằng dòng qua mạch vượt ngưỡng bảo vệ hoặc có sự cố phân phối. Trong ca bảo trì thường quan sát thấy đèn chiếu sáng mờ đi đồng bộ với tăng phụ tải, cùng với các thiết bị điện không đạt công suất định mức.

Khi khảo sát tại nhà máy, các dấu hiệu nhiệt và âm thanh đáng chú ý gồm dây dẫn, ổ cắm hoặc công tắc nóng lên, đôi khi kèm mùi khét, và tiếng kêu lạ khi cắm thiết bị mới. Tăng nhiệt tại máy biến áp hoặc tủ điện chính cũng là chỉ báo hệ thống phải chịu tải gần giới hạn; cần kiểm tra nhiệt độ bề mặt tủ và vỏ máy biến áp trong ca chạy thử/nghiệm thu.

• Aptomat nhảy liên tục khi nhiều thiết bị hoạt động đồng thời.
• Đèn chiếu sáng mờ hoặc điện áp dao động theo phụ tải tăng.
• Dây dẫn, ổ cắm, công tắc nóng bất thường, có thể có mùi khét.
• Thiết bị điện hoạt động yếu, không đạt công suất định mức.
• Tăng nhiệt máy biến áp hoặc tủ điện chính.
• Thiết bị bảo vệ kích hoạt lặp lại gây gián đoạn sản xuất.

Cảnh báo vận hành: nếu xuất hiện mùi khét, dây dẫn nóng rõ rệt hoặc aptomat nhảy liên tục, cần hạn chế ngay phụ tải không thiết yếu và tiến hành khảo sát hiện trường để xác định mạch bị quá tải trước khi đưa hệ thống trở lại vận hành bình thường. Trong ca vận hành, theo dõi diễn biến nhiệt tại tủ chính và máy biến áp giúp quyết định có cần tách tải hay không.

Kết nối tiếp theo thường là yêu cầu đo và ghi nhận thông số vận hành (điện áp, dòng, nhiệt độ tủ/biến áp) và đánh giá so với quy định an toàn, rồi lên kế hoạch điều chỉnh phân phối phụ tải hoặc nâng cấp hệ thống nếu cần.

Vì sao nhà máy dễ rơi vào quá tải khi sản lượng tăng hoặc điều kiện vận hành thay đổi

Nhà máy dễ rơi vào quá tải vì hệ thống điện thường không có đủ dự phòng công suất và nhiều phần tử như dây dẫn, trạm biến áp hoặc bộ bảo vệ không được thiết kế cho việc tăng tải đột ngột.

Về mặt kỹ thuật, các nhóm nguyên nhân chính gồm mở rộng dây chuyền sản xuất làm tăng công suất tiêu thụ; trạm biến áp thiếu dự phòng dẫn đến không đáp ứng tải tăng; tăng tải theo mùa khi thiết bị làm mát vận hành đồng thời; và điều kiện thời tiết như độ ẩm cao hoặc mưa bão làm giảm hiệu suất cách điện. Khi khảo sát tại nhà máy, các chỉ báo hiện trường cần quan sát là tần suất nhảy aptomat trong ca bảo trì, độ nóng bất thường tại mối nối cáp, và sự thay đổi điện áp lúc giờ cao điểm.

• Mở rộng dây chuyền: kiểm tra tăng công suất tiêu thụ sau thay đổi sản xuất và so sánh với năng lực định mức của trạm biến áp.
• Thiếu dự phòng trạm biến áp: trong ca bảo trì, đo dòng tải trên cuộn và đánh giá công suất dự phòng theo biểu đồ phụ tải.
• Dây dẫn tiết diện nhỏ: khi khảo sát, kiểm tra tiết diện cáp, nhiệt độ vỏ cáp và hiện tượng phồng vỏ cách điện.
• Tăng tải theo mùa và mưa bão: quan sát tần suất vận hành thiết bị lạnh, độ ẩm không khí tại tủ điện và dấu hiệu rò điện bề mặt.
• Thiếu bảo vệ quá tải hoặc thiết bị hỏng: kiểm tra trạng thái relay bảo vệ, lịch sử nhảy của aptomat, và hiện tượng mất ổn định nguồn cục bộ.

Cảnh báo vận hành: nếu phát hiện nhảy aptomat liên tục, tăng nhiệt tại mối nối hoặc sụt áp rõ rệt vào giờ cao điểm, cần ưu tiên cô lập mạch và khảo sát hiện trường trước khi mở rộng sản xuất tiếp. Tiếp theo, nên lập danh mục kiểm tra tiết diện dây, khả năng dự phòng trạm biến áp và hiệu quả bảo vệ quá tải, rồi đối chiếu với các quy chuẩn áp dụng như QCVN 01:2020/BCT và TCVN 7447-1:2010 trước khi quyết định nâng cấp.

Cách kiểm tra nhanh tại hiện trường để xác nhận nguy cơ quá tải

Xác nhận nguy cơ quá tải nhanh tại hiện trường thực hiện bằng ưu tiên quan sát các dấu hiệu vận hành và đo trực tiếp dòng điện cùng nhiệt độ tại các nhánh phụ tải lớn.

Trong ca bảo trì hoặc khi khảo sát tại nhà máy, bắt đầu từ các nhánh phụ tải lớn để tránh bỏ sót điểm quá tải; về mặt hiện trường kiểm tra các hiện tượng sau rồi mới xuống chi tiết đo lường.

• Quan sát aptomat và ổ cắm: cầu dao nhảy thường xuyên hoặc phát âm lạ khi có tải mới là dấu hiệu quá tải hoặc tiếp xúc kém.
• Kiểm tra mùi khét, vết cháy trên ổ cắm, công tắc, dây dẫn và thanh cái; phát hiện mùi khét yêu cầu cách ly phần đó ngay lập tức.
• Quan sát đèn chiếu sáng và thiết bị: đèn mờ hoặc motor hoạt động yếu khi bật tải mới là dấu hiệu sụt áp do phụ tải đỉnh.
• Sử dụng ampe kế/ổng kẹp đo dòng tại nhánh chính và tại trạm biến áp để so sánh với công suất lắp đặt hoặc giá trị định mức trên nameplate.
• Dùng nhiệt kế hồng ngoại quét máy biến áp, thanh cái và aptomat để phát hiện điểm nóng bất thường; đo nhiều lần trong giờ cao điểm để thấy biến động nhiệt.
• Ghi lại tần suất ngắt aptomat và thời điểm xảy ra trong ngày để xác định tính lặp lại của quá tải.

Về phương pháp đo, đo dòng thực tế tại trạm biến áp và so sánh với công suất lắp đặt hoặc dòng danh định; nếu thông tin thiếu, cần khảo sát hiện trường để đọc nameplate và tài liệu thiết kế.

Phải lưu ý kiểm tra tiết diện dây dẫn và công suất aptomat so với dòng đo được; trong ca bảo trì, nếu phát hiện điểm nóng hoặc mùi khét thì cách ly mạch, không chạm vào phần mang điện và thực hiện biện pháp an toàn ngay.

Kiểm tra biến động điện áp bằng giám sát trong giờ cao điểm để phát hiện sụt áp hoặc dao động; nếu hiện tượng lặp lại thông thường, cân nhắc ưu tiên chia tải hoặc nâng cấp thiết bị sau khi khảo sát chi tiết.

Thực hiện các kiểm tra và quyết định tiếp theo nên tham chiếu QCVN 01:2020/BCT, TCVN 7447-1:2010 và Thông tư 25/2020/TT-BCT, và khi cần thiết tiến hành đo chuyên sâu hoặc phân tích biểu đồ dòng-áp trong giờ vận hành cao.

Các sai lầm chẩn đoán thường gặp khiến xử lý chậm hoặc lệch hướng

Aptomat nhảy liên tục không luôn đồng nghĩa với quá tải; nguyên nhân thường gặp còn gồm ngắn mạch, tiếp xúc lỏng, mất cân bằng pha và hư hỏng cơ chế bảo vệ. Khi khảo sát tại nhà máy, cần quan sát dấu hiệu hiện trường như điểm nóng mối nối, mùi khét hoặc nhảy aptomat chỉ ở một khe mạng cụ thể.

Về mặt kỹ thuật, quá tải là hiện tượng dòng điện vượt định mức trong thời gian kéo dài, còn ngắn mạch là dòng tức thời rất lớn do hai dây hoặc pha tiếp xúc trực tiếp. Thông thường quá tải biểu hiện bằng aptomat nhảy lặp lại, đèn mờ và thiết bị hoạt động yếu; ngắn mạch thường gây nhảy tức thời, hồ quang hoặc hỏng nhanh các thành phần bảo vệ.

Những sai lầm chẩn đoán điển hình và dấu hiệu kiểm tra thực tế gồm:

• Nhầm lẫn với lỗi thiết bị đóng cắt: aptomat nhảy liên tục có thể do rơ-le hoặc cơ chế bảo vệ hỏng; trong ca bảo trì nên kiểm tra đặc tính bảo vệ và hiệu chuẩn trước khi thay tải.
• Bỏ qua mất cân bằng tải ba pha: một pha chịu tải quá cao thường có dòng vượt 10–15% so với các pha còn lại; đo dòng từng pha khi máy đang chạy trên băng tải để phát hiện mất cân bằng.
• Không phân biệt tiếp xúc lỏng: tiếp xúc kém tại mối nối gây phát nhiệt cục bộ và mùi khét; khi khảo sát tại nhà máy, dùng đo điện trở mối nối hoặc camera hồng ngoại để tìm điểm nóng.
• Bỏ qua hư hỏng dây dẫn hoặc cách điện: dây bị oxy hóa hoặc cách điện hỏng làm tăng tổn thất nhiệt; trong bước kiểm tra vật lý, xem xét tình trạng vỏ, mối nối và đo điện trở dây dẫn.
• Không kiểm tra công suất thiết bị thực tế: nhiều thiết bị có dòng khởi động cao; cần kiểm tra thông số danh định và quan sát dòng khởi động trong ca bảo trì để phân biệt với quá tải kéo dài.

Quy trình chẩn đoán kỹ thuật, theo thứ tự ưu tiên thực tế, nên thực hiện như sau:

1. Đo dòng điện từng pha và so sánh với định mức thiết bị; nếu một pha lệch nhiều, tập trung điều tra mạch pha đó.
2. Kiểm tra điện áp tại các điểm chính để loại trừ sụt áp hoặc mất pha khi tải khởi động.
3. Kiểm tra trạng thái vật lý của dây, mối nối và thiết bị đóng cắt; đo điện trở mối nối và kiểm tra điểm nóng bằng thiết bị đo nhiệt.
4. Xác định danh sách tải và công suất tức thời, bao gồm dòng khởi động của động cơ và thiết bị điện gia dụng công nghiệp.
5. Kiểm tra đặc tính bảo vệ, hiệu chuẩn rơ-le và cơ chế aptomat; nếu aptomat nhảy ở dòng thấp hơn định mức hoặc không nhảy ở dòng vượt định mức, cần kiểm tra/hiệu chuẩn hoặc thay thế.

Cảnh báo vận hành: trước khi tháo hoặc kiểm tra các mối điện, luôn ngắt nguồn và khoá/ngăn thao tác; trong ca trực, nếu phát hiện điểm nóng hoặc mùi khét, cách ly tải ngay để tránh cháy lan. Kết luận chẩn đoán nên dựa vào đo đạc hiện trường thực tế và đối chiếu với thông số danh định trước khi thay thế thiết bị hoặc điều chỉnh đặc tính bảo vệ.

Khi nào nên bảo trì, cân tải và khi nào cần nâng cấp trạm biến áp

Khi aptomat nhảy liên tục, đèn mờ hoặc xuất hiện mùi khét tại ổ cắm: ưu tiên thực hiện bảo trì và cân tải ngay; nếu nhu cầu công suất liên tục vượt cấu hình trạm, cần xem xét nâng cấp trạm biến áp.

Trong ca bảo trì, các kiểm tra hiện trường cần tập trung vào tần suất nhảy aptomat, dao động điện áp, đo dòng thực tế trên các nhánh và kiểm tra nhiệt độ vỏ cáp. Đo nhiệt tại điểm đấu, kiểm tra tiết diện dây và tình trạng oxy hóa là chỉ tiêu thực tế giúp phân biệt sự cố do kết nối/dây dẫn với sự thiếu hụt công suất nguồn.

Tiêu chí quyết định thường theo hướng sau:

• Bảo trì / cân tải: khi sự cố là cục bộ, tái xuất do dây dẫn nhỏ, mối nối kém hoặc tải cao tạm thời; xử lý bằng thay dây có tiết diện lớn hơn, sửa chỗ nối, nâng cấp thiết bị bảo vệ và sắp xếp lại thời gian chạy thiết bị công suất cao.
• Nâng cấp trạm biến áp: khi dòng tải trung bình hoặc đỉnh liên tục vượt công suất thiết kế trạm, các biện pháp cân tải không đủ, hoặc khi nhà máy mở rộng sản xuất dẫn tới nhu cầu tăng bền vững về công suất.
• Giải pháp tạm thời tại hiện trường: giảm tải theo ca, tắt bớt thiết bị không cần thiết và phân phối lại phụ tải trước khi thực hiện cải tạo hoặc xin nâng công suất nguồn cấp.

Các cảnh báo vận hành thực tế: không vận hành kéo dài khi aptomat nhảy liên tục hoặc có mùi khét vì nguy cơ cháy nổ; mọi can thiệp liên quan đến nâng công suất nguồn cấp cần khảo sát hiện trường và phối hợp với đơn vị cung cấp điện nếu cần nâng cấp từ EVN hoặc thay đổi sơ đồ đấu nối. Tham chiếu các quy chuẩn về an toàn điện và chiều chịu tải dây dẫn trước khi quyết định.

Kết luận nhẹ: thu thập dữ liệu hiện trường (dòng tải thực tế, tần suất nhảy thiết bị bảo vệ, nhiệt độ cáp) rồi căn cứ tiêu chí trên để chọn phương án bảo trì, cân tải hay nâng cấp trạm, sau đó lập kế hoạch khảo sát chi tiết và nghiệm thu kỹ thuật.

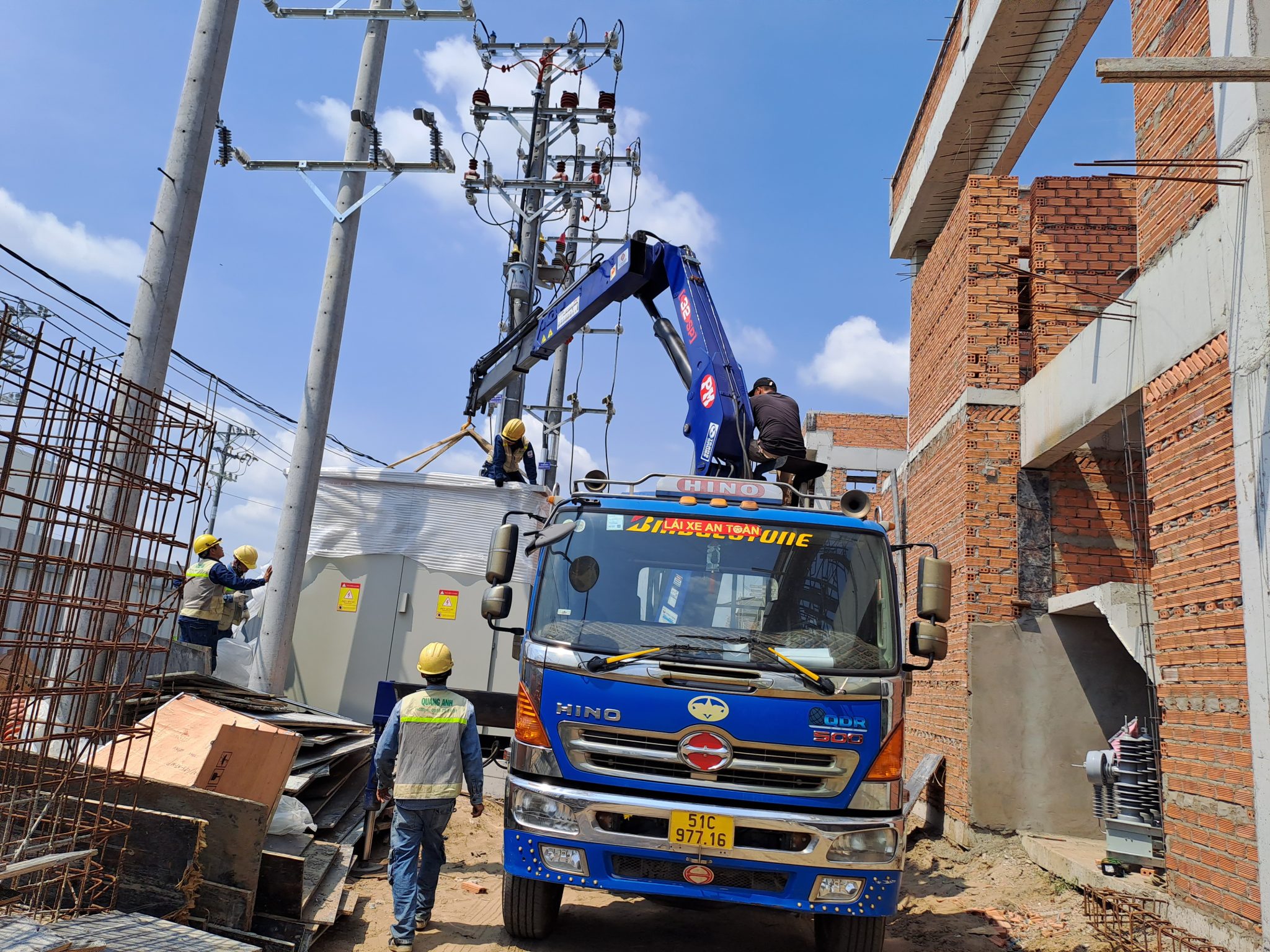

Quy trình làm việc khi nhà máy cần khảo sát và nâng cấp nguồn cấp điện

Quy trình bắt đầu bằng khảo sát phụ tải thực tế tại hiện trường, tiếp theo là rà soát hiện trạng trạm biến áp và dây dẫn trung thế trước khi đề xuất giải pháp kỹ thuật.

Khi khảo sát tại nhà máy cần thu thập biểu đồ phụ tải theo giờ và ghi nhận dấu hiệu quá tải, như aptomat nhảy thường xuyên, đèn mờ hoặc thiết bị hoạt động yếu.

Về mặt hiện trường, rà soát thiết bị bảo vệ, tiết diện dây dẫn và tình trạng máy biến áp để phát hiện tiết diện không đủ tải hoặc cách điện xuống cấp.

Đề xuất phương án kỹ thuật thường bao gồm tăng công suất máy biến áp hoặc thay dây dẫn, đồng thời lắp thêm thiết bị bảo vệ quá tải trước khi mở rộng phụ tải.

Tùy model và điều kiện vận hành, cần lập phương án thi công và kế hoạch giảm tải tạm thời trong ca bảo trì để tránh gián đoạn sản xuất và giảm rủi ro.

1. Khảo sát phụ tải thực tế và so sánh với định mức hệ thống; ghi lại biến động theo mùa và giờ cao điểm.
2. Kiểm tra hiện trạng trạm, aptomat, cầu chì, và tiết diện dây dẫn; ghi nhận dấu hiệu xuống cấp hoặc quá nhiệt.
3. Đề xuất kỹ thuật: tăng công suất máy biến, thay dây dẫn trung thế/ hạ áp, bổ sung bảo vệ.
4. Phối hợp với EVN để lập hồ sơ đấu nối hoặc nâng cấp, hoàn thiện thủ tục hành chính trước thi công.
5. Thực hiện thí nghiệm kiểm định sau nâng cấp và nghiệm thu theo quy trình EVN trước khi đưa vào vận hành.

Thận trọng: trong ca thi công phải có kế hoạch giảm tải và biện pháp phòng cháy nổ; lắp đặt thiết bị bảo vệ quá tải trước khi đưa phụ tải mới vào.

Nghiệm thu cuối cùng nên bao gồm kiểm tra an toàn điện và đo hiệu suất hệ thống sau đấu nối, theo các quy chuẩn và thông tư liên quan để đảm bảo tuân thủ.
