Hồ sơ thỏa thuận đấu nối trạm biến áp: hướng dẫn thực tế cho chủ đầu tư

Tại sao hồ sơ đấu nối ảnh hưởng đến tiến độ cấp điện

Hồ sơ thỏa thuận đấu nối đóng vai trò then chốt vì nó xác định vị trí đấu nối, phương án kỹ thuật và là cơ sở để đơn vị phân phối tiến hành thẩm định hồ sơ. ^[6][8]

Khi xuống khảo sát hiện trường, biên bản xác nhận điểm đấu nối do đơn vị phân phối cấp là cơ sở pháp lý cho các bước kiểm tra năng lực lưới và lên kế hoạch thử nghiệm thiết bị. Việc đánh giá năng lực lưới (mức tải hiện tại, khả năng nhận đấu nối, điều kiện bảo vệ và vận hành) thường được thực hiện sau khi hồ sơ kỹ thuật đã đầy đủ; kết quả kiểm tra này quyết định trực tiếp lịch cấp điện và các yêu cầu bù công suất nếu cần.

Thực tế cho thấy hồ sơ thiếu hoặc không khớp với hiện trường (ví dụ vị trí cột, chủng loại cáp, tọa độ trạm, datasheet thiết bị) dẫn tới yêu cầu bổ sung, khảo sát lại hoặc điều chỉnh phương án đấu nối. Thiếu biên bản nghiệm thu hoặc chứng chỉ thí nghiệm của MBA, ACB, dao cách ly, chống sét hoặc tiếp địa sẽ làm trì hoãn nghiệm thu và kiểm định, từ đó kéo dài thời gian cấp điện.

• Kiểm tra hiện trường: xác thực vị trí trạm/cột, khoảng cách, loại cáp và điểm đấu nối thực tế so với hồ sơ.
• Yêu cầu hồ sơ kỹ thuật: bản vẽ hoàn chỉnh, datasheet thiết bị, biên bản khảo sát hiện trường, biên bản xác nhận điểm đấu nối và chứng chỉ thí nghiệm.
• Yêu cầu pháp lý: xác nhận phù hợp quy hoạch (Sở Công Thương), giấy tờ quyền sử dụng đất / giấy phép xây dựng khi cần cho đấu nối thương mại.
• Quy trình xử lý hồ sơ của PC/EVN: nhận hồ sơ → thẩm định kỹ thuật → lập dự thảo thỏa thuận đấu nối → ký kết (chú ý các mốc thời gian nội bộ của đơn vị phân phối).

Cảnh báo vận hành: thay đổi điểm đấu nối sau khi đã có thỏa thuận sẽ phát sinh khảo sát bổ sung và cần thương thảo lại tiến độ; trong thời điểm nhà máy đang vận hành, mọi thay đổi vị trí cáp/trạm phải được báo trước để tránh gián đoạn. Chủ đầu tư nên chuẩn bị biên bản khảo sát hiện trường, biên bản xác nhận điểm đấu nối và biên bản nghiệm thu thiết bị trước khi nộp hồ sơ để hạn chế vòng trả bổ sung.

Kết nối tiếp theo: kiểm tra tính cập nhật của các văn bản hướng dẫn/Thông tư tham chiếu và đối chiếu biên bản khảo sát với biên bản xác nhận của đơn vị phân phối trước khi lập hồ sơ chính thức.

Các nhóm thông tin và tài liệu cần chuẩn bị

Cần soạn bộ hồ sơ gồm tóm tắt nhu cầu công suất, sơ đồ nguyên lý đấu nối một đường, dữ liệu vị trí (tọa độ WGS84) và hồ sơ pháp lý liên quan trước khi nộp thỏa thuận đấu nối. ^[3][0]

Về hiện trường, cần ảnh khảo sát (mặt bằng, trụ/cáp gần nhất), sơ đồ hiện trạng lô đất và cao độ để đối chiếu vị trí cột và tuyến trung thế. Khi khảo sát tại nhà máy cần kiểm tra khoảng cách tới trạm phân phối gần nhất, kiểu mạng (mạch vòng hay nhánh) và đánh dấu điểm đấu nối đề xuất trên bản đồ kèm tọa độ WGS84.

Về kỹ thuật, hồ sơ nên bao gồm bảng ước tính phụ tải theo nhóm thiết bị (tên tải, công suất thực tế, cosφ, hệ số đồng thời), tóm tắt công suất đỉnh và danh định, cùng sơ đồ nguyên lý một đường thể hiện máy biến áp, cầu dao, ACB/CB, thanh cái, MBA dự phòng và thiết bị điều chỉnh (TSC/OLTC) nếu có. Nếu thiếu dữ liệu quan trọng như dòng ngắn mạch tại điểm đấu nối hoặc tải hiện hữu trên nhánh, cần ghi chú và phối hợp với đơn vị phân phối để lấy số liệu đo hoặc cung cấp số liệu chính thức.

• Tóm tắt nhu cầu công suất: công suất đỉnh, công suất danh định, phụ tải nền và phụ tải động.
• Bảng ước tính phụ tải theo nhóm thiết bị: công suất thực tế, cosφ, hệ số đồng thời.
• Vị trí công trình: địa chỉ, tọa độ WGS84, sơ đồ lô đất và cao độ.
• Ảnh khảo sát hiện trạng: trục tuyến đường dây/trạm lân cận, trụ/cáp hiện hữu.
• Mô tả hiện trạng lưới khu vực: cấp điện áp lân cận, sơ đồ mạng, khoảng cách tới trạm phân phối.
• Thông tin điểm đấu nối đề xuất: chủ quản lưới, vị trí cột/nhánh rẽ.
• Sơ đồ nguyên lý đấu nối (single-line) và phương án tuyến trung thế (trên không hoặc hạ ngầm).
• Yêu cầu hệ thống đo đếm và giám sát: vị trí công-tơ, CT/PT, điểm đo, yêu cầu truyền thông/SCADA.
• Thông tin an toàn và tiếp cận: hành lang bảo vệ, khoảng cách kỹ thuật, lộ trình thi công.
• Hồ sơ pháp lý dự án liên quan (nếu có): giấy phép đầu tư, giấy phép xây dựng, quyết định chủ trương đầu tư.

Danh mục hồ sơ ở mức tổng quan có thể trình bày theo bảng tóm tắt để tiện đối chiếu trước khi nộp. Nếu khảo sát hiện trường phát hiện điểm đấu nối khác so với hồ sơ ban đầu thì phải cập nhật sơ đồ một đường, tính lại phân bố tải và thông báo kèm dữ liệu dòng ngắn mạch cho đơn vị phân phối — đây là yếu tố quyết định khả năng đóng cắt và yêu cầu thiết bị bảo vệ.

Cảnh báo vận hành: nếu hồ sơ nộp thiếu dữ liệu dòng ngắn mạch hoặc tải hiện hữu trên trạm/nhánh, đơn vị phân phối thường yêu cầu bổ sung hoặc đo lại, dẫn tới chậm tiến độ đấu nối. Sau bước chuẩn bị hồ sơ, nên gửi hồ sơ sơ bộ cho đơn vị phân phối để họ kiểm tra khả năng lưới và chỉ ra những thông số cần bổ sung trước khi hoàn thiện thỏa thuận đấu nối.

Vai trò nhà thầu trong chuẩn bị hồ sơ và phối hợp nghiệm thu

Nhà thầu thường chịu trách nhiệm kỹ thuật chính cho các công việc khảo sát, lập bản vẽ thi công/đấu nối, thực hiện thử nghiệm và phối hợp nghiệm thu với đơn vị phân phối điện. ^[5][0]

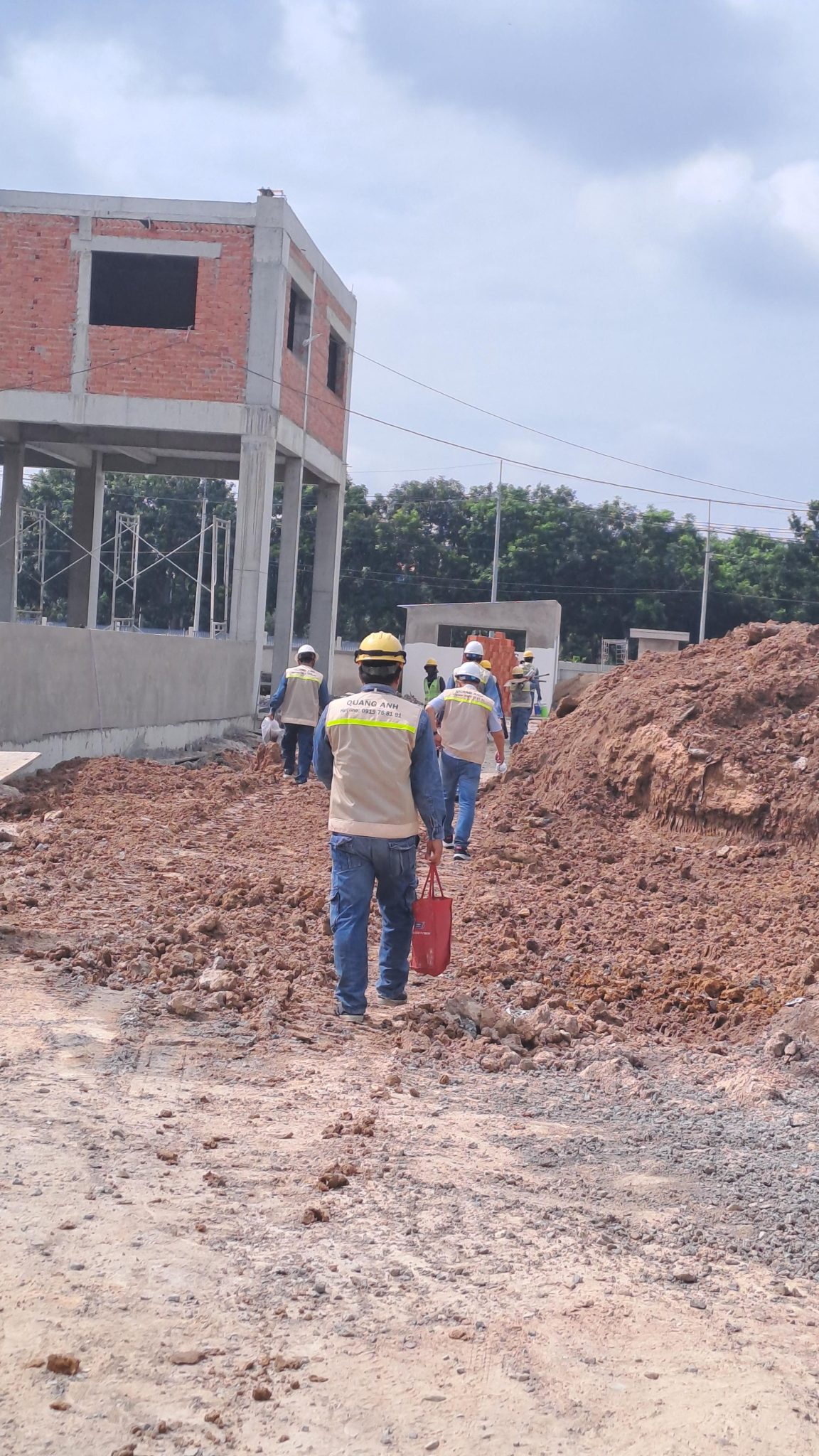

Về hiện trường, nhà thầu cần khảo sát tuyến đấu nối, trạng thái trạm và dung lượng mạch để đề xuất sơ đồ mạch và vị trí đặt MBA. Khi khảo sát tại nhà máy, tối thiểu phải đo vị trí đặt công tơ, kiểm tra không gian móng MBA và ghi nhận tình trạng hệ thống tiếp địa.

Bản vẽ do nhà thầu cung cấp nên phân thành bản sơ bộ cho thẩm định và bản thi công cho nghiệm thu, kèm danh mục thiết bị và thông số kỹ thuật. Tài liệu thí nghiệm phải gồm nhật ký thử nghiệm, biên bản hiệu chỉnh, chứng chỉ thiết bị và biên bản nghiệm thu trước khi bàn giao.

• Hồ sơ khảo sát hiện trường: tọa độ đấu nối, ảnh hiện trạng, số liệu dung lượng mạch.
• Bản vẽ: sơ đồ đấu nối, sơ đồ nối đất, lộ trình cáp, chi tiết móng MBA.
• Tài liệu nghiệm thu: quy trình thí nghiệm, biên bản thử cách điện, thử tỷ số, thử tải, biên bản bàn giao.

Nhà thầu cần chủ động chuẩn bị thiết bị thí nghiệm và quy trình thử nghiệm, đồng thời phối hợp lịch đóng/ngắt với điện lực để chạy thử và nghiệm thu đóng điện. Nếu điểm đấu nối thay đổi sau khi nộp hồ sơ, cần điều chỉnh phương án kỹ thuật và nộp lại hồ sơ thẩm định — điều này có thể kéo dài tiến độ nghiệm thu.

Phân chia trách nhiệm nên được thể hiện bằng biên bản giao nhận nhiệm vụ giữa chủ đầu tư và nhà thầu, nêu rõ công việc, tiến độ, điều kiện nghiệm thu và trách nhiệm cung cấp dữ liệu tải. Về an toàn và kiểm soát chất lượng, nhà thầu chịu trách nhiệm thực hiện QC theo hợp đồng và tuân thủ quy trình an toàn lao động khi thi công/truyền tải/đấu nối.

Kết thúc phần công việc này, nên lập biên bản giao nhận nhiệm vụ và lịch khảo sát chi tiết để cố định các mốc nghiệm thu: bàn giao kỹ thuật, hoàn thành thi công, thử nghiệm trước nghiệm thu và nghiệm thu đóng điện.

Rủi ro thường gặp trong đấu nối và cách giảm thiểu

Những rủi ro phổ biến trong đấu nối gồm hồ sơ không đầy đủ, thay đổi điểm đấu nối, thiết bị thực tế không khớp hồ sơ và chậm lịch kiểm tra — kèm theo đó là các giải pháp giảm thiểu tại hiện trường. ^[3][12]

Ở hiện trường, các biểu hiện thường thấy là hồ sơ nộp thiếu chữ ký hoặc bản vẽ hoàn công, chủng loại thiết bị khác so với hồ sơ, và lịch kiểm tra/đóng điện bị hoãn do thiếu phối hợp. Khi khảo sát, cần kiểm tra vị trí công tơ chính và dự phòng, đối chiếu danh mục thiết bị thực tế với hồ sơ kỹ thuật.

Biện pháp giảm thiểu gồm: xác nhận điểm đấu nối bằng văn bản sớm và lập biên bản làm việc; quản lý phiên bản bản vẽ chặt chẽ; đồng bộ danh mục thiết bị trong hồ sơ; và lập lịch kiểm tra cố định với đầu mối liên lạc của đơn vị phân phối. Trong ca bảo trì hoặc trước lần đóng điện đầu tiên, nên có tối thiểu 02 bộ hồ sơ để kiểm tra điều kiện đóng điện.

Dưới đây là kiểm tra hiện trường và tiêu chí nhanh để phát hiện rủi ro trước khi nộp hồ sơ hoặc yêu cầu điều chỉnh:

Cảnh báo vận hành: thay đổi điểm đấu nối không có biên bản thỏa thuận có thể yêu cầu thử nghiệm bổ sung và kéo dài tiến độ nghiệm thu; bố trí vị trí đo đếm sai ảnh hưởng trực tiếp tới thanh toán và nghiệm thu. Vì vậy, cần có đầu mối liên lạc rõ ràng với đơn vị phân phối và lịch cố định cho kiểm tra hiện trường trước khi đóng điện.

Bước tiếp theo là tiến hành khảo sát hiện trường theo checklist, cập nhật phiên bản bản vẽ và gửi văn bản xác nhận điểm đấu nối tới đơn vị phân phối để tránh thay đổi sau cùng.

Danh mục kiểm tra (checklist) để giảm phát sinh

Checklist cần bao gồm hồ sơ kỹ thuật và giấy tờ pháp lý để rút ngắn thời gian thỏa thuận đấu nối. ^[8]

Về kỹ thuật, mục tiêu là trình bày rõ công suất và sơ đồ đấu nối để giảm yêu cầu bổ sung từ đơn vị phân phối. Khi khảo sát tại nhà máy, cần có biên bản khảo sát kèm ảnh để làm bằng chứng hiện trạng lưới và tuyến cáp.

Dưới đây là danh mục hồ sơ thực tế và tiêu chí kiểm tra, sắp xếp theo thứ tự nộp hồ sơ và kiểm tra hiện trường.

• Thông tin công suất và phụ tải: công suất danh định, công suất tối đa/ngắn hạn, hệ số đồng thời, phân bố phụ tải theo pha và loại tải; kiểm tra bảng phụ tải thực tế khi khảo sát.
• Bản vẽ vị trí và sơ đồ mặt bằng: vị trí trạm trên bản đồ, ranh giới khu đất, lộ trình đường dây đấu nối và khoảng cách tới công trình khác; tại hiện trường chụp ảnh mốc và tuyến cáp.
• Sơ đồ đấu nối 1-line (sơ đồ nguyên lý): chỉ rõ điểm đấu nối đề xuất, sơ đồ máy biến áp, bảo vệ, đo đếm và ngắt mạch; kiểm tra tương thích điện áp và kiểu đấu tại điểm đấu nối.
• Biên bản khảo sát hiện trường: ghi ngày giờ, người tham gia, hiện trạng lưới tại điểm đấu nối, trạng thái cáp/đường dây và ảnh minh chứng; cần chữ ký hoặc xác nhận từ đại diện hiện trường.
• Xác nhận sơ bộ từ đơn vị phân phối (nếu có): văn bản thỏa thuận vị trí đấu nối hoặc biên bản làm việc; đây là yếu tố quyết định giảm rủi ro yêu cầu thay đổi sau khi nộp hồ sơ.
• Danh sách thiết bị chính và thông số sơ bộ: MBA, dao cách ly, CB, tủ điều khiển, CT/VT với công suất, điện áp, kiểu đấu và bảo vệ đề xuất; kiểm tra chủng loại so với hồ sơ thiết kế.
• Hồ sơ pháp lý chủ đầu tư: giấy đăng ký kinh doanh, quyết định thành lập/ủy quyền người đại diện, giấy tờ quyền sử dụng đất khi vị trí trạm liên quan đất đai.
• Kế hoạch thời gian/tiến độ nghiệm thu: mốc nộp hồ sơ, lịch khảo sát, lịch kiểm tra hiện trường và thời gian dự kiến nghiệm thu và đóng điện; kèm đầu mối liên hệ.
• Yêu cầu đo đếm và vị trí công tơ: xác định vị trí đo đếm chính và dự phòng theo nội dung đấu nối; trong ca nghiệm thu phải có vị trí công tơ rõ ràng trên sơ đồ.
• Hồ sơ an toàn điện & PCCC: kế hoạch an toàn thi công, bảo vệ hành lang an toàn điện và hồ sơ phòng cháy chữa cháy nếu trạm đặt trong nhà.
• Kịch bản xử lý phát sinh: danh sách rủi ro thường gặp và đầu mối liên hệ, ví dụ thay đổi điểm đấu nối hoặc vướng giải phóng mặt bằng.

Về tổ chức nộp hồ sơ, đề nghị lập checklist theo nhóm: kỹ thuật, pháp lý, xác nhận từ đơn vị phân phối và lịch khảo sát. Ở bước nghiệm thu, chuẩn bị biên bản nghiệm thu tạm thời và danh mục thiếu (nếu có) để rút ngắn thời gian xử lý hành chính.

Cảnh báo: nếu thiếu xác nhận sơ bộ từ đơn vị phân phối hoặc điểm đấu nối chưa cố định, hồ sơ có nguy cơ bị yêu cầu bổ sung và gây chậm tiến độ. Trường hợp thay đổi điểm đấu nối sau nộp hồ sơ sẽ dẫn tới điều chỉnh thiết kế và chi phí phát sinh.

Kết luận: sau khi hoàn thiện danh mục nêu trên, cần lên lịch khảo sát thực địa với đại diện phân phối và chuẩn bị biên bản khảo sát, sơ đồ 1-line và bản sao giấy tờ pháp lý để nộp theo yêu cầu.

Nguồn tham chiếu và lưu ý cập nhật quy định

Nguồn tham chiếu chính gồm văn bản hướng dẫn của EVN/PC, Thông tư Bộ Công Thương và QCVN/TCVN; tiêu chuẩn IEC/ISO dùng làm nền tảng kỹ thuật tham chiếu khi cần. ^[0][0]

Về kỹ thuật, văn bản EVN/PC thường chứa hướng dẫn vận hành, an toàn và yêu cầu địa phương cho công tác đấu nối; Thông tư và QCVN/TCVN là quy phạm pháp luật điều chỉnh thủ tục và quy chuẩn kỹ thuật. Tiêu chuẩn IEC/ISO chỉ nên dùng để tham chiếu khi văn bản trong nước không quy định chi tiết. Khi khảo sát hiện trường, cần xác minh rõ văn bản EVN/PC áp dụng cho khu vực quản lý trạm để tránh áp dụng nhầm quy định.

Trong quá trình soạn hồ sơ đấu nối hoặc bảo trì, bắt buộc kiểm tra ngày ban hành/hiệu lực của mọi văn bản tham chiếu; theo quy định hiện hành, nên ưu tiên văn bản có hiệu lực gần đây (ưu tiên từ 2024 trở đi nếu liên quan tới thủ tục). Nếu văn bản không rõ ngày hiệu lực hoặc có hiệu lực trước 2024, hãy liên hệ PC/EVN địa phương để xác minh trước khi áp dụng.

• Kiểm tra thực tế: xác minh mã văn bản, ngày ban hành và cơ quan phát hành khi khảo sát hiện trường.
• Xác định vùng áp dụng: đối chiếu văn bản EVN/PC của đơn vị quản lý lưới tại điểm đấu nối.
• So sánh nội dung: nếu mâu thuẫn giữa văn bản EVN/PC và Thông tư, lập biên bản nêu rõ điểm khác biệt và yêu cầu xác nhận bằng văn bản từ cơ quan có thẩm quyền.

Cảnh báo: không dùng văn bản lỗi thời làm cơ sở cho thủ tục đấu nối; thay đổi điểm đấu nối hoặc văn bản hướng dẫn sau khi nộp hồ sơ có thể yêu cầu điều chỉnh phương án kỹ thuật và kéo dài thời gian nghiệm thu. Nên hoàn tất bước xác minh văn bản và khảo sát hiện trường trước khi lập hồ sơ hoàn chỉnh.
