Quy trình và lợi ích khi xây dựng trạm biến áp cho nhà máy

Quá trình xây dựng trạm biến áp cho nhà máy bao gồm thiết kế, thi công và lắp đặt một hệ thống điện phục vụ cho nhu cầu sản xuất, từ các khâu khảo sát đến bảo dưỡng định kỳ.

Chuẩn bị và Thiết Kế Trạm Biến Áp: Quy Trình Tổng Thể

Giai đoạn chuẩn bị và thiết kế là bước đầu trong quá trình xây dựng trạm biến áp cho nhà máy, bao gồm việc khảo sát vị trí thích hợp, thực hiện thiết kế kỹ thuật chi tiết và chuẩn bị đầy đủ vật liệu trước khi bắt đầu lắp đặt và xây dựng.

Tổ chức công trường và hậu cần

Trong khi xây dựng trạm biến áp, việc tổ chức công trường đóng vai trò tối quan trọng để tối ưu hóa chi phí và thời gian. Cần bảo đảm mặt bằng xây dựng đủ rộng rãi để công việc được diễn ra hiệu quả. Công tác chuẩn bị mặt bằng cũng bao gồm cung cấp điều kiện điện nước đầy đủ và phân bổ lao động linh hoạt theo khối lượng công việc. Việc sử dụng vật liệu địa phương như cát, đá sẽ giúp giảm chi phí vận chuyển.

Vận chuyển thiết bị

Quá trình chuyển thiết bị gồm hai cách thức:

• Cơ giới: Dây cáp, máy biến áp (MBA), xà, sứ cần được chuyển đến khu vực kho kín tại công trường bằng xe tải.
• Thủ công: Cột điện và vật liệu nhỏ được di chuyển bằng phương tiện thô sơ hoặc thủ công để đảm bảo an toàn và tiết kiệm chi phí.

Thiết kế kỹ thuật

Xây dựng trạm biến áp phải dựa trên thiết kế kỹ thuật chi tiết, bao gồm sơ đồ các thiết bị chính theo yêu cầu đấu nối lưới. Các bản vẽ chi tiết này giúp xác định kích thước của các bệ đỡ và đường đi tuyến cáp điện.

Bản vẽ chi tiết

• Kích thước bệ đỡ: Xác định cao độ và vị trí lắp máy biến áp và các thiết bị phụ trợ.
• Tuyến cáp điện: Xác định đường đi, cao độ, đảm bảo sự chính xác trong đấu nối thiết bị.
• Phụ kiện lắp đặt: Chi tiết về loại bu-lông, giá đỡ và sơ đồ chi tiết lắp ráp lẫn cực kỳ cần thiết.

Chuẩn bị thiết bị

Trước khi lắp đặt, các thiết bị cần được kiểm tra kỹ lưỡng thông qua catalog và vật tư. Đảm bảo rằng thông số kỹ thuật của thiết bị như điện áp định mức và dòng điện phù hợp với yêu cầu của đơn hàng.

Quy trình thi công

1. Đào hố, chôn trụ: Móng trụ và bệ đỡ là bước thiết yếu đầu tiên.
2. Lắp đặt khung thép: Sử dụng kích để đưa MBA vào vị trí khung thép một cách an toàn.
3. Kết nối hệ thống: Các bước đấu nối cáp, lắp đặt tủ phân phối và thiết bị đo đạc đều phải thực hiện chính xác.

An toàn lao động

Khi xây dựng trạm biến áp, an toàn lao động phải luôn ở mức cao nhất. Nhân viên cần tuân thủ quy định PPE và kiểm tra hệ thống tiếp đất, cách điện của MBA trước khi hoạt động.

Tài liệu yêu cầu

Tài liệu cần thiết bao gồm hồ sơ pháp lý như đơn đề nghị đấu nối và sơ đồ nguyên lý được phê duyệt. Sổ tay lắp đặt từ nhà sản xuất cũng là nguồn thông tin quan trọng.

Các tiêu chuẩn kỹ thuật TCVN và IEC về điện trung thế cần được áp dụng nghiêm ngặt để đảm bảo chất lượng và an toàn của trạm biến áp.

Xây dựng Cơ sở Hạ tầng cho Trạm Biến Áp

Giai đoạn xây dựng cơ sở hạ tầng gồm muốn đào móng, đặt hệ thống tiếp địa và đổ bê tông nền, tạo nền móng vững chắc và lắp đặt ống ngầm để bảo vệ cáp cho hệ thống điện an toàn.

Xây dựng cơ sở hạ tầng cho trạm biến áp cần quy trình chi tiết để đảm bảo an toàn điện và hiệu quả. Bắt đầu bằng khảo sát xác định vị trí, chọn nơi xây dựng cơ sở hạ tầng, nơi sắp đặt móng và cáp ngầm trung thế được cân nhắc kỹ lưỡng để tránh tác động đến đường sá và cư dân. Chuẩn bị mặt bằng liên quan đến việc đào hố, móng và cung cấp điện nước cho công trường, kết hợp với việc vận chuyển thiết bị đến nơi lắp đặt đúng thời điểm.

Một bước quan trọng là thực hiện hệ thống tiếp địa, đảm bảo an toàn trước sét. Hệ thống được thi công với các điện cực đất để giảm thiểu tác động sét.

Kế đến, đổ bê tông móng có nhiệm vụ giữ vững máy biến áp, đảm bảo hoạt động ổn định. Những thiết bị như cầu dao, ghế thao tác, xà, sứ sẽ được lắp đặt để kiểm soát dòng điện dễ dàng. Quá trình lắp máy biến áp cần chính xác khi sử dụng phương tiện cẩu để đưa máy lên đúng vị trí.

Lắp đặt cáp ngầm trung thế là phần không thể thiếu, giữ vai trò kết nối trạm biến áp với nguồn cấp điện, truyền tải điện an toàn và hiệu quả. Kết nối trạm biến áp với hệ thống điện hiện có phải chính xác để giữ an toàn.

Cuối cùng là nghiệm thu, hiệu chỉnh và chạy thử, đảm bảo hệ thống hoạt động êm ả trước khi chuyển giao người sử dụng.

An toàn lao động luôn được chú trọng cùng với yêu cầu chất lượng thiết bị và quyết định kỹ thuật trong quá trình này.

Lắp Đặt Thiết Bị cho Trạm Biến Áp

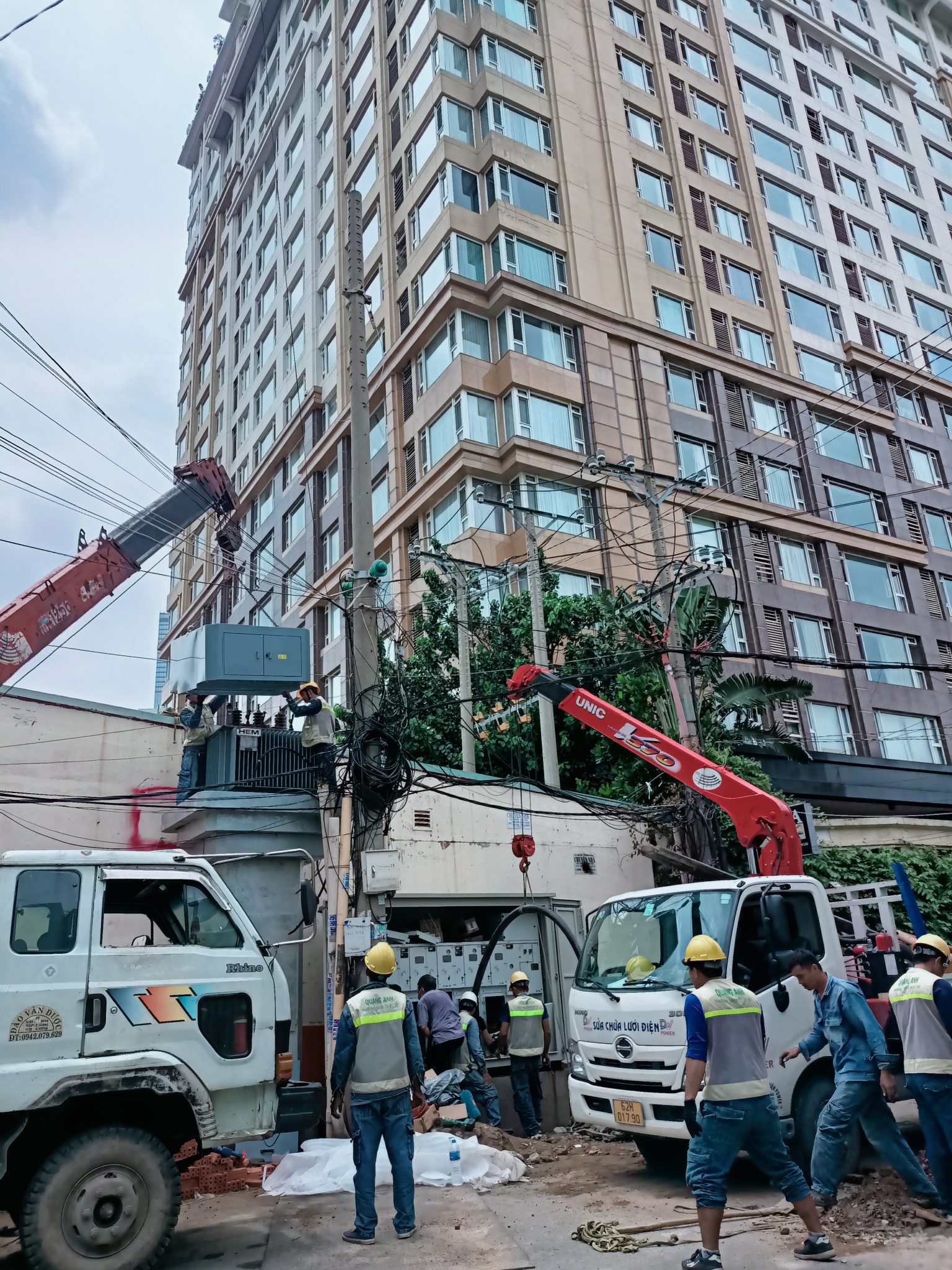

Giai đoạn lắp đặt thiết bị bao gồm việc dựng cầu dao, ghế thao tác và đặt máy biến áp vào vị trí bằng máy cẩu, nhằm đảm bảo an toàn điện và hiệu quả vận hành của hệ thống.

1. Chuẩn bị mặt bằng và hồ sơ: Khảo sát thực địa kỹ lưỡng để xác định vị trí tối ưu cho móng trạm biến áp, tuyến cáp ngầm và hệ thống tiếp địa. Đảm bảo thực hiện đầy đủ các thủ tục pháp lý cần thiết, bao gồm hồ sơ đăng ký lắp đặt và sơ đồ nguyên lý thiết bị. Công trường cần được tổ chức chặt chẽ, từ việc cung cấp điện nước tới việc bố trí nhân lực.
2. Thi công nền móng và hệ thống phụ trợ: Tiến hành đào móng và lắp đặt ống bảo vệ cáp với vị trí chính xác theo thiết kế đã được phê duyệt. Hệ thống tiếp địa cần được xây dựng tuân theo tiêu chuẩn an toàn điện, sau đó đổ bê tông móng với vật liệu đạt chuẩn để cố định thiết bị.
3. Lắp đặt thiết bị chính và phụ kiện: Máy biến áp cần được di chuyển và đặt lên móng đã chuẩn bị, chú ý kiểm tra độ cân bằng và liên kết cơ khí. Lắp đặt thiết bị đóng cắt như cầu dao, ghế thao tác, xà đỡ cùng với các phụ kiện sứ cách điện. Cáp trung thế được kéo dải qua ống ngầm, phải đảm bảo không bị xoắn hoặc hư hỏng lớp cách điện.
4. Đấu nối và vận hành thử: Đấu nối điện cho máy biến áp với hệ thống lưới và các thiết bị phụ trợ. Đặt biển cảnh báo và biển tên trạm theo các quy định an toàn. Tiến hành thí nghiệm và hiệu chỉnh các thông số vận hành như điện trở tiếp địa và dòng không tải.
5. Nghiệm thu và bàn giao: Kiểm tra lần cuối để đảm bảo tất cả đã được thực hiện đúng vị trí, mương cáp đã được đậy kín và làm sạch. Đo đạc các thông số môi trường như nhiệt độ và độ ẩm nằm trong giới hạn cho phép. Tiến hành đóng điện và chạy không tải trước khi bàn giao cho đơn vị quản lý.

Lưu ý kỹ thuật:

• Tuân thủ nghiêm ngặt các tiêu chuẩn về an toàn điện và chống sét.
• Sử dụng vật liệu đạt chứng chỉ chất lượng như cáp điện từ các thương hiệu uy tín: Cadivi, LS, Eaton, Schneider.
• Thực hiện công tác bảo trì định kỳ, bao gồm kiểm tra hệ thống tiếp địa và dầu biến áp để duy trì hoạt động ổn định.

Kết Nối và Thử Nghiệm Hệ Thống Điện

Sau khi lắp đặt các thiết bị, quá trình kéo dải cáp điện trung thế và đấu nối trạm biến áp diễn ra, kèm theo việc thử nghiệm, hiệu chỉnh, nghiệm thu để đảm bảo hệ thống hoạt động chính xác và an toàn trước khi vận hành.

Trong ngành kỹ thuật hệ thống điện, việc thử nghiệm điện là bước quan trọng để đảm bảo hiệu suất, độ an toàn và tuổi thọ của thiết bị trước khi đưa vào sử dụng. Đây là quá trình kiểm tra các khía cạnh như cách điện, khả năng chịu tải và hiệu quả hoạt động của hệ thống.

• Kiểm tra điện trở cách điện: Đo lường khả năng cách điện của thiết bị nhằm phát hiện khả năng rò rỉ dòng điện, giúp đảm bảo an toàn cho hệ thống.
• Thử nghiệm phóng điện cục bộ (PD): Nhằm phát hiện các phóng điện cục bộ trong lõi cách điện, bảo vệ thiết bị khỏi tổn thất không mong muốn.
• Hi-Pot Test: Kiểm tra khả năng chịu điện áp cao của thiết bị để đảm bảo an toàn và tránh rủi ro cháy nổ, điện giật.
• Kiểm tra tỷ số biến đổi: Thực hiện trên máy biến áp và máy biến dòng để xác định độ chính xác của thiết bị, góp phần ổn định lưới điện.
• Đo điện trở tiếp địa: Đánh giá hiệu quả của hệ thống tiếp địa, một phần quan trọng trong bảo vệ chống sét và ổn định điện.

Quy trình kết nối hệ thống

Quá trình kết nối và thử nghiệm hệ thống điện được thực hiện theo Quyết định 25/QĐ-ĐTĐL (2019). Các bước chính bao gồm:

• Kết nối AGC (Automatic Generation Control): Thực hiện xác nhận trạng thái điều khiển tại chỗ và từ xa thông qua hệ thống SCADA/EMS để đảm bảo tính nhất quán trong hoạt động và phát hiện nhanh các sự cố.
• Kết nối FRS: Đảm bảo khả năng tương thích và độ tin cậy của hệ thống điều phối phụ tải cũng như lập biên bản theo mẫu quy định, đảm bảo quá trình nghiệm thu diễn ra một cách chuyên nghiệp và chính xác.

Thiết bị áp dụng

Quá trình thử nghiệm áp dụng cho các thiết bị như:

• Máy biến áp/CT/PT: Kiểm tra đặc tuyến từ hóa và điện trở cuộn dây để đảm bảo thiết bị hoạt động đúng yêu cầu thiết kế.
• Tụ bù: Đo dòng điện, công suất phản kháng và kiểm tra điểm nối, tối ưu hóa hiệu suất và giảm tổn thất điện năng.
• Hệ thống tiếp địa: Đánh giá độ bền cơ học và điện trở nối đất nhằm đảm bảo sự an toàn cho hệ thống điện.

Mục đích và tiêu chuẩn

Quá trình thử nghiệm không chỉ đảm bảo độ an toàn vận hành, giảm thiểu rủi ro cháy nổ mà còn phải tuân thủ các tiêu chuẩn pháp lý như IEC 62271 và TCVN 3715. Các tiêu chuẩn này cung cấp nền tảng vững chắc giúp tối ưu hóa hiệu suất và đảm bảo cân bằng phụ tải cũng như ổn định lưới điện.

Tài liệu tham khảo pháp lý

Tài liệu tham khảo bao gồm các tiêu chuẩn và quyết định quan trọng như Quyết định 25/QĐ-ĐTĐL (2019), IEC 62271, và TCVN 3715, định hướng các hoạt động thử nghiệm và đảm bảo quy trình này diễn ra đúng luật.

Bản Ghi Chú và Trang Bị An Toàn Trạm Biến Áp

Cuối cùng, việc lắp đặt biển tên và biển cảnh báo để thông tin rõ ràng về vị trí và tính nguy hiểm của trạm biến áp cùng với bảo trì định kỳ đảm bảo an toàn dài hạn và hoạt động ổn định.

Trạm biến áp đóng vai trò thiết yếu trong hệ thống điện, thực hiện biến đổi điện áp để phân phối điện cho các vùng khác nhau. Để đảm bảo an toàn trạm biến áp trong quá trình vận hành và bảo trì, việc tuân thủ các biện pháp cụ thể là hoàn toàn cần thiết.

Bản Ghi Chú

Các bản ghi chú liên quan đến trạm biến áp bao gồm các nội dung quan trọng như:

• Lịch sử bảo trì: Bản ghi này theo dõi mọi hoạt động bảo dưỡng và kiểm tra của hệ thống nhằm duy trì hiệu suất thiết bị.
• Quy trình vận hành: Chi tiết các bước cần thực hiện trước, trong và sau khi vận hành, từ đó tối ưu hóa hiệu quả hoạt động.
• Báo cáo sự cố: Ghi nhận các sự cố xảy ra, kèm theo các giải pháp khắc phục kịp thời.

Trang Bị An Toàn

Trong trạm biến áp, yếu tố an toàn là tiên quyết, với vai trò của thiết bị bảo hộ điện và bảo vệ môi trường làm việc như sau:

1. Thiết Bị An Toàn Cho Nhân Viên:

• Quần áo bảo hộ: Như áo phản quang, giày bảo hộ, và mắt kính chuyên dụng.
• Thiết bị phòng hộ: Sử dụng găng tay cao su, mặt nạ phòng độc nhằm ngăn ngừa nguy cơ tiềm ẩn.

1. Trang Bị Điện:

• Cầu dao chung: Thiết bị này phải luôn sẵn sàng ngắt điện toàn bộ trong trường hợp cần thiết.
• Sơ đồ mạng điện: Cung cấp sơ đồ chi tiết giúp theo dõi và kiểm soát dễ dàng hơn.
• Thiết bị bảo vệ: Máy biến áp và biến dòng phải được nối đất đúng thủ tục để phòng chống cháy nổ điện.

1. Bảo Vệ Môi Trường Làm Việc:

• Phòng chống cháy nổ điện: Bố trí thùng chữa cháy ở vị trí dễ tiếp cận, kết hợp với hệ thống cảnh báo cháy tự động.
• Thông gió: Đặc biệt tại các phòng chứa thiết bị như ắc quy, cần bảo đảm thông gió nhằm tránh ngộ độc khí.

1. Quy Chuẩn Kỹ Thuật:

• Tuân thủ quy định: Thực hiện theo quy chuẩn như Thông tư 38/2019/TT-BCT để đáp ứng độ an toàn cao nhất.

Đối Với Công Tác Điện Tạm

• Bố trí tủ điện: Cần đặt ở nơi khô ráo hoặc treo cao để tránh ẩm ướt.
• Tiếp địa đầy đủ: Bảo đảm tiếp địa để giảm thiểu nguy cơ điện giật.

Làm Việc Với Hệ Thống Ắc Quy

• Mặc đồ bảo hộ: Sử dụng quần áo chuyên dụng và găng tay khi tiếp xúc với axit và kiềm.
• Cấm lửa và hút thuốc: Tránh xa khu vực chứa ắc quy để ngăn ngừa nguy cơ cháy nổ.
• Thông gió: Phòng chứa ắc quy phải có hệ thống thông gió, ngăn chặn khí độc tích tụ.

Quá trình xây dựng trạm biến áp nhà máy giúp đảm bảo cung cấp điện năng ổn định cho các hoạt động sản xuất, mang lại lợi ích kỹ thuật và tối ưu hóa đầu tư dài hạn.
