THI CÔNG TRẠM BIẾN ÁP ĐẶT NỀN 1600KVA

Công Ty TNHH Xây Lắp Điện Quang Anh ( QUANG ANH CE) kính chúc sức khỏe và thành công đến Quý khách hàng.
QUANG ANH CE với đội ngũ kỹ sư điện, kỹ sư cơ khí và công nhân điện được đào tạo chuyên nghành bài bản và từng nhiều năm làm việc trong các công ty Điện lực, các công ty tư vấn, thiết kế, xây dựng lớn của TPHCM.

Với phương châm “ Chất lượng tốt nhất, Tiến độ nhanh nhất, An toàn trên hết, Giá cả hợp lý, Đảm bảo kỹ thuật, mỹ thuật cao”, chúng tôi cam kết mang đến cho quý khách hàng các giải pháp tối ưu, tiết kiệm điện và an toàn.

Mong muốn được phục vụ quý khách hàng tất cả các hạng mục: Tư vấn thiết kế và xây dựng các công trình điện trung thế từ 35kV trở xuống.

Thi công trọn gói các loại trạm biến áp: trạm biến áp treo công suất từ 3x15KVA, 3x25KVA, 3×37.5KVA, 3x50KVA, 3x75KVA, 3x100KVA, trạm biến áp giàn 160KVA, 250KVA, 320KVA, 400KVA, 560KVA, 630KVA, 750KVA, trạm biến áp đặt nền 1000KVA, 1250KVA, 1500KVA, 1600KVA, 2000KVA, 2500KVA, 3000KVA, 3200KVA, 1600KVA, trạm biến áp trụ thép đơn thân từ đặt nền 100KVA đến 630KVA.
Các loại tủ điện theo trạm biến áp : Tủ điện hạ trạm biến áp, tủ điện tổng MSB, tủ điện ACB, tủ điện MCCB, tủ bù hạ thế hay tủ bù công suất phản kháng, dùng để bù công suất vô công.

Các kiểu trạm biến áp thông thường

xem Hình ảnh thi công

Trạm treo

VÀI NÉT VỀ TRẠM BIẾN ÁP ĐẶT NỀN 1600KVA

Vậy trạm biến áp đặt nền 1600KVA là gì? cấu tạo như thế nào? Cần phải tính toán, hiểu biết những gì trước khi lắp đặt trạm biến áp đặt nền? Biện pháp thi công trạm biến áp đặt nền 1600KVA như thế nào để đạt được kết quả tốt nhất. Quý khách hãy tham khảo nội dung trong bài viết này, rất mong kinh nghiệm của QUANG ANH CE sẽ đem lại kiến thức hữu ích cho quý khách!

Trạm biến áp đặt nền 1600KVA, là một trong những dạng biến áp được sử dụng đế truyền tải và phân phối công suất trong hệ thống điện của nhà máy, xí nghiệp, tòa nhà lớn phổ biến nhất hiện nay, vì những lợi thế của nó.

Tùy theo công suất và vị trí đặt trạm, quy định của điện lực địa phương, mà trạm biến áp đặt nền có hai loại sau:

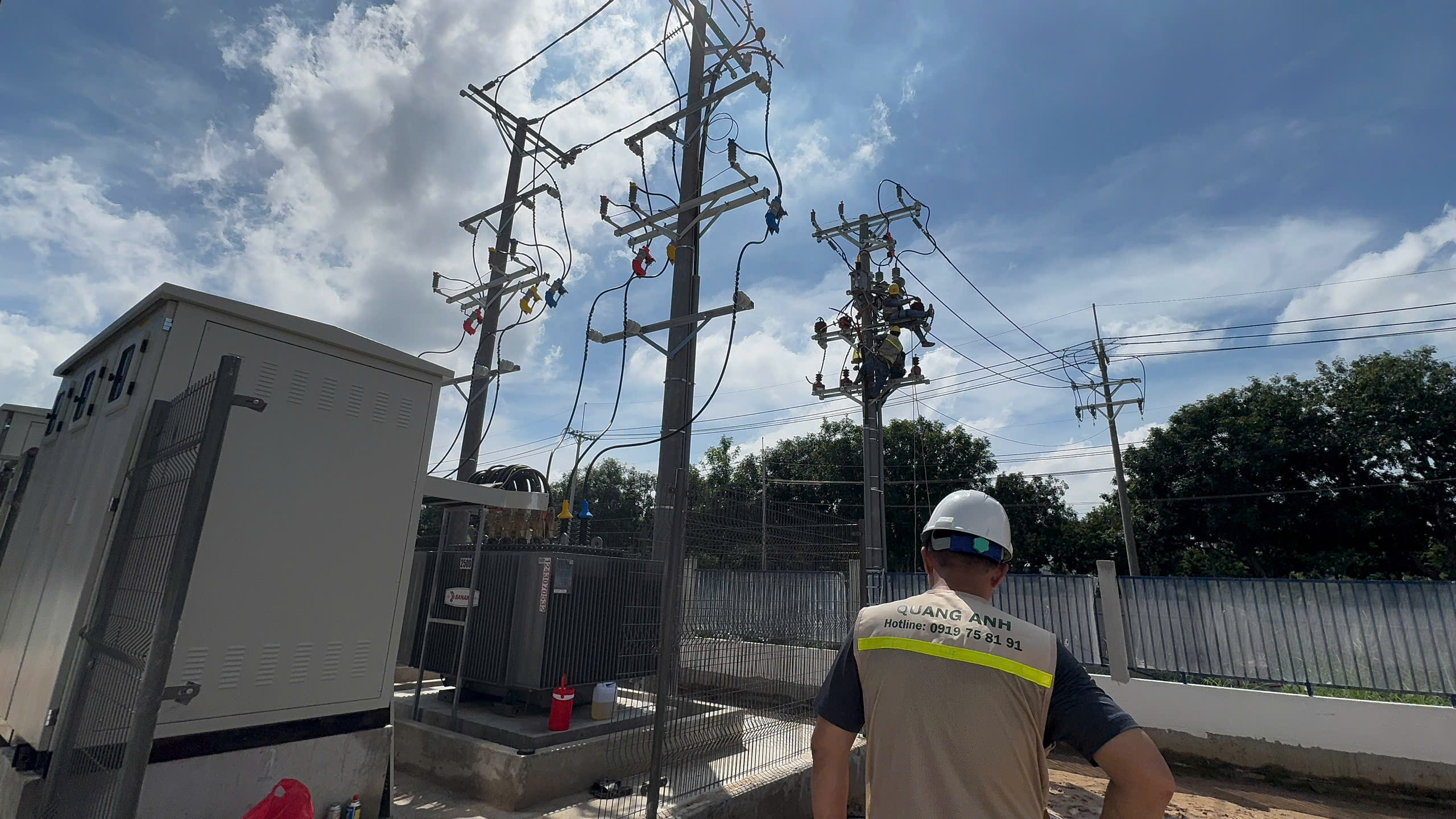

Trạm đặt nền kiểu ngoài trời

Trạm biến áp gồm 1 máy biến áp 3 pha cấp điện áp 15 22 kV /0,4 kV, đặt trên nền bê tông đã được bắt cố định trên nền.
Trạm đặt nền kiểu ngoài trời thường được dùng cho những địa điểm sử dụng công suất điện lớn, và có diện tích sử dụng rộng rãi để đặt trạm biến áp. Như các nhà máy , xí nghiệp lớn trong khu chế xuất, khu công nghiệp.
Trạm biến áp đặt nền kiểu ngoài trời có công suất từ 1600KVA đến 1600KVA tùy vào như cầu sử dụng công suất thực tế của từng công trình khác nhau.

Trạm đặt nền kiểu trong nhà hay trạm kín, trạm phòng

Trạm được trang bị với một máy biến áp 3 pha cấp điện áp 15 – 22 kV /0,4 kV.
Trạm phòng thường được sử dụng trong các chung cư lớn, cao ốc, khách sạn, tòa nhà văn phòng…có như cầu tiêu thụ công suất điện cao. Nhưng diện tích sử dụng hạn chế.
Trạm biến áp kiểu trong nhà, hay trạm phòng thường được đặt tại tầng hầm của các công trình nói trên, gần khu vực đặt máy phát điện và phòng điều khiển hệ thống điện của tòa nhà.
Trạm phòng có công suất từ 1600KVA trở lên

ĐIỂM NỔI BẬT CỦA TRẠM BIẾN ÁP KIỂU ĐẶT NỀN 1600KVA

Mật độ phân bố của trạm biến áp đặt nền 1600KVA

Mật độ phân bố của trạm biến áp đặt nền 1600KVA hiện rất rộng, nó được ứng dụng trong nhiều địa điểm sản xuất, kinh doanh, trong nhiều nghành kinh tế khác nhau, với mục đích truyền tải và phân phối điện năng với nhu cầu sử dụng điện năng lớn.

Không phổ biến và dễ thấy như trạm biến áp treo, trạm biến áp giàn hay trạm biến áp trụ thép đơn thân.

Trạm biến áp đặt nền chủ yếu được sử dụng trong các nhà máy lớn, các khu chế xuất hay khu công nghiệp đối với trạm biến áp đặt nền kiểu ngoài trời.

Hay trong các chung cư cao cấp lớn, các toàn nhà văn phòng, các Building, tower…đối với trạm biến áp kiểu kín hay trạm phòng. Các khu vực rất hạn chế người ra vào các khu vực đặt trạm biến áp.

Việc sử dụng trạm biến áp đặt nền 1600KVA, cũng giống như các loại trạm biến áp khác. Với cùng mục đích, là để truyền tải công suất điện từ nơi sản xuất điện tới nơi tiêu thụ.

Mục đích

Nhằm mục đích tăng điện áp và hạn chế tổn suất công suất và giảm giá thành tiết kiệm chi phí đầu tư về đường dây. Nhưng với công suất lớn hơn nhiều, cũng như chi phí đầu tư trang thiết bị, cơ sở hạ tầng cho trạm này cao hơn.

Tuy chi phí đầu tư ban đầu cao, nhưng việc sử dụng trạm biến áp đặt nền 1600KVA này, sẽ giúp quý khách tiết kiệm nhiều về kinh tế, cũng như an toàn và hiệu quả hơn các loại trạm biến áp khác..

Đặc điểm của trạm biến áp đặt nền 1600KVA đó là thường được sử dụng cùng với trạm biến áp trung gian có công suất lớn. Do vậy mà máy biến áp và các thiết bị được sử dụng thường có kích thước rất lớn, cần được lắp đặt tại một không gian rộng.

Chính vì vậy những trạm biến áp kiểu đặt nền này thường thích hợp lắp đặt ngoài trời, hoặc trong phòng với những dự án có diện tích tầng hầm lớn.

Tuy nhiên nó cũng có những hạn chế nhất định như chi phí bảo trì, bảo dưỡng lớn. Công suất trạm lớn nên đòi hỏi các thiết bị trong trạm phải có chất lượng cao, kiểm nghiệm khắc khe. Kéo theo chi phí đầu tư lớn.

XÂY LẮP ĐIỆN QUANG ANH THI CÔNG ĐẤU NỐI TRẠM NỀN

CẤU TẠO TRẠM BIẾN ÁP ĐẶT NỀN 1600KVA

Trạm biến áp đặt nền trong nhà hay ngoài trời, thường cung cấp điện cho khu thương mại, cao ốc hoặc các nhà máy, xí nghiệp lớn trong các khu công nghiệp, khu chế xuất . Công suất sử dụng từ 1600KVA đến 1600KVA, diện tích đất sử dụng đặt trạm đặt nền lớn, tối thiểu là 16m2.

Để biết thêm các chi tiết còn lại trong trạm biến áp đặt nền 1600KVA, quý khách vui lòng xem bản vẽ chi tiết bố trí thiết bị trạm biến áp đặt nền và bản vật tư đi kèm bên dưới.

PHÍA TRUNG THẾ

Đường dây trung thế 15KV – 22KV đến có thể là đường dây trên không, hay đường cáp đi ngầm.

Thiết bị cao áp như sứ đứng 24KV, chống sét van LA 18KV, 10KA, Cầu chì tự rơi FCO, LBFCO, Recoloser ( đối với trạm công suất trên 1600KVA) đặt trên cột bê tông ly tâm cao từ 12m – 14m, bằng các đà sắt L75x75x8 dài từ 2.2m – 2.4m, các móc treo, thanh chống đà, bulong….

Trụ BTLT có móng trụ được đổ bê tông. Được chôn sâu 2 mét – 2.5 mét, trong đó phần đổ bê tông móng trụ sâu 0.8 mét bằng đá 1×2 mác 200, cát vàng, ciment P40.

Phần diện tích móng trụ BTLT là 1×1.5m2.

PHÍA HẠ THẾ

Máy biến áp là loại máy biến áp ba pha 22/0.4KV đặt bệt trên bệ bê tông đá dưới đất, móng được lót bằng bê tông đá 4×6, kích thước 1,4×1,8×0,2m cao 0,1m. Bệ đặt máy bằng bê tông đá 1×2 kích thước1,2×1,4×0,5m.

Nền trạm biến áp trải đá 4×6, lớp dưới dày 0.15m, lớp trên đổ bê tông M200 đá 1×2 dày 0,1m

Phần diện tích móng trụ BTLT là 1×1.5m2

Tổng diện tích nền trạm tối thiểu 4×4=16m2

TỦ ĐIỆN HẠ TRẠM - TỦ ĐIỆN PHÂN PHỐI HẠ ÁP

Tủ phân phối hạ áp là tủ ACB hoặc MCCB, hợp bộ tủ bù hạ thế của các hãng thông dụng như Mitsubishi, Schneider, LS, Epcos, Nuintek, Sunny biến điện áp. Biến dòng và điện kế 3pha kiểu điện tử 120(60)V – 5A đặt ngoài trời, cạnh máy biến áp, đối với kiểu ngoài trời. Hoặc đặt trong nhà tại phòng tủ điện tổng đối với kiểm trạm phòng.

Tủ này dùng để tính toán công suất sử dụng điện, bảo vệ phía hạ áp và bù công suất phản kháng cho hệ thống điện.

Bệ đặt tủ phân phối hạ áp được xây gạch thẻ cao 0.55m, lót móng bằng bê tông đá 4×6 dày 0,1m

HỆ THỐNG TIẾP ĐỊA - MẶT BẰNG BỐ TRÍ TIẾP THIẾT BỊ

Tất cả thang cáp, giá đỡ máy biến áp, hàng rào trạm, vỏ tủ RMU, vỏ tủ MCCB, ACB tổng, vỏ tủ bù hạ thế ( bù công suất vô công) phải đều được nối tiếp địa

Dây tiếp địa dùng loại dây đồng trần d70mm2

Tất cả các thiết bị, hàng rào, giá đỡ TU, TI đầu cáp, đều phải được nối xuống lưới tiếp địa bằng mối hàng hóa nhiệt.

Nối đất máy biến áp đặt trên nền bê tông 1600KVA

Dây nối đất trung tính máy biến áp dùng dây cáp đồng trần M120
Dây nối đất vỏ máy biến áp dùng cáp đồng trần M70
Dây nối đất chính dùng dây cáp đồng trần M120

Nối đất tủ điện phân phối xuống lưới tiếp địa

Dây nối đấy tủ điện dùng cáp đồng trần M70
Dây nối đất chính dùng dây cáp đồng trần M120

Hệ thống rào, cửa trạm đều phải được nối xuống lưới tiếp địa, đảm bảo an toàn hành lang trạm biến áp

Dây nối đất rào trạm, đầu cáp dùng cáp đồng trần M70
Dây nối đất chính dùng dây cáp đồng trần M120

Video thi công khoan giếng tiếp địa

BẢNG VẬT TƯ TRẠM BIẾN ÁP ĐẶT NỀN 1600KVA

STT	Tên Vật tư	DVT	Số lượng	Đơn giá	Thành tiền	Ghi chú
VẬT TƯ PHẦN TRẠM BIẾN ÁP 1600KVA
	A./ THIẾT BỊ :
1	Máy biến áp 1600KVA -22/0,4kV TC_346 EVNSPC	Cái	1			SHIHLIN, EMC
2	ACB 6300A 1000V	Cái	1			LS, HUYNDAI
3	Tủ tụ bù hạ thế 1300KVAR	KVAR	1000			Xây Lắp Điện Quang Anh
4	LBFCO 200A 24KV	Bộ	3			Tuấn Ân
5	LA – 10KA – 18KV	Cái	3			Cooper USA
6	TU trung thế 8400/120V	Cái	3			ĐL cấp
7	TI trung thế 30/5 A	Cái	3			ĐL cấp
8	Điện kế 3 pha	Cái	1			ĐL cấp
	B./ VẬT TƯ :
1	Trụ BTLT 12m, lực đầu trụ 350Kgf	trụ	1			TP, Thủ Đức
2	Neo bê tôn 1.2m	Cái	2			Thủ Đức
3	Đ Sắt V75x8-2.4m(4 cóc) nhúng kẽm	thanh	6			Xây Lắp Điện Quang Anh
4	Thanh chống 60×6-920-nhúng kẽm	thanh	12			Xây Lắp Điện Quang Anh
5	Rào và móng trạm	Trạm	1			Xây Lắp Điện Quang Anh
6	Đầu coss 240 mm2	Cái	64			Xây Lắp Điện Quang Anh
7	Cáp đồng trần – 25mm2	Kg	20			Thịnh Phát
8	Cáp đồng boc 600V – 250mm2	Mét	168			Evertop, ttt
9	Sứ đứng 24KV + Ty	Bộ	12			Minh long
10	Bộ tiếp địa	Bộ	20			Xây Lắp Điện Quang Anh
11	Giếng tiếp địa sâu 40m	Cái	1			Xây Lắp Điện Quang Anh
12	Splitbolt 22mm2	Cái	24			Xây Lắp Điện Quang Anh
13	Tủ ACB 6300A	Cái	1			Xây Lắp Điện Quang Anh
14	Ong PVC phi 200	Mét	12			Minh Hùng
15	Coude ống PVC phi 200	Cái	4			Minh Hùng
16	Ống nối PVC phi 200	Cái	4			Minh Hùng
17	Collier kẹp ống PVC	Bộ	4			Xây Lắp Điện Quang Anh
18	Băng keo điện	Cuộn	10			Xây Lắp Điện Quang Anh
19	Bảng tên trạm	Bảng	4			Xây Lắp Điện Quang Anh
20	Boulon 16×250	Cái	8			Xây Lắp Điện Quang Anh
21	Boulon 16×300	Cái	6			Xây Lắp Điện Quang Anh
22	Boulon 16×300 VRS	Cái	6			Xây Lắp Điện Quang Anh
23	Boulon 16×800 VRS	Cái	3			Xây Lắp Điện Quang Anh
24	Boulon 16×40	Cái	14			Xây Lắp Điện Quang Anh
25	Boulon 12×40	Cái	60			Xây Lắp Điện Quang Anh
26	Rondell các loại	Cái	194			Xây Lắp Điện Quang Anh
VẬT TƯ ĐƯỜNG DÂY TRẠM BIẾN ÁP 1600KVA
	A./ THIẾT BỊ :
1	Recloser 630A 24KV	Bộ	1			Cooper
2	FCO 100A 24KV	Bộ	1			Tuấn Ân
3	DS 3pha 630A 24KV	Bộ	1			Tuấn Ân
4	LA 18KV 10KA	Bộ	6			Tuấn Ân
	B./ VẬT TƯ :
1	Trụ BTLT 12m, lực đầu trụ 350Kgf	trụ	1			TP, Thủ Đức
2	Neo bê tôn 1.2m	cái	2			Thủ Đức
3	Gia cố móng trụ	cái	1			Xây Lắp Điện Quang Anh
4	Đ Sắt V75x8-2.4m(4 cóc)-nhúng kẽm	thanh	9			Xây Lắp Điện Quang Anh
5	Thanh chống 60×6-920-nhúng kẽm	thanh	18			Xây Lắp Điện Quang Anh
6	Boulon M12x50 + LĐV25x25	bộ	24			Xây Lắp Điện Quang Anh
7	Boulon 16×50 + LĐV 50×3- nhúng kẽm	bộ	12			Xây Lắp Điện Quang Anh
8	Boulon 16×250 + LĐV 50×3- nhúng kẽm	bộ	12			Xây Lắp Điện Quang Anh
9	Boulon 16×300 + LĐV 50×3- nhúng kẽm	bộ	12			Xây Lắp Điện Quang Anh
10	Boulon 16×300 VRS+ LĐV 50×3- nhúng kẽm	bộ	24			Xây Lắp Điện Quang Anh
11	Boulon 16×800 ven răng 2 đầu	bộ	3			Xây Lắp Điện Quang Anh
12	Sứ treo polymer 24KV và Phụ kiện	Bộ	12			E&I
13	Chì fuse link 100A	sợi	6			COOPER
14	Kẹp nhơm cở AC 50	Cái	6			Xây Lắp Điện Quang Anh
15	Kẹp nối rẽ Cu-Al SL22(10-95/95- 150	Cái	6			Xây Lắp Điện Quang Anh
16	Cáp nhôm bọc trung thế 240mm2	Mét	40			Thịnh Phát
17	Cáp nhôm lỏi thép trần 95mm2	kg	10			Thịnh Phát
18	Cable đồng trần 25mm2	kg	5			Thịnh Phát
18	Cable đồng trần 50mm2	kg	10			Thịnh Phát
19	Bộ tiếp địa	Bộ	8			Xây Lắp Điện Quang Anh
20	Cable Đồng bọc/XLPE/PVC/24KV-25mm2	Mét	15			Thịnh Phát
20	Cable Đồng bọc/XLPE/PVC/24KV-50mm2	Mét	18			Thịnh Phát
21	Sứ đứng 24kV (loai PIN TYPE)	Cái	12			Minh Long 2
22	Uclevis + Sứ ống chỉ	Cái	2			Minh Long 2

THI CÔNG TRẠM BIẾN ÁP ĐẶT NỀN 1600KVA - NHỮNG PHẦN CHÍNH

ĐIỀU LUẬT LIÊN QUAN

– Trước khi tiến hành ký hợp đồng với đơn vị thi công trọn gói trạm biến áp đặt nền 1600KVA, quý khách nên tham khảo một số điều luật liên quan TẠI ĐÂY

HỒ SƠ THỦ TỤC GIẤY TỜ LIÊN QUAN

– Việc thi công trạm biến áp đặt nền 1600KVA cần nhiều hồ sơ, giấy tờ liên quan được cấp phép bởi các cơ quan có thẩm quyền.

– Nên sau khi ký hợp đồng, chủ đầu tư cần chuẩn bị giấy phép dinh doanh, quyền sử dụng đất (hợp đồng thuê đất), MST mỗi loại 03 bộ có công chứng không quá 03 tháng.

– Qui trình thực hiện hoàn thiện một bộ hồ sơ xin cấp điện là vô cùng phức tạp, chi tiết và chính xác. Chủ đầu tư phải cung cấp đầy đủ giấy tờ liên quan cho đơn vị thi công như đã nêu ở trên.

– Trường hợp chủ đầu tư muốn tự hoàn thiện các hồ sơ thủ tục liên quan đến việc thi công trạm biến áp đặt nền 1600KVA trọn gói với các cơ quan chức năng. Chủ đầu tư nên tham khảo các thủ tục hồ sơ liên quan và các bước thực hiện TẠI ĐÂY

KẾ HOẠCH, BIỆN PHÁP THI CÔNG

– Đơn vị thi công phải lập kế hoạch, tiến độ thi công cụ thể theo từng ngày, tuần và đăng ký trước với Công ty Điện lực địa phương là rất quan trọng. Vì ảnh hưởng đến thời gian đóng điện, nghiệm thu và tiến độ hoàn thành dự án thi công trạm biến áp đặt nền 1600KVA.

– Chủ đầu tư nên yêu cầu đơn vị thi công gửi trước biện pháp thi công, trước khi bắt đầu thi công tại công trường.

– Tham khảo thời gian thực hiện, các công việc chính trong thi công trọn gói trạm biến áp đặt nền 1600KVA TẠI ĐÂY.

– Tham khảo kế hoạch cụ thể các bước trong thi công trạm biến áp đặt nền 1600KVA trọn gói TẠI ĐÂY

AN TOÀN LAO ĐỘNG

– Để hoàn thành công trình đúng thời hạn, đạt chất lượng cao, trước khi bắt đầu công tác thi công trực tiếp, công tác an toàn lao động cần được chú trọng

– Công trình thi công hầu hết đang mang điện, nên khi dựng trạm, kéo dây cần phải làm thủ tục cắt điện theo đúng quy trình, đảm bảo thời gian mất điện ít nhất.

– Địa điểm thi công công trình tiềm ẩn nhiều nguy hiểm, vì vậy khi thi công phải làm biện pháp an toàn cho từng điểm khi dựng trạm biến áp đặt nền 1600KVA, kéo dây.

– Trên công trường bố trí một số phương tiện phòng hoả đơn giản như bình cứu hoả, xẻng, cát.

– Tại các khu vực nguy hiểm cần phải có biển cảnh báo. Trong quá trình thi công cần phải phối hợp với Điện lực địa phương để giải quyết vướng mắc.

– Thi công đảm bảo đúng thiết kế, trường hợp trở ngại không thi công được đề nghị đơn vị thi công làm việc ngay với đơn vị thiết kế và các đơn vị liên quan.

– Tham khảo các biện pháp an toàn trong thi công trạm biến áp đặt nền 1600KVA trọn gói TẠI ĐÂY

XÂY MÓNG ĐẶT TRẠM

– Chuẩn bị đầy đủ các trang thiết bị, dụng cụ, vật tư, thiết bị và công nhân trước khi thi công nhằm tránh tình trạng thiếu hụt trong quá trình thi công trọn gói trạm biến áp đặt nền 1600KVA, làm mất thời gian, ảnh hưởng đến tiến độ công trình.

– Chuẩn bị công trường để có mặt bằng xây dựng, điện nước khai thác tại chỗ, yêu cầu lao động theo khối lượng công tác. Cát, gạch, đá mua tại địa phương.

– Vật liệu xây dựng được vận chuyển đến vị trí móng, gạch, cát, đá phải đúng kích cỡ chủng loại. Cát phải được sàng lọc loại bỏ tạp chất, đá dăm phải rửa sạch trước khi trộn bê tông.

– Nước trộn bê tông phải được lấy từ nguồn nước sạch, không lẫn tạp chất đảm bảo tiêu chuẩn để trộn bê tông.

– Xác định tim mốc, móng trạm theo đúng thiết kế thi công trạm biến áp đặt nền 1600KVA

– Đào đất, đúc móng cột tại chỗ theo quy trình thi công trọn gói trạm biến áp đặt nền 1600KVA như đã định sẵn

– Trong quá trình thi công, nếu gặp chướng ngại vật hay gặp trở ngại không thi công được, đơn vị thi công phải báo ngay cho giám sát A-B để có ý kiến bàn bạc thống nhất giải quyết.

-Phải tuân thủ theo bản vẽ thiết kế thi công trọn gói trạm biến áp đặt nền 1600KVA, chỉ dẫn của thiết kế và tiêu chuẩn TCVN4447 -1987

THI CÔNG TIẾP ĐỊA, ĐỔ BÊ TÔNG VÀ LẤP MÓNG

– Lưu ý, cát, đá phải đúng kích cỡ chủng loại. Cát phải được sàng lọc loại bỏ tạp chất, đá dăm phải rửa sạch trước khi trộn bê tông.

– Đổ bê tông lót móng # 50, ghép cốp pha đổ bê tông móng #150, đổ bê tông móng, bảo dưỡng bê tông móng, tháo dỡ cốp pha và vệ sinh.

– Chuẩn bị cọc tới từng vị trí đóng cọc tiếp địa đảm bảo đủ độ sâu theo thiết kế thi công trọn gói trạm biến áp đặt nền 1600KVA, rải dây tiếp địa, hàn các đầu cọc.

– Lập đất móng: sử dụng đất đào hố móng để lấp móng, nếu không đủ phải lấy chỗ khác để lấp

– Đất được lấp từng lớp 20cm, tưới nước đầm kỹ, đảm bảo độ chặt 80 ¸90% độ chặt ban đầu.

– Đất lấp rãnh tiếp địa không được lẫn đá, sỏi và tạp chất.

– Dùng Teromet kiểm tra trị số điện trở nối đất, điện trở tiếp địa đất phải đạt tiêu chuẩn sau:

– Đối với tiếp địa MBA, phải đảm bảo Rnđ ≤ 4W trong mọi điều kiện thời tiết quanh năm.

– Nếu trị số điện trở tiếp đất không đạt trị số cho phép, phải trình cán bộ tư vấn giám sát cho phương án đóng bổ sung thêm cọc cho đến khi đạt trị số cần thiết.

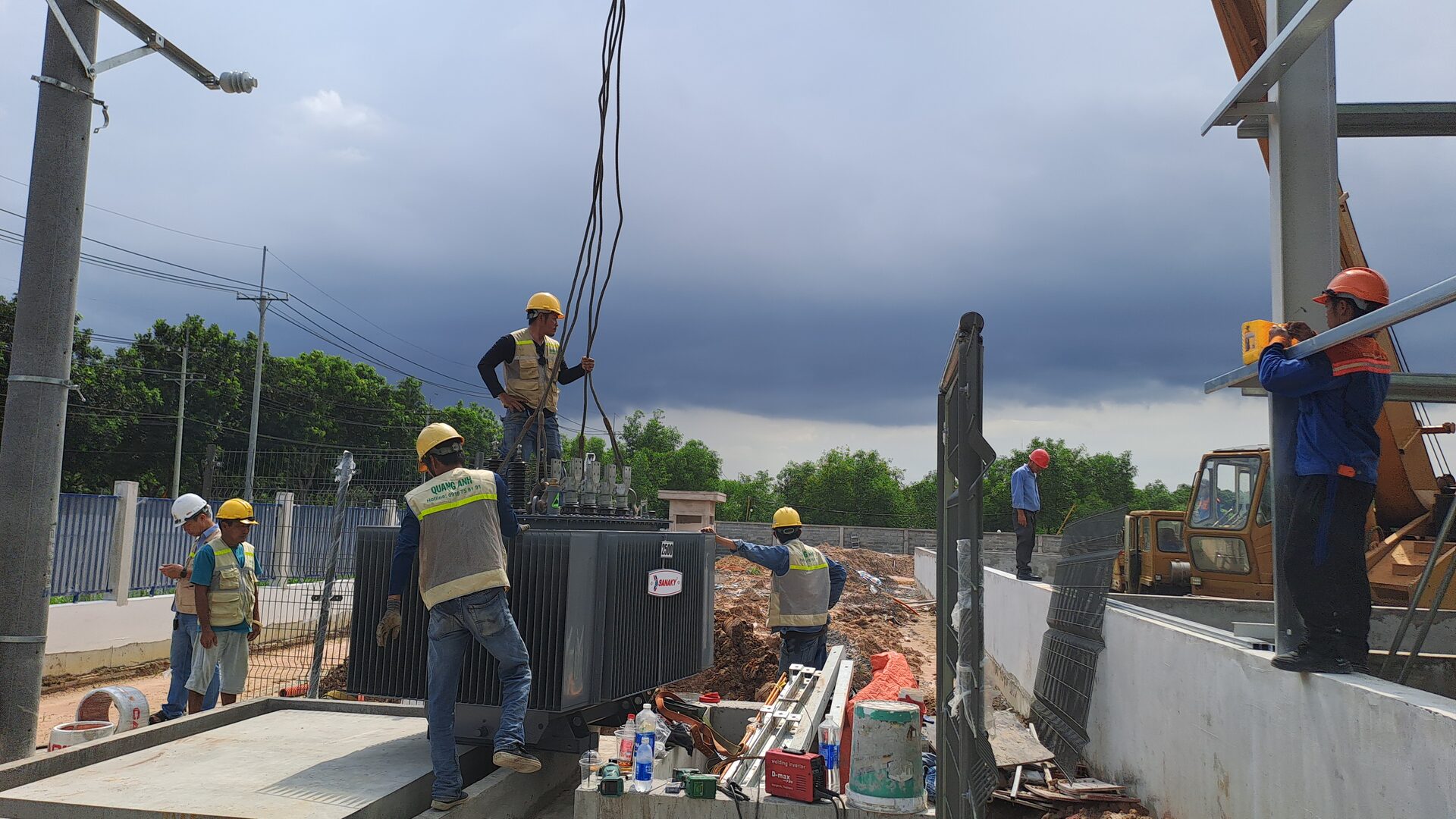

VẬN CHUYỂN MÁY BIẾN ÁP VÀO VỊ TRÍ NỀN MÓNG TRẠM ĐÃ XÂY SẴN

Tiến hành cẩu biến áp, vào đúng vị trí đánh dấu sẵn trên nền trạm biến áp. Trong khi cẩu phải có hộp bảo vệ sứ mặt máy, không để va chạm vào mặt máy khi lắp.

LẮP MÁY BIẾN ÁP 1600KVA VÀO MÓNG

Sau khi bêtông móng cột đạt cường độ để lắp dựng,sau 3 ngày tiến hành xác định chính xác tim mốc, móng trạm. Lắp đặt thiết bị trạm biến áp đặt nền 1600KVA vào đúng vị trí móng như trong bản vẽ shop thi công trọn gói trạm biến áp đặt nền 1600KVA được duyệt.

Bắt đầu từ giai đoạn này,phải lập kế hoạch, tiến độ thi công cụ thể theo từng ngày, tuần và đăng ký trước với Công ty Điện lực địa phương. Nhằm đảm bộ đúng tiến độ nghiệm thu và đóng điện.

– Vì việc lắp đặt, tháo dỡ trụ đỡ máy biến áp mất nhiều thời gian, đòi hỏi độ chính xác cao. Việc xác định tim mốc, móng trụ, cao độ chính xác.

– Nên lưu ý bố trí các nhóm công nhân thi công dứt điểm từng hạng mục của việc lắp đặt trụ thép đỡ máy biến áp vào vị trí móng của công trình.

– Để tránh tình trạng bỏ sót, định vị sai lệch hoặc phải làm đi làm lại, tháo lắp nhiều lần, mất thời gian thi công trọn gói trạm biến áp đặt nền 1600KVA .

-Khi lắp đặt thi công trọn gói trạm biến áp đặt nền 1600KVA phải đảm bảo đúng khoảng cách thiết kế.

-Kiểm tra vị trí bệ móng, đánh dấu vị trí các bu lông định vị máy biến áp.

-Tiến hành đưa máy biến áp 1600KVA vào vị trí lắp đặt và kiểm tra xiết cố định máy biến áp.

-Khi lắp đặt các phụ kiện tuyệt đối không được để các dụng cụ rơi vào mặt máy.

– Lắp dây tiếp địa an toàn, tiếp địa CSV và trung tính máy biến áp xuống hệ thống tiếp địa

– Tiến hành kết nối cáp vào máy biến áp.

– Lắp đặt biển báo nguy hiểm tại vị trí máy biến áp đặt nền.

– Chuẩn bị các giấy tờ liên quan cho việc nghiệm thu

VẬN CHUYỂN TỦ ĐIỆN PHÂN PHỐI VÀO VỊ TRÍ NỀN TRẠM

-Tủ hạ thế tổng (Low Voltage Panel) hay còn gọi tủ điện hạ trạm biến áp 1600KVA, nó cũng có thể xem như một tủ phân phối tổng MSB.

Tủ hạ thế tổng được lắp ngay sau trạm biến áp hạ thế. Thường thì nó chỉ có một ACB/ MCCB tổng, hoặc kết hợp 2 ngăn vừa có ACB/ MCCB tổng kết hợp với ngăn bù.

– Tiêu chuẩn sản xuất: IEC 61439-1/2. Tiêu chuẩn ký hiệu thiết kế IEC 60617

– Tiêu chuẩn bảo vệ: IEC 60529. Tiêu chuẩn thiết bị: IEC 60947

– Cấp bảo vệ: IP 2X, 3X, 42, 43, 54

– Form tủ: 1, 2A, 2B, 3A, 3B, 4A, 4B

– Tích hợp bảo vệ áp, dòng, phase

– Hiển thị thông tin V, I, F, Cos, P, Q, S, THD, …

– Tích hợp giám sát, điều khiển từ xa qua mạng truyền thông

-Thực hiện công tác đánh dấu bằng mực vị trí đặt tủ điện phân phối hoặc tủ MCCB cho trạm biến áp đặt nền 1600KVA, theo bản vẽ shop được duyệt.

-Kiểm tra vị trí bệ móng, đánh dấu vị trí các bu lông định vị tủ điện.

-Tiến hành cẩu tủ điện vào đúng vị trí đánh dấu sẵn trên nền, trong khi cẩu phải có hộp bảo vệ mặt tủ điện, không để va chạm vào mặt tủ điện khi lắp.

-Khi cẩu tủ điện tuyệt đối không được để các dụng cụ rơi vào tủ điện, tranh trường hợp ngắn mạch khi đóng điện nghiệm thu.

-Tiến hành vận chuyển tủ điện phân phối hoặc tủ MCCB vào vị trí lắp đặt và chuẩn bị công tác lắp đặt cố định tủ điện cho trạm biến áp đặt nền 1600KVA vào nền.

– Kiểm tra các dây tiếp địa an toàn, tiếp địa CSV và trung tính tủ điện phân phối, xuống hệ thống tiếp địa

– Tiến hành kiểu tra các đầu đối nối cáp vào tủ điện phân phối.

LẮP ĐẶT TỦ ĐIỆN PHÂN PHỐI VÀO NỀN TRẠM - NGHIỆM THU

-Kiểm tra, đo đạc lại các vị trí cố định tủ điện lần cuối, trước khi tiến hành lắp cố định tủ điện

-Khi lắp đặt các phụ kiện tuyệt đối không được để các dụng cụ rơi vào tủ điện.

-Tiến hành lắp đặt, cố định tủ điện phân phối hoặc tủ MCCB cho trạm biến áp đặt nền 1600KVA vào nền.

– Đấu nối các dây tiếp địa an toàn, tiếp địa CSV và trung tính tủ điện phân phối, xuống hệ thống tiếp địa

– Tiến hành kết nối cáp vào tủ điện phân phối.

– Lắp đặt biển báo nguy hiểm tại vị trí tủ điện phân phối.

– Chuẩn bị các giấy tờ liên quan cho việc nghiệm thu

Thông số kỹ thuật tủ điện phân phối:

Vỏ tủ thép mạ kẽm, sơn tĩnh điện, tole 1.2-2.5mm
Công suất 800A
Số cực 3P 5W hoặc 1P 3W
Tần số 50Hz, nhiệt độ làm việc 0-50C
Điện áp định mức 380/400/420Vac
Điện áp cách điện 690/1000Vac

Trước ngày dự kiến đóng điện, khách hàng đề nghị đấu nối phải cung cấp cho Đơn vị phân phối điện 02 (hai) bộ hồ sơ phục vụ kiểm tra điều kiện đóng điện điểm đấu nối
