Sửa chữa máy biến áp: quy trình, chẩn đoán và quyết định sửa hay thay

Khi nào máy biến áp cần sửa chữa thay vì tiếp tục vận hành

Máy biến áp cần dừng và sửa chữa khi dấu hiệu vận hành hoặc kết quả thử nghiệm cho thấy rủi ro hư hỏng đã vượt mức chấp nhận.

Về mặt hiện trường, kiểm tra ngoại quan mỗi ca là bước đầu tiên: quan sát rò rỉ dầu, mức dầu, nhiệt kế và nghe tiếng kêu bất thường. Trong ca bảo trì cần kiểm tra rơle hơi và rơle nhiệt; nếu rơle tác động mà nguyên nhân không khắc phục được ngay thì phải ngừng vận hành để kiểm tra chuyên sâu. Khi khảo sát tại nhà máy, đo điện áp ra thấy không cân bằng giữa các pha hoặc vượt giới hạn thì cần kiểm tra bộ phân áp và điều kiện tải trước khi quyết định tiếp tục vận hành.

Lấy mẫu dầu định kỳ để thử nghiệm các chỉ tiêu lý hóa; nếu mẫu không đạt thì thực hiện lọc, bổ sung hoặc thay dầu tùy theo kết luận phòng thí nghiệm và tình trạng hiện trường. Đại tu định kỳ thường thực hiện lần đầu sau 10-12 năm, sau đó tần suất điều chỉnh tùy kết quả thí nghiệm và hao mòn thực tế. Ở bước nghiệm thu/chạy thử phải kiểm tra nối đất vỏ máy, vết chảy dầu, dị vật trong vùng tản nhiệt, tình trạng gioăng sứ và đầu cốt.

• Ngừng vận hành ngay nếu rơle bảo vệ tác động không rõ nguyên nhân hoặc lặp lại nhiều lần trong ca.
• Giảm phụ tải và kiểm tra khi máy cắt do quá tải hoặc ngắn mạch ngoài trước khi cho khởi động lại.
• Ngừng vận hành và cách ly khi phát hiện dấu hiệu cháy/chập cáp cao áp, hạ áp, gioăng sứ nứt hoặc đầu cốt lỏng.
• Lưu hồ sơ số liệu thử nghiệm (điện trở cách điện, mẫu dầu, âm thanh, mức dầu) để quyết định tiểu tu hay đại tu.

Quan sát các tín hiệu tại hiện trường — tiếng kêu bất thường, màu sắc bột hút ẩm, thay đổi nhiệt độ đột ngột — sẽ giúp ưu tiên can thiệp; trong nhiều trường hợp cần khảo sát hiện trường và thử nghiệm cách điện trước khi đưa ra quyết định sửa chữa hoặc tiếp tục vận hành.

Dấu hiệu hỏng thường gặp và cách chẩn đoán ban đầu

Dấu hiệu hỏng phổ biến trên máy biến áp bao gồm rò rỉ dầu, quá nhiệt, tiếng ồn bất thường, tác động bảo vệ và điện áp pha không cân bằng; những biểu hiện này cho phép khoanh vùng nguyên nhân ban đầu ngay tại hiện trường.

Về mặt hiện trường, kiểm tra vết chảy dầu trên vỏ và bình dầu phụ là bước đầu quan trọng; trong ca bảo trì cần quan sát mức dầu trên bình dầu phụ để phát hiện thiếu hụt hoặc rò rỉ sớm. Khi khảo sát tại nhà máy, quan sát vết dầu, nối đất vỏ máy và dị vật bên ngoài trước khi tháo nắp để chẩn đoán sâu hơn. Lấy mẫu dầu thử nghiệm là bước tiếp theo để phân tích khí hòa tan (DGA) và các chỉ tiêu lý-hóa khi nghi ngờ hỏng ẩn.

Quá nhiệt thường được phát hiện qua trị số nhiệt kế dầu bất thường hoặc rơle nhiệt tác động; trong ca bảo trì cần kiểm tra đồng thời bộ điều khiển quạt mát và hoạt động quạt. Nếu rơle nhiệt hoặc rơle hơi tác động và không khắc phục được tại hiện trường thì cần xem xét ngừng máy và cách ly, vì rơle hơi cho thấy khả năng tích tụ khí do phóng điện nội bộ hoặc quá nhiệt cục bộ.

Tiếng kêu bất thường thường báo hiệu vấn đề cơ học hoặc lõi từ; khi nghe tiếng kêu lạ trên băng tải hoặc trong ca vận hành, ghi nhận tần suất và điều kiện tải để so sánh. Điện áp ra không cân bằng giữa các pha gợi ý hỏng bộ phân áp hoặc cuộn dây, còn điện áp vào/ra quá cao hoặc quá thấp yêu cầu kiểm tra nấc phân áp và trạng thái điều chỉnh nấc. Kiểm tra bảo vệ ngay khi rơle tác động để khoanh vùng nguyên nhân trước khi tháo máy.

• Trong ca bảo trì: quan sát vết chảy dầu, mức dầu bình dầu phụ, và nối đất vỏ máy.
• Khi khảo sát tại nhà máy: đo và ghi nhiệt độ dầu, kiểm tra quạt mát và bộ điều khiển quạt.
• Ghi lại tiếng ồn bất thường, thời điểm và tải vận hành để phân tích cơ học hoặc lõi từ.
• Lấy mẫu dầu để phân tích DGA khi có rơle hơi tác động hoặc dấu hiệu hỏng ẩn.
• Kiểm tra điện áp pha và nấc phân áp nếu có hiện tượng mất cân bằng pha hoặc dao động điện áp.

Quyết định ngay tại hiện trường gồm: kiểm tra và ghi nhận dữ liệu trước khi tháo, giảm tải hoặc ngắt máy nếu rơle nhiệt/rơle hơi tiếp tục tác động và không khắc phục được tại chỗ. Cảnh báo vận hành: tránh thao tác tháo nắp hoặc xả dầu khi còn nghi ngờ điện áp tồn tại hoặc chưa ghi nhận đủ dữ kiện DGA. Kết luận ban đầu nên dẫn đến lấy mẫu dầu, ghi nhật ký sự cố, và lên kế hoạch khảo sát sâu tùy model và điều kiện vận hành.

Quy trình sửa chữa máy biến áp tại hiện trường và xưởng

Quy trình sửa chữa phải bắt đầu bằng cô lập máy, ngắt dao cách ly và khóa vị trí ngắt để đảm bảo an toàn trước mọi thao tác.

Về mặt hiện trường, kiểm tra ngoại quan toàn bộ máy bao gồm phát hiện rò rỉ dầu, mức dầu bình phụ, vết chảy dầu, nối đất vỏ máy, hệ thống quạt và các tín hiệu nhiệt độ hoặc âm thanh bất thường. Trong ca bảo trì cần quan sát đồng hồ báo và ghi lại thay đổi đột ngột, đồng thời kiểm tra rơle hơi, rơle nhiệt và các chỉ báo điện áp pha khi có dấu hiệu sai khác.

Trình tự thao tác sửa chữa thường tuân theo các bước sau, áp dụng tùy theo phân loại sửa chữa (tiểu tu, đại tu rút ruột):

1. Cô lập và khóa dao cách ly; kiểm tra nối đất tạm thời và biển cảnh báo an toàn.
2. Kiểm tra ngoại quan và ghi nhận hiện trạng vận hành, lấy mẫu dầu thử lý hóa nếu có dấu hiệu rò rỉ hoặc thay đổi hoạt tính.
3. Đánh giá kết quả mẫu dầu để quyết định lọc, bổ sung hoặc thay dầu cách điện trước khi tháo rời ruột máy.
4. Tháo kiểm ruột máy khi cần sửa chữa cuộn dây; thực hiện sấy ruột và phục hồi cách điện theo kết luận kỹ thuật.
5. Lắp ráp lại bộ phận, bơm dầu theo quy trình kiểm soát, và thực hiện thử nghiệm sau sửa chữa trước khi đóng điện trở lại.

Các quyết định quan trọng cần lưu ý: nếu rơle hơi hoặc rơle nhiệt đã tác động, phải kiểm tra và xác nhận nguyên nhân trước khi tiếp tục; khi mẫu dầu cho kết quả bất thường thì tiến hành lọc hoặc thay dầu trước tháo ruột. Vận hành thực tế chỉ cho phép thử nghiệm sau khi đầy đủ ghi số liệu và có báo cáo nghiệm thu từ đội sửa chữa.

Kết thúc quy trình, cần lưu hồ sơ số liệu thử nghiệm và báo cáo cấp thẩm quyền trước khi đưa máy vào vận hành trở lại. Trong thực tế nhà máy, mọi quyết định về thay thế cuộn dây hay rút ruột phải dựa trên hồ sơ vận hành và kết quả khảo sát hiện trường.

Các hạng mục sửa chữa và thay thế linh kiện thường gặp

Các hạng mục sửa chữa thường bao gồm mức độ từ tiểu tu không tháo dầu đến đại tu rút ruột và phục hồi toàn diện.

Tiểu tu định kỳ thông thường khắc phục các hư hỏng nhỏ mà không phải mở ruột hoặc tháo dầu; các can thiệp này có thể thực hiện trong ca bảo trì với máy đang dừng. Đại tu định kỳ yêu cầu rút ruột máy khỏi vỏ, kiểm tra toàn diện và thường bao gồm bước sấy ruột; theo thực tế nhà máy, lần đại tu đầu tiên thường được thực hiện sau 10–12 năm vận hành.

Những hạng mục thường gặp cần kiểm tra, xử lý và quyết định thay hay sửa gồm:

• Thay dầu cách điện: lấy mẫu dầu để thử nghiệm chỉ tiêu lý hóa; nếu chỉ tiêu không đạt phải thay dầu mới, nếu đạt có thể lọc lại — về mặt hiện trường lấy mẫu tại điểm xả và bình dầu phụ.
• Sấy ruột máy: thực hiện trong đại tu hoặc khi khảo sát tại nhà máy phát hiện ẩm cao; sấy là bước chuẩn bị trước khi bơm dầu trở lại.
• Thay và kiểm tra sứ xuyên: kiểm tra gioăng và đầu cốt, siết chặt nếu lỏng, thay mới khi mất độ đàn hồi hoặc có nứt do nhiệt.
• Xử lý van dầu và gioăng che: kiểm tra rò rỉ, vận hành van và độ kín của gioăng che bộ chuyển nấc; vặn chặt hoặc thay thế khi hư hỏng.
• Vệ sinh tổng thể và kiểm tra cơ học: làm sạch vỏ, phần cao áp/hạ áp, lõi từ và quạt làm mát; xả cặn bình dầu phụ và kiểm tra dấu hiệu cháy trên cáp.
• Siết lực dây và kiểm tra cuộn dây: siết lực toàn bộ dây cao áp và hạ áp, kiểm tra hiện tượng cháy, chập; trong trường hợp tổn hại nặng có thể xem xét đại tu phục hồi hoặc thay cuộn dây.
• Kiểm tra rơ le bảo vệ và bộ chuyển nấc: kiểm tra rơ le hơi, rơ le nhiệt, bộ nguồn AC/DC, vệ sinh tủ điều khiển và các bo mạch; thử chức năng trước khi đưa vào vận hành.

Dưới đây là khung phạm vi công việc ở mức cao, dùng để đối chiếu khi khảo sát hiện trường và lập BOM:

Các quyết định vận hành cần lưu ý: nếu mẫu dầu không đạt chỉ tiêu lý hóa thì phải thay dầu mới; nếu xác định ẩm cao thì cần sấy trước khi bơm dầu; khi sứ xuyên mất đàn hồi hoặc có nứt cần thay ngay để tránh xuyên áp. Trong ca bảo trì, mọi thao tác trên ruột hoặc thay cuộn dây đều đòi hỏi cắt điện và nâng máy.

Kết luận nhẹ: sau khi xử lý các hạng mục nêu trên cần thực hiện thử nghiệm và ghi chép theo quy định, tham chiếu TCVN/IEC 60076 khi thực hiện kiểm tra thử nghiệm sau sửa chữa và lập biên bản nghiệm thu thiết bị.

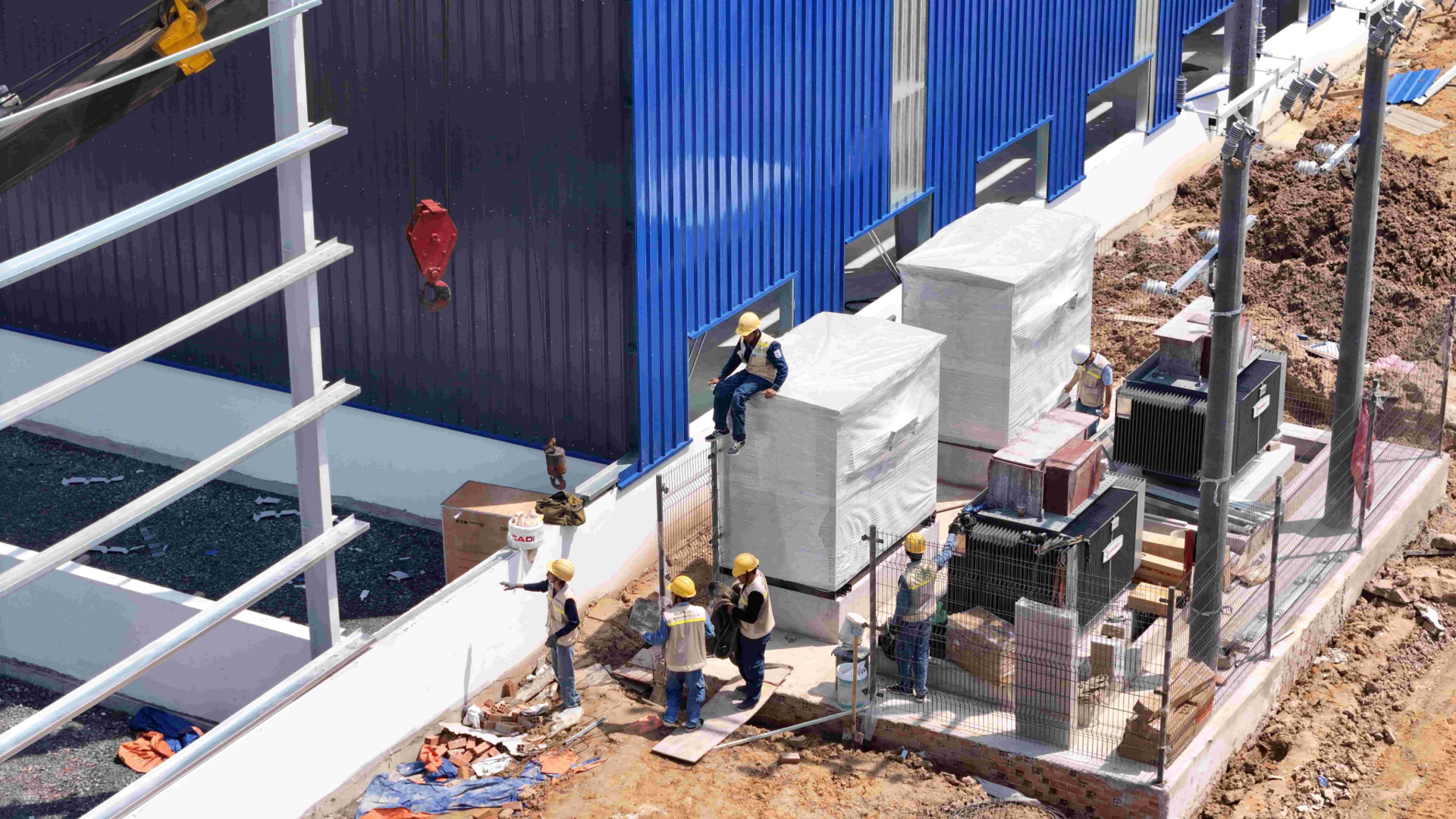

Thí nghiệm, kiểm định và điều kiện đóng điện lại

Nên thực hiện loạt thí nghiệm cách điện, đo tỷ số biến và kiểm tra phụ kiện trước khi đóng điện lại. Về mặt hiện trường, các kiểm tra này tập trung vào an toàn dầu, tính toàn vẹn cách điện và chức năng các bộ phận điều khiển.

Trong ca bảo trì, danh mục kiểm tra thực tế gồm các bước sau:

1. Kiểm tra ngoại quan: quan sát rò rỉ dầu, mức dầu bình phụ, vết chảy dầu và dị vật quanh vỏ máy; nếu phát hiện rò rỉ, dừng mọi thao tác đóng điện.
2. Kiểm tra thiết bị giám sát và an toàn: nhiệt kế, đồng hồ báo tín hiệu, hệ thống quạt mát và nối đất vỏ máy phải hoạt động và có tiếp xúc nối đất chắc; hiệu chuẩn hoặc sửa chữa khi cần.
3. Lấy mẫu dầu cách điện để thử các chỉ tiêu lý hóa trước và sau sửa chữa; nếu chỉ tiêu không đạt thì lọc hoặc thay dầu và thử lại.
4. Đo kiểm tra cách điện ruột máy (bao gồm đo tan delta khi phù hợp), đo tỷ số biến đổi và trở kháng ngắn mạch sau đại tu; sai khác lớn so với hồ sơ cần khảo sát thêm.
5. Kiểm tra hoạt động rơle, công tắc, van dầu và bộ chuyển nấc ở bước nghiệm thu / chạy thử; xác nhận hành trình, tín hiệu và liên động.
6. Thực hiện sấy ruột máy nếu cần, tiến hành lắp ráp và bơm dầu theo quy trình đại tu trước khi thử nghiệm phát điện.
7. Kiểm tra âm thanh hoạt động máy và phụ kiện trong điều kiện mô phỏng tải để phát hiện tiếng gõ, va đập hoặc dao động bất thường.
8. Ghi chép toàn bộ số liệu thử nghiệm vào hồ sơ máy; lập báo cáo kết quả và trình cấp thẩm quyền phê duyệt đóng điện.

Các quyết định nghiệm thu phải dựa trên ngưỡng kỹ thuật thực tế: nếu mẫu dầu, đo cách điện hoặc thử tỷ số biến không đạt, không đóng điện và tiến hành lọc/thay dầu hoặc sửa chữa phần liên quan. Về mặt hiện trường, cần chú ý các dấu hiệu bất thường như rò rỉ khi bơm dầu, sai lệch nhiệt độ đột ngột hoặc tác động bảo vệ trong quá trình thử.

Sau khi tất cả thử nghiệm đạt yêu cầu, lập biên bản nghiệm thu, cập nhật hồ sơ vận hành và báo cáo cho cấp thẩm quyền phê duyệt đóng điện. Trong ca vận hành đầu tiên sau đóng điện, tiếp tục kiểm tra không cắt điện định kỳ mỗi ca và theo dõi các thông số để phát hiện sớm bất thường.

Sửa chữa hay thay mới: cách chọn phương án phù hợp

Quyết định sửa chữa hay thay mới phải dựa trên khả năng phục hồi kỹ thuật của máy, mức độ hư hỏng cuộn dây và rủi ro vận hành dài hạn.

Khi khảo sát tại nhà máy, kiểm tra thí nghiệm dầu, đánh giá ruột máy và đối chiếu hồ sơ vận hành là bước bắt buộc trước khi đề xuất phương án. Trong ca bảo trì cần lưu ý các tín hiệu thực địa như hiện tượng rơle hơi hoạt động liên tục, tăng nhiệt độ bất thường hoặc sai lệch điện áp lặp lại.

Các phương án can thiệp kỹ thuật phân thành tiểu tu, đại tu và thay mới, mỗi phương án có phạm vi và dấu hiệu áp dụng riêng:

Quyết định nên cân nhắc rằng đại tu định kỳ lần đầu thường diễn ra sau 10–12 năm vận hành và có thể rút ngắn tùy theo kết quả thí nghiệm. Nếu rơle hơi hoặc tác động nhiệt không được khắc phục khi khảo sát thực địa, cần ngưng vận hành ngay và đánh giá thay thế để tránh rủi ro an toàn.

Sau mọi can thiệp phải thực hiện thử nghiệm toàn diện theo tiêu chuẩn kỹ thuật áp dụng và lập báo cáo kết quả để cơ quan thẩm quyền quyết định đóng điện. Để chốt phương án chi tiết cần khảo sát hiện trường, đối chiếu hồ sơ vận hành và lập phương án sửa chữa hoặc thay mới kèm danh mục kiểm tra.

Những yếu tố ảnh hưởng chi phí và thời gian dừng máy

Chi phí và thời gian dừng máy biến áp chủ yếu phụ thuộc vào loại hỏng, công suất máy, mức độ tháo rã và yêu cầu thí nghiệm sau sửa.

Về mặt hiện trường, phân biệt tiểu tu và đại tu là bước quyết định: tiểu tu hàng năm thường chỉ gồm vệ sinh bề mặt, siết bulông và thử dầu, trong khi đại tu (thông thường lần đầu ở chu kỳ 10–12 năm) yêu cầu tháo ruột máy, rút dầu, kiểm tra bối dây và sấy ruột máy. Mức độ tháo rã tăng nghĩa là cần thêm công nhân, thiết bị nâng hạ, thao tác an toàn và thời gian lắp ráp, do đó chi phí nhân công và thời gian dừng kéo dài hàng tuần đến tháng.

Để chốt dự toán chi tiết cần thu thập thông tin cụ thể; các tiêu chí quyết định bao gồm:

• Kết quả thử nghiệm dầu và cách điện hiện có — nếu chỉ tiêu không đạt, sẽ cần thay dầu hoặc vật liệu cách điện.
• Khảo sát hiện trường về công suất, tiếp cận thiết bị và hệ thống phụ trợ (làm mát, bình dầu, sứ cách điện).
• Phạm vi tháo rã dự kiến: có cần tháo ruột máy hay chỉ tiểu tu tại chỗ.
• Danh mục linh kiện thay thế căn cứ vào kết quả thí nghiệm và tình trạng vật lý (gioăng, bulông, quạt làm mát, sứ cách điện).
• Lịch dừng máy khả dụng và yêu cầu an toàn tách nguồn — thủ tục này thường làm tăng thời gian chuẩn bị.

Cảnh báo vận hành: việc tách nguồn và khóa dao cách ly là bắt buộc và sẽ kéo dài thời gian chuẩn bị; nếu phải sấy ruột máy và xử lý dầu, thời gian dừng thường tăng đáng kể, có thể kéo dài từ vài tuần đến vài tháng tùy mức độ. Việc lưu hồ sơ kết quả thí nghiệm là điều kiện cần để quyết định thời điểm đóng điện trở lại và hoàn thiện nghiệm thu.

Việc lập dự toán cuối cùng chỉ khả thi sau khảo sát hiện trường và phân tích kết quả thí nghiệm; dự toán nên nêu rõ các giả định về phạm vi tháo rã, danh mục linh kiện và thời gian thi công để tránh phát sinh chi phí không lường trước.
