Thi công trạm biến áp trọn gói: phạm vi, hồ sơ, chi phí và cách chọn nhà thầu

Phạm vi trọn gói của một dự án trạm biến áp cho nhà máy

Phạm vi trọn gói bao gồm khảo sát hiện trường, đào móng, lắp đặt thiết bị chính, đấu nối trung thế EVN, thí nghiệm, nghiệm thu và bàn giao sau kiểm định.

Khi khảo sát tại nhà máy cần lấy mốc vị trí móng cột và tuyến cáp ngầm trung thế trước thi công, đồng thời kiểm tra việc giải phóng mặt bằng và hồ sơ xin phép đào đường nếu cần. Về mặt hiện trường, đào móng trạm và lắp đặt ống ngầm bảo vệ cáp phải thực hiện theo vị trí đã xác định và hoàn trả mặt bằng ngay sau thi công.

Lắp đặt thiết bị chính gồm máy biến áp, tủ điện, nối đất và cố định; vị trí phải tuân thủ sơ đồ nguyên lý và yêu cầu kỹ thuật. Trong ca bảo trì hoặc thử nghiệm, tiến hành thí nghiệm, hiệu chỉnh thiết bị nội bộ trước nghiệm thu với chủ đầu tư và tư vấn giám sát, rồi thực hiện chạy thử có tải trước kiểm định nhà nước.

• Khảo sát thực tế và lấy mốc vị trí móng cột, tuyến cáp ngầm trung thế.
• Đào móng, lắp đặt ống ngầm bảo vệ cáp, hoàn trả mặt bằng theo vị trí đã xác định.
• Lắp đặt máy biến áp, tủ điện, đảm bảo vị trí đúng, cố định và nối đất an toàn.
• Đấu nối vào lưới điện trung thế EVN theo sơ đồ nguyên lý và yêu cầu kỹ thuật.
• Lắp đặt biển tên, biển cảnh báo nguy hiểm điện áp cao; thí nghiệm và hiệu chỉnh.
• Nghiệm thu với chủ đầu tư, tư vấn giám sát và cơ quan điện lực; nghiệm thu đóng điện và chạy thử có tải, vệ sinh hệ thống, bàn giao sau kiểm định.

Hồ sơ đề nghị đấu nối cần có sơ đồ nguyên lý và tài liệu kỹ thuật dự án; gửi hồ sơ điều kiện đóng điện chậm nhất 7 ngày trước yêu cầu. Ký hợp đồng đầu tư với điện lực thực hiện sau khi thỏa thuận đấu nối và thống nhất yêu cầu kỹ thuật.

Quyết định chốt phạm vi và tiến độ thường phụ thuộc vào kết quả khảo sát của điện lực và việc khách hàng phối hợp giải phóng mặt bằng. Nếu khách hàng không phối hợp giải phóng mặt bằng hoặc không xin phép đào đường khi cần, tiến độ đóng điện và chạy thử sẽ bị ảnh hưởng.

Thiết bị chính và các điểm dễ thiếu trong hồ sơ kỹ thuật trạm biến áp

Cần kiểm tra máy biến áp, RMU 35kV, tủ hạ thế, hệ thống tiếp địa và hồ sơ cáp ngầm trong hồ sơ kỹ thuật để tránh lệch khối lượng thi công.

Về mặt kỹ thuật, máy biến áp là thiết bị cốt lõi và hồ sơ phải chỉ rõ công suất, điện áp định mức và vị trí lắp đặt. Khi khảo sát tại nhà máy, cần đối chiếu vị trí trong bản vẽ với mốc cao độ móng, khoảng cách an toàn và khả năng nâng hạ để tránh phải sửa móng hoặc thay đổi khung đỡ thiết bị.

RMU trung thế 35kV phải có thông số đóng/cắt và khả năng chịu ngắn mạch thể hiện rõ trong hồ sơ kỹ thuật, đồng thời kèm theo yêu cầu thí nghiệm, kiểm định. Trong ca bảo trì hoặc nghiệm thu, kiểm tra xem sơ đồ ngắt mạch và điểm nối đất phụ trợ có khớp với hiện trường, vì sơ đồ không khớp thường dẫn đến sai lệch khối lượng thi công.

Tủ điện hạ thế cần sơ đồ nguyên lý đầy đủ, thể hiện bảo vệ quá tải, bảo vệ ngắn mạch và phân phối tải. Hệ thống tiếp địa phải nêu rõ điện trở mục tiêu, bố trí cọc tiếp địa và đoạn dây dẫn, kèm theo yêu cầu đo điện trở đất trong hồ sơ thí nghiệm kiểm định thiết bị chính.

• Máy biến áp: kiểm tra công suất, điện áp định mức và vị trí lắp đặt trong bản vẽ.
• RMU 35kV: thông số ngắt/đóng cắt và khả năng chịu ngắn mạch phải được nêu rõ.
• Tủ hạ thế: sơ đồ nguyên lý với bảo vệ quá tải, ngắn mạch và phân phối tải.
• Hệ thống tiếp địa: thông số điện trở, bố trí cọc và dây dẫn cần có trong hồ sơ.
• Cáp trung thế ngầm: hồ sơ đặc tính kỹ thuật, tuyến và ống bảo vệ phải được trình bày.
• Hạng mục dễ bỏ sót: biển tên, biển cảnh báo và thiết bị tự phục hồi nếu không chỉ định rõ.

Cảnh báo vận hành: nếu sơ đồ nguyên lý đấu nối không khớp với thiết bị thực tế, phải tạm dừng lắp đặt cho tới khi hồ sơ được điều chỉnh hoặc phát hành bản vẽ thay đổi; trong ca nghiệm thu, không chấp nhận nghiệm thu phần ngược. Ngoài ra, khung thép đỡ thiết bị cần kiểm tra cao độ bằng thủy bình và bu-lông siết trước khi cố định.

Kết luận nhẹ: trước khi chốt khối lượng thi công, cần khảo sát hiện trường và đối chiếu toàn bộ sơ đồ nguyên lý với thiết bị thực tế, đồng thời yêu cầu hồ sơ thí nghiệm kiểm định cho các thiết bị chính.

Hồ sơ điện lực, nghiệm thu và quy trình đóng điện cần chuẩn bị từ sớm

Cần chuẩn bị hồ sơ đề nghị đấu nối, biên bản nghiệm thu nội bộ, thỏa thuận vị trí trạm và kế hoạch bảo vệ môi trường ngay từ giai đoạn đầu dự án.

Về mặt thủ tục, khách hàng phải đăng ký nhu cầu sử dụng điện với điện lực địa phương trước khi lắp đặt trạm biến áp sản xuất. Điện lực tiếp nhận hồ sơ, khảo sát kỹ thuật và thỏa thuận đấu nối hệ thống trung thế dựa trên hồ sơ đề nghị. Trong ca chuẩn bị, cần xác nhận địa điểm và ký biên bản bàn giao mặt bằng với chủ đầu tư và tư vấn thiết kế trước khi thi công móng.

1. Đăng ký nhu cầu sử dụng điện với điện lực địa phương và nộp hồ sơ đề nghị đấu nối (sơ đồ nguyên lý thiết bị, tài liệu kỹ thuật dự án, thời gian hoàn thành).
2. Khảo sát kỹ thuật thực tế để thống nhất vị trí móng và tuyến cáp trước thi công; lập biên bản bàn giao mặt bằng.
3. Thỏa thuận vị trí trạm, hành lang lưới với Sở Quy hoạch – Kiến trúc hoặc Sở Xây dựng; xác nhận kế hoạch bảo vệ môi trường với UBND cấp huyện hoặc Ban quản lý khu công nghiệp.
4. Ký hợp đồng đầu tư giữa điện lực và khách hàng dựa trên thỏa thuận đấu nối và yêu cầu kỹ thuật.
5. Thực hiện nghiệm thu nội bộ sau thí nghiệm và hiệu chỉnh, rồi mời chủ đầu tư và tư vấn giám sát nghiệm thu chính thức.
6. Gửi hồ sơ điều kiện đóng điện tới điện lực chậm nhất 7 ngày trước yêu cầu đấu nối.

Nghiệm thu đóng điện tiến hành sau khi tất cả thử nghiệm, hiệu chỉnh và kiểm tra phù hợp tiêu chuẩn áp dụng. Về mặt hiện trường, khi khảo sát tại nhà máy cần kiểm tra lại vị trí móng, tiếp địa, hành lang cáp và điều kiện tiếp cận xe thi công. Lưu ý: gửi hồ sơ điều kiện đóng điện muộn hơn khung thời gian nêu có thể dẫn tới hoãn lịch đấu nối và phát sinh công việc sửa hồ sơ.

Quyết định thời điểm mời điện lực nghiệm thu nên dựa trên kết quả nghiệm thu nội bộ và hoàn tất hồ sơ theo quy định. Trong ca chuẩn bị nghiệm thu, xác nhận đầy đủ hồ sơ kỹ thuật, biên bản bàn giao mặt bằng và xác nhận bảo vệ môi trường trước khi yêu cầu đóng điện. Thủ tục và nghiệm thu cần tuân thủ Thông tư 25/2020/TT-BCT và QCVN 01:2020/BCT, đồng thời cần khảo sát hiện trường để điều chỉnh chi tiết theo điều kiện thực tế.

Chi phí thi công trạm biến áp: yếu tố ảnh hưởng và cách đọc báo giá đúng phạm vi

Chi phí thi công trạm biến áp phụ thuộc trực tiếp vào công suất máy biến áp, mức điện áp trung thế, vị trí lắp đặt và phạm vi hồ sơ kỹ thuật.

Với trạm có công suất lớn hoặc mức điện áp 35kV, suất đầu tư có thể tăng do yêu cầu thiết bị chuyên dụng, cách ly và móng cọc phức tạp. Khi khảo sát tại nhà máy, việc đánh giá quy trình đào móng và tuyến cáp ngầm giúp ước lượng chính xác khối lượng thi công và tránh phát sinh chi phí.

Thành phần chi phí cơ bản thường gồm mua sắm thiết bị, thi công móng, lắp đặt, đấu nối trung thế/EVN, thí nghiệm kiểm định và nghiệm thu. Hồ sơ kỹ thuật ban đầu quyết định danh mục vật tư thiết bị như máy biến áp, cáp trung thế và thiết bị bảo vệ, đồng thời ảnh hưởng tới tiến độ cung cấp vật tư.

• Thiết bị và vật tư: máy biến áp, bộ ngắt, TBA trung thế, cáp và khung đỡ.
• Thi công kết cấu: đào móng, đổ bê tông móng, gia cố đất và hoàn trả mặt bằng.

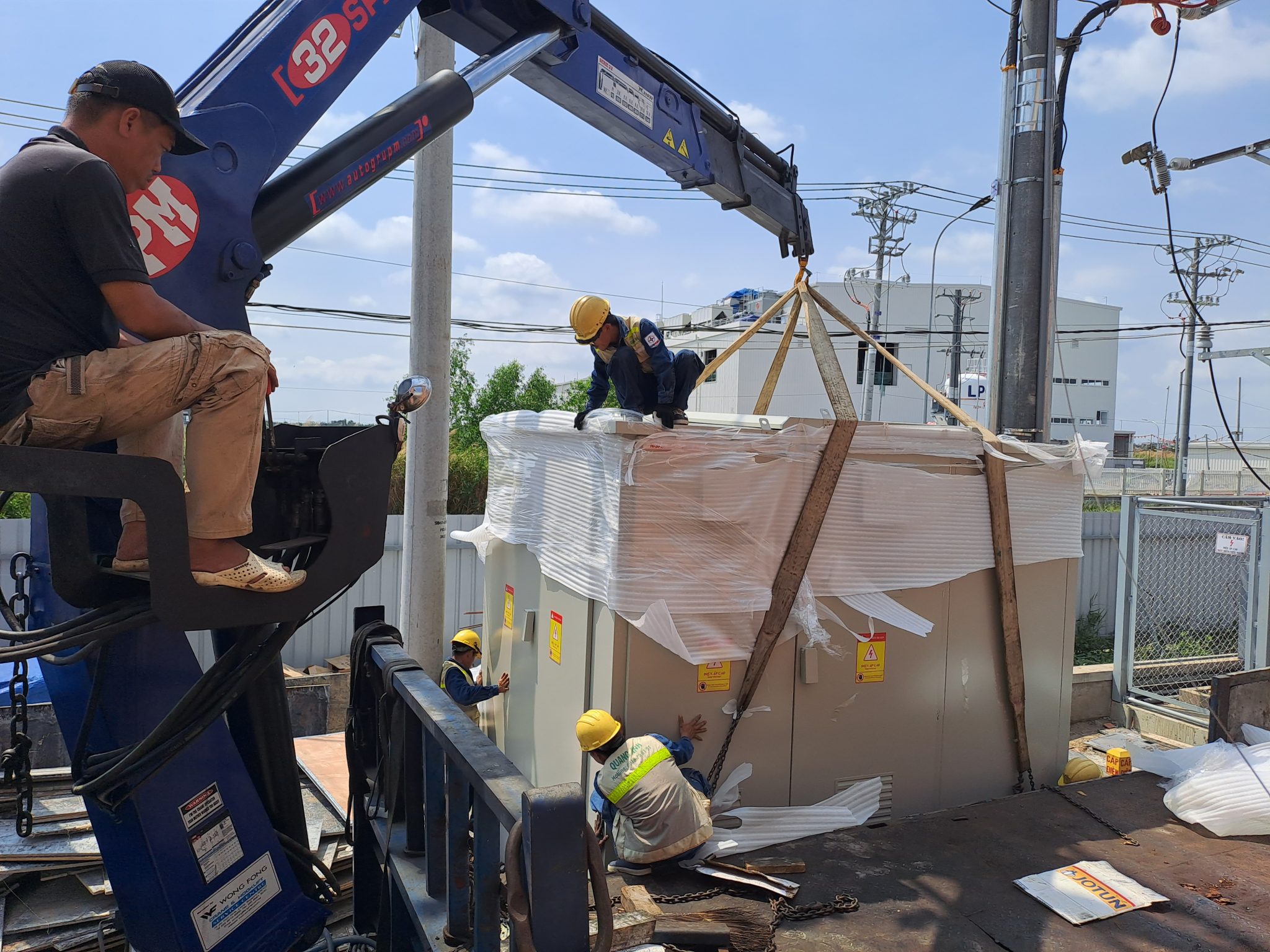

• Lắp đặt và đấu nối: công tác trượt, nâng hạ, kéo cáp và đấu nối với lưới EVN.
• Thử nghiệm và nghiệm thu: kiểm tra điện trở cách điện, thử chịu tải và nghiệm thu nội bộ trước bàn giao.

Vị trí lắp đặt làm tăng hoặc giảm chi phí theo thực tế hiện trường; giải phóng mặt bằng và giấy phép đào đường thường phát sinh khi gần khu dân cư hoặc đường giao thông. Trong ca bảo trì và ở bước nghiệm thu, các kết quả thử nghiệm quyết định các khoản điều chỉnh tài chính nếu phát sinh sửa chữa hoặc thay thế thiết bị.

Khi so sánh báo giá trọn gói cần yêu cầu bảng chi tiết vật tư, nhân công, tiến độ và các loại chi phí đã bao gồm hoặc loại trừ. Thỏa thuận đấu nối với điện lực yêu cầu sơ đồ nguyên lý và số liệu kỹ thuật; thiếu các tài liệu này dễ dẫn tới báo giá thiếu phạm vi và rủi ro phát sinh chi phí sau ký hợp đồng.

Quyết định tiếp theo thường là tổ chức khảo sát hiện trường và cung cấp dữ liệu bắt buộc: vị trí địa lý, sơ đồ tải, yêu cầu điện áp và thời gian hoàn thành dự án. Trên cơ sở khảo sát và thiết kế được phê duyệt, mới lập dự toán chi tiết để so sánh báo giá đúng phạm vi trọn gói.

Khi nào nên nâng công suất, di dời hay sửa chữa trạm hiện hữu

Nâng công suất khi mức tải thực tế vượt 80–90% công suất danh định, để tránh quá tải và hư hỏng thiết bị. Di dời được cân nhắc khi mặt bằng nhà máy thay đổi hoặc hạ ngầm trung thế ảnh hưởng vị trí trạm. Sửa chữa ưu tiên nếu hỏng hóc cục bộ hoặc hệ thống xuống cấp nhưng chưa quá tải nghiêm trọng.

Khi khảo sát tại nhà máy cần đo công suất thực tế của máy biến áp và so sánh với định mức. Về mặt hiện trường đánh giá nhiệt độ dầu, điều kiện tủ bảo vệ và khả năng mở rộng mặt bằng. Khảo sát kết quả là cơ sở quyết định chọn phương án nâng, thay máy, di dời hoặc sửa chữa.

Quy trình tối thiểu cần lập theo thứ tự sau để ra quyết định và chuẩn bị thi công:

• Đăng ký nhu cầu sử dụng điện với điện lực khu vực trước khi triển khai nâng cấp hoặc di dời.
• Khảo sát kỹ thuật thực địa, xác định công suất thực tế và rủi ro kết cấu, hạ tầng ngầm.
• Thỏa thuận đấu nối và thống nhất sơ đồ nguyên lý thiết bị với EVN trước khi thi công.
• Xin phép đào đường và giải phóng mặt bằng nếu di dời liên quan hạ tầng ngầm.
• Thí nghiệm kiểm định toàn bộ hệ thống sau nâng cấp hoặc di dời trước nghiệm thu đóng điện.
• Nghiệm thu nội bộ sau sửa chữa/nâng cấp, tiếp theo nghiệm thu với chủ đầu tư và tư vấn giám sát.
• Chạy thử không tải trước, sau đó có tải để kiểm tra ổn định vận hành trước bàn giao.

Vận hành thực tế đòi hỏi chú ý một số quyết định và cảnh báo: hồ sơ đề nghị đấu nối phải đầy đủ theo quy định Bộ Công Thương, và mọi thay đổi sơ đồ nguyên lý cần được EVN phê duyệt. Trong ca bảo trì cần kiểm tra các tín hiệu nhiệt và dầu biến áp để xác định có cần thay máy hay chỉ sửa chữa cục bộ.

Nếu kết quả khảo sát chưa rõ ràng, cần tiếp tục đo đạc tải đỉnh trong nhiều ca vận hành và lập báo cáo khảo sát hiện trường trước khi phê duyệt phương án. Sau khi hoàn tất thí nghiệm và nghiệm thu, chuẩn bị hồ sơ bàn giao vận hành ổn định theo yêu cầu nghiệm thu.

Cách chọn nhà thầu thi công trạm biến áp theo năng lực kỹ thuật và phối hợp hiện trường

Chọn nhà thầu thi công trạm biến áp phải ưu tiên năng lực lập hồ sơ đấu nối, khảo sát hiện trường và khả năng phối hợp xử lý phát sinh hơn chỉ nhìn giá chào. Trong thực tế nhà máy, dấu hiệu hiện trường quan trọng là khả năng lấy mốc vị trí móng và tuyến cáp trước thi công để tránh điều chỉnh tốn thời gian.

Về mặt kỹ thuật, năng lực lập hồ sơ đề nghị đấu nối và thỏa thuận kỹ thuật với điện lực địa phương là tiêu chí đầu tiên. Khi khảo sát tại nhà máy, kiểm tra khả năng vẽ lại bản vẽ chi tiết, đề xuất biện pháp thi công và điều chỉnh chi tiết là cần thiết; đội ngũ kỹ thuật phải có quy trình rõ ràng để chuyển yêu cầu hiện trường thành bản vẽ thi công.

Kiểm soát chất lượng vật tư và giám sát sản xuất là dấu hiệu khác không thể bỏ qua. Trong ca bảo trì hoặc chạy thử, nhà thầu nên thực hiện nghiệm thu nội bộ trước nghiệm thu với chủ đầu tư và tư vấn giám sát, đồng thời có quy trình mời kiểm định nhà nước theo quy định.

• Hồ sơ đấu nối và thỏa thuận kỹ thuật với điện lực: kinh nghiệm lập và hoàn thiện hồ sơ.
• Khảo sát thực tế: lấy mốc vị trí móng, tuyến cáp và ghi biên bản hiện trường trước thi công.
• Đội ngũ nghiên cứu bản vẽ: khả năng vẽ lại chi tiết, đề xuất biện pháp thi công.
• Quy trình kiểm tra vật tư: kiểm tra trước nhập xưởng, giám sát sản xuất, nghiệm thu nội bộ.
• Tiến độ và dự toán vật tư: lập tiến độ thi công kèm dự toán vật tư kịp thời theo hồ sơ kỹ thuật.
• Nghiệm thu và đóng điện: kinh nghiệm nghiệm thu với chủ đầu tư, tư vấn giám sát và cơ quan điện lực.
• Phối hợp cơ quan nhà nước: năng lực xử lý thỏa thuận quy hoạch, vị trí trạm và giấy phép thi công.
• Xử lý phát sinh: quy trình biên bản thống nhất thay đổi thiết kế và phê duyệt phát sinh.

Cảnh báo vận hành thực tế: nếu nhà thầu thiếu kinh nghiệm nghiệm thu với điện lực hoặc không có quy trình xử lý phát sinh, rủi ro chậm đóng điện và chi phí phát sinh cao có thể xảy ra. Chủ đầu tư và tư vấn giám sát nên yêu cầu biên bản thống nhất cho mọi thay đổi thiết kế và kiểm tra chất lượng liên tục trong suốt thi công.

Kết nối tiếp theo thường là yêu cầu nhà thầu nộp hồ sơ mẫu, lịch khảo sát hiện trường và phương án thi công chi tiết để đối chiếu tiêu chí; trên cơ sở đó có thể tiến hành thương thảo hợp đồng đầu tư sau khi thỏa thuận đấu nối và yêu cầu kỹ thuật với điện lực được làm rõ.
