Trạm biến áp cho nhà máy: khi nào cần đầu tư và triển khai ra sao

Trạm biến áp trong nhà máy là gì và bài toán nào cần quan tâm

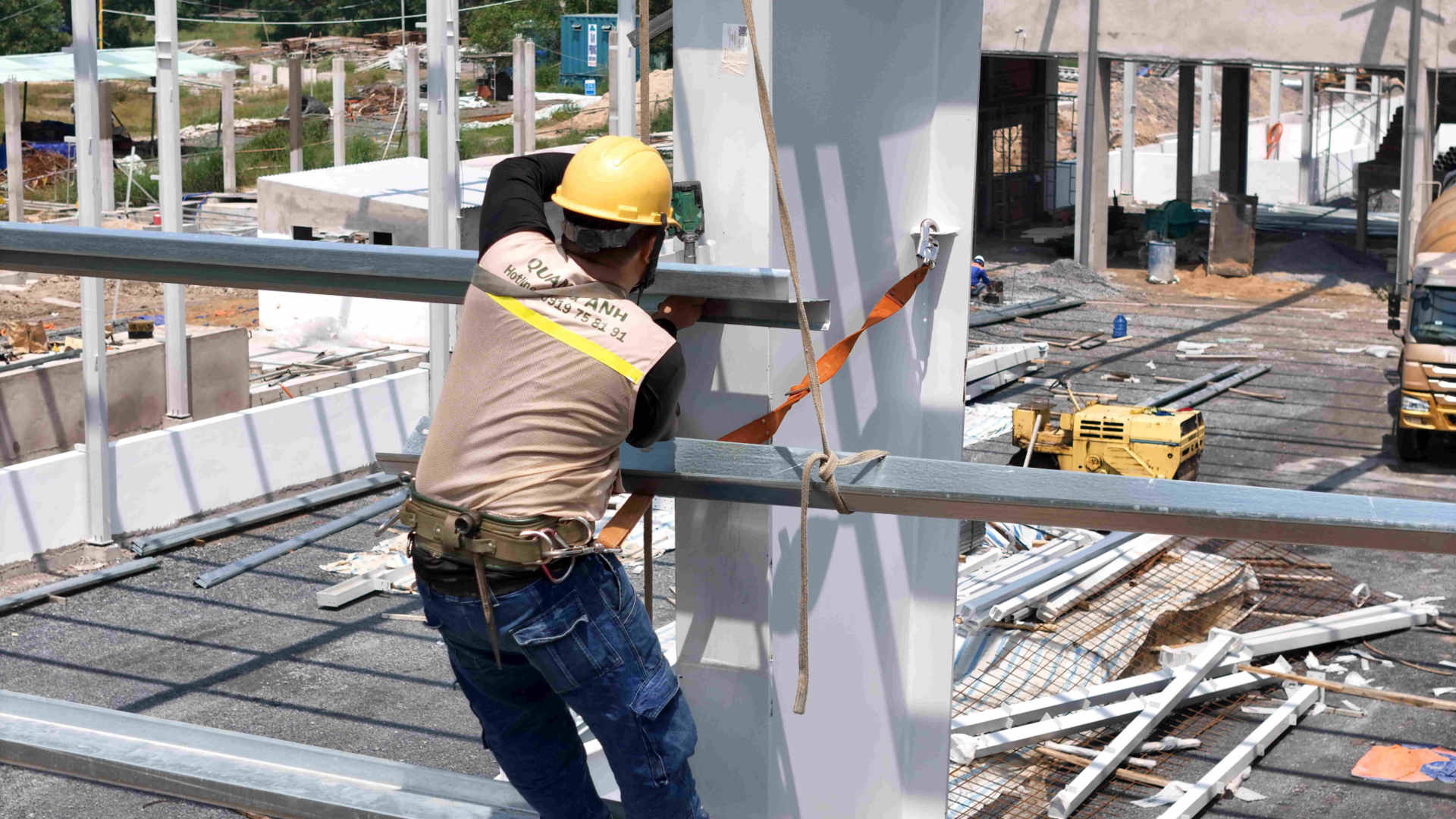

Trạm biến áp trong nhà máy là hạng mục hệ thống cung cấp và phân phối điện, với trọng tâm vào việc phân phối tải và duy trì tính sẵn sàng vận hành.

Phạm vi kỹ thuật cần quan tâm không chỉ là một thiết bị đơn lẻ mà là toàn bộ chuỗi từ điểm nhận nguồn đến các nhánh phân phối phụ tải. Trong thực tế nhà máy, các vấn đề thường gặp gồm xác định điểm cấp nguồn, cân bằng tải giữa các pha, năng lực dự phòng và khả năng thao tác chuyển mạch khi có sự cố.

Về mặt hiện trường, những tiêu chí kiểm tra ban đầu giúp phân loại bài toán như sau:

• Xác minh nguồn cấp chính và sơ đồ phân phối hiện có; khi khảo sát tại nhà máy cần đối chiếu sơ đồ với thực tế.
• Đánh giá nhu cầu tải theo giờ hoặc theo ca để xác định dung lượng và điểm nghẽn phân phối tải.
• Kiểm tra khả năng dự phòng và phương án chuyển mạch; trong ca bảo trì cần mô phỏng thao tác chuyển mạch an toàn.
• Quan sát dấu hiệu bất thường (nhiệt độ điểm nối, âm thanh khi vận hành) như một chỉ dấu cần khảo sát sâu hơn.

Lưu ý vận hành: nếu chưa có khảo sát phụ tải và sơ đồ hiện trạng, mọi đề xuất thiết kế hoặc nâng cấp cần giữ tính thận trọng và yêu cầu khảo sát hiện trường. Kết luận kỹ thuật thường dựa trên dữ liệu thực đo và bản đồ phụ tải; tùy model và điều kiện vận hành, giải pháp chi tiết sẽ khác nhau.

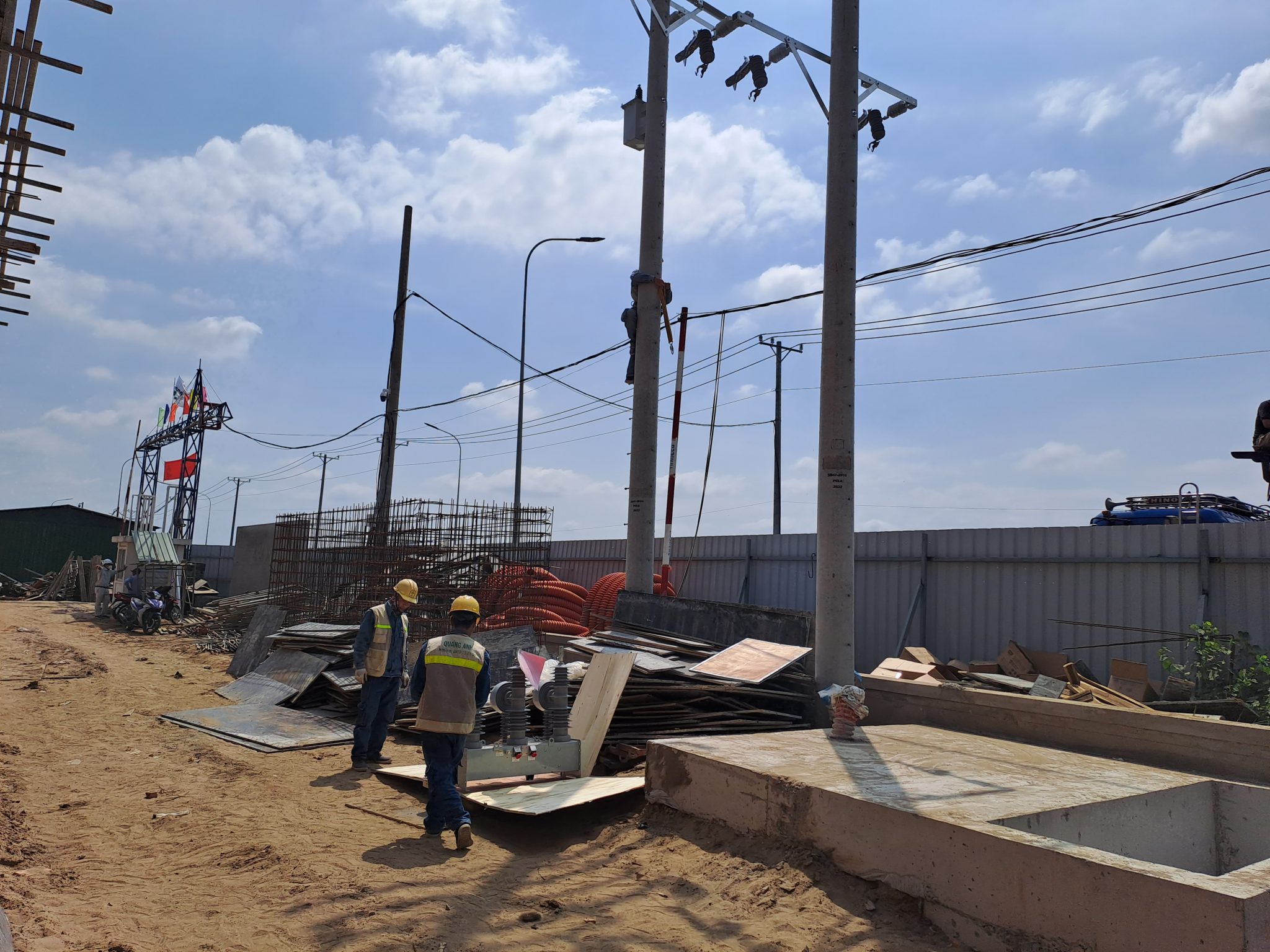

Dấu hiệu cho thấy nhà máy nên xây mới hoặc rà soát phương án trạm biến áp

Nên cân nhắc xây mới hoặc rà soát phương án trạm biến áp khi tải, bố trí mặt bằng hoặc yêu cầu vận hành đã vượt phạm vi thiết kế của hệ thống hiện hữu. Những điều kiện này thường gặp khi nhà máy mở rộng công suất, xuất hiện tình trạng quá tải lặp lại hoặc cần nguồn điện độc lập cho khu vực mới.

Về mặt kỹ thuật, cần đối chiếu tải thực tế với công suất thiết kế, đánh giá biến động tải và khả năng bố trí trạm trong mặt bằng hiện tại. Khi khảo sát tại nhà máy, cần quan sát khả năng tiếp cận thiết bị để bảo trì, cũng như mức độ phù hợp của phương án phân phối điện với quy trình sản xuất mới. Thông thường quyết định cuối cùng đòi hỏi khảo sát hiện trường và phép đo tải thực tế trước khi lựa chọn nâng cấp hay xây mới.

• Tải trung bình hoặc đỉnh tăng vượt công suất thiết kế của trạm hiện hữu.
• Mở rộng dây chuyền hoặc tăng ca làm gia tăng nhu cầu cung cấp điện liên tục.
• Mặt bằng thay đổi khiến trạm hiện hữu mất khoảng an toàn hoặc khó tiếp cận bảo trì.
• Cần nguồn điện độc lập cho khu vực mới, không thể giải quyết bằng tái cấu trúc lưới nội bộ.
• Vận hành hiện tại không đáp ứng yêu cầu chất lượng điện hoặc độ tin cậy mong muốn.

Quyết định nâng cấp hay xây mới nên dựa vào kết quả khảo sát hiện trường, phân tích biểu đồ tải và so sánh phương án kỹ thuật khả thi. Nếu xuất hiện quá tải lặp lại, cần giới hạn tải vận hành tạm thời và triển khai khảo sát trước khi tiếp tục, để tránh rủi ro vận hành.

Tiếp theo, thường sẽ cần lập báo cáo đánh giá hiện trạng và phương án khả thi để quản lý ra quyết định hoặc đặt lịch khảo sát chi tiết; tùy model và điều kiện vận hành, đơn vị kỹ thuật nên khảo sát trực tiếp tại hiện trường trước khi đề xuất giải pháp cuối cùng.

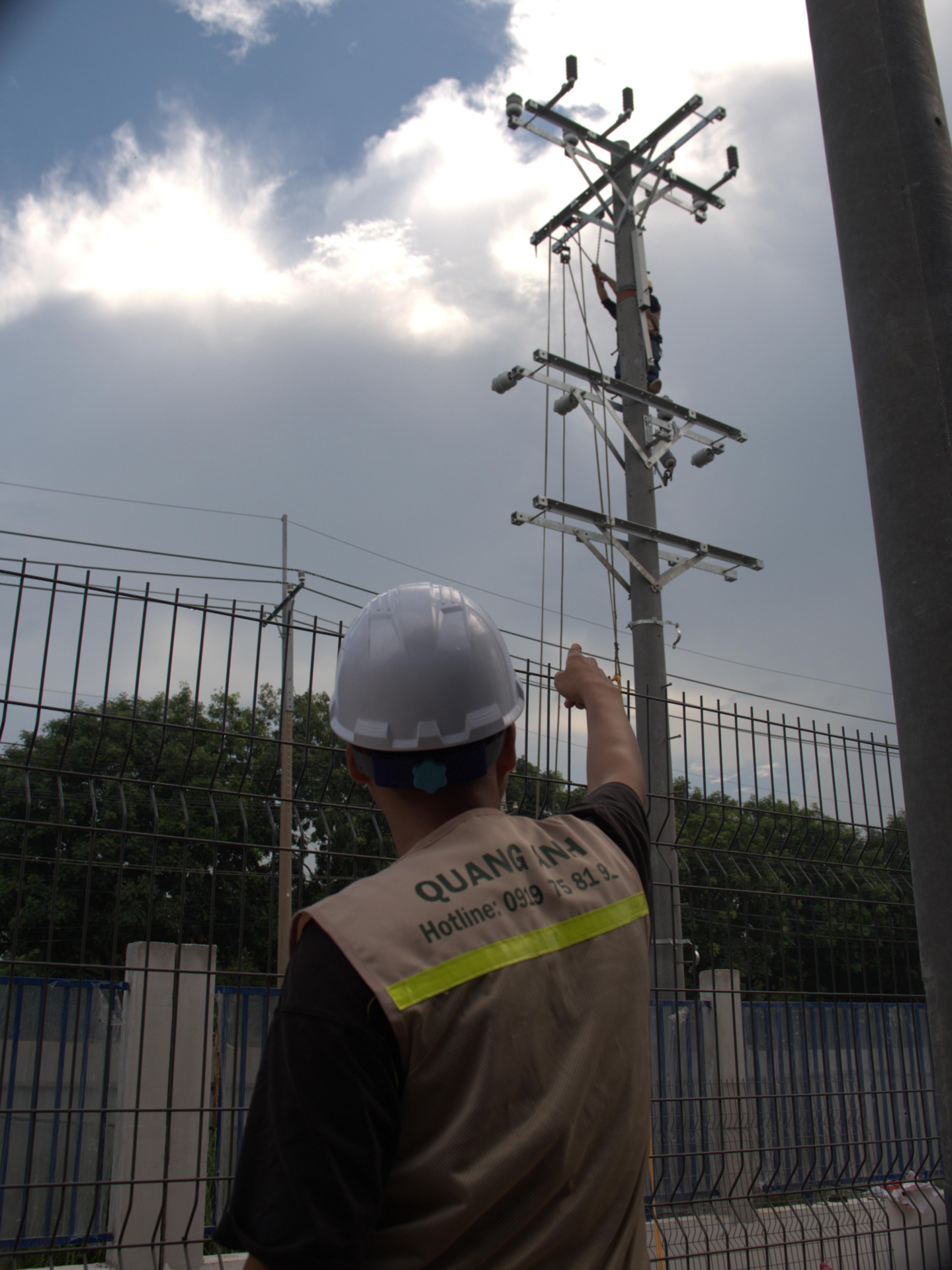

Các hạng mục kỹ thuật chính trong một dự án trạm biến áp

Các hạng mục kỹ thuật chính cho dự án trạm biến áp thường được bóc tách theo nhóm: máy biến áp trung thế/hạ thế; tủ trung thế (RMU, LBS, VCB); cáp trung thế và đấu nối; cùng các công tác thi công liên quan.

Về mặt kỹ thuật, mỗi nhóm có yêu cầu và điểm kiểm tra khác nhau; khi khảo sát tại nhà máy cần định rõ chủng loại và vị trí lắp đặt trước khi lập BOM. Trong ca bảo trì hoặc nghiệm thu, chú ý kiểm tra tình trạng đấu nối, khe hở an toàn và khả năng tiếp cận thiết bị để phục vụ vận hành.

Các quyết định kỹ thuật quan trọng thường phụ thuộc vào điều kiện hiện trường và model thiết bị; ví dụ, lựa chọn giữa RMU kín hoặc tủ hở cần khảo sát chiều rộng lối đi và khả năng nâng-hạ. Trước khi chốt phạm vi, cần kiểm tra hiện trạng mặt bằng, trạm cũ (nếu có) và vị trí đấu nối nguồn vào.

Vận hành thực tế lưu ý: trong ca nghiệm thu cần xác nhận sơ đồ đấu nối khớp với bản vẽ, khóa nguồn thử và tuân thủ quy trình an toàn; khi lập hồ sơ mời thầu, mô tả rõ từng hạng mục để tránh hiểu nhầm khi so sánh đề xuất.

Quy trình triển khai thực tế từ khảo sát đến đóng điện

Quy trình triển khai thực tế gồm các bước chính: khảo sát, hồ sơ, thi công, thí nghiệm, nghiệm thu và đóng điện. Khi khảo sát tại nhà máy cần ghi nhận hiện trạng và điểm phối hợp kỹ thuật với nhà thầu.

Hồ sơ thiết kế và tài liệu thi công làm cơ sở cho biện pháp lắp đặt, kiểm tra và nghiệm thu. Trong thực tế nhà máy, tiến hành thi công từng hạng mục theo tuần tự và thực hiện thí nghiệm theo phương án đã thống nhất.

Các điểm kiểm tra và phối hợp thực tế cần chú ý:

1. Xác nhận hiện trạng hạ tầng và ranh giới thi công (khi khảo sát tại nhà máy).
2. Đồng bộ hồ sơ thi công và danh mục thiết bị trước lắp đặt.
3. Kiểm tra biện pháp an toàn điện, cô lập vùng thi công và kế hoạch thử nghiệm trước nghiệm thu.
4. Lập biên bản nghiệm thu tạm hoặc nghiệm thu hoàn thành trước khi lập phương án đóng điện.

Cảnh báo vận hành: đóng điện chỉ nên thực hiện sau khi biên bản nghiệm thu và điều kiện an toàn được xác nhận; trong một số trường hợp cần khảo sát hiện trường bổ sung. Việc theo dõi sau đóng điện và cập nhật hồ sơ vận hành là bước tiếp theo cần được lên kế hoạch.

Những sai sót thường làm chậm tiến độ hoặc tăng rủi ro vận hành

Những sai sót thường gặp là khảo sát hiện trường chưa đầy đủ, hồ sơ thi công không đồng bộ và bố trí mặt bằng thiếu tính thi công; những vấn đề này dễ dẫn đến chậm tiến độ hoặc phát sinh rủi ro vận hành.

Về mặt hiện trường, các dấu hiệu cần chú ý gồm cao độ nền không trùng khớp với bản vẽ, đường tiếp cận cho thiết bị cồng kềnh bị thu hẹp và vị trí đặt thiết bị không đảm bảo khoảng cách an toàn. Trong ca bảo trì hoặc khảo sát tại nhà máy, kiểm tra thực tế các điểm này thường cho thấy nguyên nhân thực tế của chậm trễ: phải đào sửa nền, di dời hạng mục hoặc bổ sung móng.

Những lỗi hồ sơ phổ biến bao gồm bản vẽ cập nhật không kịp, danh mục thiết bị và sơ đồ nối đất không thống nhất, hoặc thiếu biên bản thử nghiệm trước nghiệm thu. Khi hồ sơ và hiện trường không khớp, cần khảo sát hiện trường bổ sung và cập nhật hồ sơ thi công trước khi tiến hành lắp đặt các hạng mục chính.

• Khảo sát sơ sài: kiểm tra cao độ, cốt nền ẩm, lối vận chuyển hạng mục — tín hiệu thực tế: bản vẽ khác so với mốc đo tại hiện trường.
• Hồ sơ thiếu/không đồng bộ: danh sách thiết bị, sơ đồ đấu nối và biên bản thử nghiệm không thống nhất — hậu quả: phải tạm dừng thi công để điều chỉnh.
• Bố trí mặt bằng kém: không đủ khoảng cách an toàn, vị trí đặt trạm ảnh hưởng lưu thông — kiểm tra: đo khoảng cách thực tế và lộ trình đưa thiết bị vào vị trí.
• Chuẩn bị nghiệm thu chưa hoàn chỉnh: thiếu kiểm tra trước đóng điện hoặc thiếu kết quả thử nghiệm cục bộ — tín hiệu: nghiệm thu không đạt, trì hoãn đóng điện.

Các quyết định thực tế nên cân nhắc: nếu hồ sơ và hiện trường không khớp thì khuyến nghị tạm dừng bước lắp đặt liên quan và thực hiện rà soát đo đạc lại; nếu mặt bằng làm việc không đảm bảo, cần ưu tiên bố trí lại lộ trình đưa thiết bị để tránh nguy cơ va chạm hoặc tổn hại khi vận hành. Những cảnh báo này nên được ghi vào biên bản ca và kế hoạch thi công trước khi tiến hành bước tiếp theo.

Kết thúc khảo sát ban đầu, cần lập danh mục các điểm sai khác ưu tiên xử lý và lên lịch kiểm tra lại tại hiện trường; tùy theo kết quả khảo sát, bước tiếp theo là cập nhật hồ sơ thi công và hoàn thiện danh mục nghiệm thu trước khi đóng điện thử nghiệm.

Chi phí và tiến độ phụ thuộc vào những yếu tố nào

Chi phí và tiến độ lập hồ sơ, thi công, đấu nối một trạm biến áp thường chịu ảnh hưởng trực tiếp bởi công suất thiết kế, chủng loại thiết bị và điều kiện hiện trường.

Về cấu phần chi phí, cần tách rõ nhóm chi phí để đánh giá từng nguồn ảnh hưởng. Khi khảo sát tại nhà máy nên kiểm tra khoảng cách tới lưới cấp điện, khả năng tiếp cận xe tải vận chuyển thiết bị, và tình trạng nền đất để xác định khối lượng công tác đất và móng.

• Thiết bị chính: công suất máy biến áp, loại tủ phân phối, yêu cầu đặc thù về bảo vệ; loại thiết bị và thời gian cung cấp ảnh hưởng lớn đến giá và lịch.
• Xây dựng và công tác nền móng: địa chất, khối lượng đào đắp, xử lý nền; trong khảo sát hiện trường cần lấy mẫu và đo cao độ.
• Đấu nối và tích hợp lưới: khoảng cách cáp, cần hầm cáp hay trạm ngoài trời, yêu cầu phối hợp cắt điện; trong ca bảo trì/đấu nối phải lên kế hoạch thời gian tắt nguồn.
• Logistics và lắp đặt: vận chuyển thiết bị cồng kềnh, cần thiết bị nâng hạ chuyên dụng ảnh hưởng chi phí và tiến độ.
• Giấy phép, nghiệm thu và kiểm định: thời gian phê duyệt hồ sơ và yêu cầu nghiệm thu làm thay đổi lịch hoàn thiện.
• Dự phòng rủi ro và điều kiện bất lợi: điều kiện thời tiết, truy cập hạn chế, hay yêu cầu kỹ thuật phát sinh.

Các yếu tố có thể làm tăng chi phí hoặc kéo dài tiến độ gồm: phát hiện địa chất xấu khi đào móng, thời gian chờ cung cấp thiết bị đặc chủng, hoặc yêu cầu đấu nối ngoài giờ hành chính. Tùy model và điều kiện vận hành, biện pháp thi công đặc thù cũng làm tăng khối lượng công việc.

Để chốt báo giá và lịch triển khai cần thu thập các dữ liệu thực tế: công suất trạm và sơ đồ đấu nối mong muốn, bản vẽ địa hình/địa chất sơ bộ, yêu cầu nghiệm thu/tiêu chuẩn nghiệm thu, và khung thời gian vận hành dự kiến. Khi có các thông tin này mới có thể lập phân rã chi phí theo nhóm và đưa ra tiến độ dự kiến thận trọng.

Kết luận nhẹ: sau khảo sát hiện trường và xác định phạm vi đấu nối, bước tiếp theo thường là lập scope công việc và lịch trình sơ bộ để phục vụ báo giá chi tiết và cam kết tiến độ.

Cách chọn phương án và đơn vị triển khai phù hợp

Ưu tiên tiêu chí kỹ thuật và năng lực hiện trường khi chọn phương án và nhà thầu, vì chúng quyết định khả năng đấu nối an toàn và tiến độ triển khai. Trong thực tế nhà máy, những khác biệt về chi tiết thi công và kinh nghiệm đấu nối thường ảnh hưởng lớn hơn chênh lệch giá chào.

Khi khảo sát tại nhà máy, cần đối chiếu hồ sơ kỹ thuật với hiện trạng: vị trí lắp, tuyến cáp, điểm ngắt nguồn và khả năng tiếp cận thiết bị. Yêu cầu nhà thầu cung cấp năng lực hiện trường rõ ràng—nhân lực có chứng chỉ phù hợp, thiết bị thi công và phương án an toàn cho ca thi công hoặc ca bảo trì; nếu không có giấy tờ tương ứng, cần đánh giá rủi ro thêm hoặc yêu cầu bổ sung.

1. Xác định phạm vi công việc và ràng buộc đấu nối (thời gian ngừng nguồn, yêu cầu nghiệm thu).
2. Đánh giá hồ sơ năng lực: kinh nghiệm dự án tương tự, kế hoạch thi công, tài liệu kỹ thuật.
3. Kiểm tra thực tế hiện trường: cung đường cáp, điểm treo, khả năng tiếp cận máy biến áp và phương án thi công tại chỗ.
4. So sánh phương án theo tiêu chí kỹ thuật, rủi ro vận hành và khả năng phối hợp với đội nội bộ nhà máy.
5. Chốt hợp đồng với điều khoản nghiệm thu, bảo hành và điều kiện đấu nối rõ ràng trước khi phát lệnh thi công.

Cảnh báo vận hành: tránh chốt nhà thầu chỉ trên cơ sở giá thấp nếu hồ sơ không chứng minh được năng lực đấu nối hoặc không có phương án ngừng nguồn an toàn; điều này thường dẫn tới trễ tiến độ hoặc phát sinh chi phí sửa chữa sau nghiệm thu. Trong ca bảo trì hoặc chạy thử, yêu cầu biện pháp an toàn và kế hoạch khôi phục nguồn rõ ràng.

Kết luận nhẹ: sau khi đối chiếu các yếu tố trên, bước tiếp theo nên là phát hành yêu cầu báo giá chi tiết dựa trên phạm vi đã xác định và tổ chức khảo sát hiện trường bắt buộc với các nhà thầu vào vòng chấm thầu.
