Báo giá trạm biến áp 1250kVA: cấu hình, chi phí, thủ tục đầu tư

Trạm biến áp 1250kVA gồm những gì và cấu hình nào thường gặp

Trạm biến áp 1250 kVA về cơ bản gồm máy biến áp lực 1250kVA định mức 22/0.4kV, tủ trung thế (TU), thiết bị đo và tủ hạ thế (ACB) phù hợp cho dòng tải nhà máy.

Phần trung thế thông thường bao gồm tủ chuyển mạch trung thế với điểm đấu nối ra LBFCO 200A 24kV, biến dòng trung thế (TI) tỷ số 30/5A cho mục đích đo đếm và bảo vệ, cùng các thiết bị đo đếm điện năng cần thiết; khi khảo sát tại nhà máy cần kiểm tra vị trí đầu cáp MV và chiều dài cáp tới trạm.

Phần hạ thế thường là tủ hạ thế có ACB phù hợp dòng định mức khoảng 2000A để cấp cho MCC và các nhánh tải; các vật tư phụ trợ gồm cáp lực hạ thế, bộ đấu nối, cực đất, và hệ thống bảo vệ sơ cấp/sự cố. Trong ca bảo trì cần kiểm tra tình trạng tiếp xúc, điều kiện làm mát và thông số danh định trên ACB.

Cấu hình vận hành phổ biến là tổ đấu dây Dyn11 hoặc Yyn0, tần số 50Hz; các thông số tổn hao tham khảo bao gồm P0 khoảng 1110W và Pk khoảng 15690W cho các kiểu được đề cập, tuy nhiên giá trị chính xác tùy model và điều kiện vận hành.

Lưu ý vận hành và quyết định tại hiện trường: xuất xứ thiết bị và kiểu trạm (nền/kios/giàn) ảnh hưởng trực tiếp đến phạm vi thi công và vật tư; khi thiếu số liệu về chiều dài cáp, yêu cầu dự phòng hoặc điều kiện lắp đặt cần khảo sát hiện trường để chốt cấu hình và báo giá.

Để chốt phạm vi kỹ thuật trước khi lập báo giá cần hoàn thiện danh mục thiết bị, xác định kiểu trạm và yêu cầu nghiệm thu đấu nối trên lưới EVN, sau đó đánh giá chi tiết các hạng mục thi công, thí nghiệm và chạy thử.

Chọn máy biến áp dầu hay khô và cách đọc thông số chính

Nên chọn máy biến áp dầu khi vị trí lắp đặt là ngoài trời, cần khả năng chịu tải lớn và chi phí đầu tư thấp hơn; chọn máy biến áp khô khi không gian kín hoặc yêu cầu giảm rủi ro cháy nổ.

Về mặt kỹ thuật, cho trạm trung-thấp áp 1250 kVA thông số phổ biến là điện áp sơ cấp 22 kV, thứ cấp 0.4 kV, tần số 50 Hz và tổ đấu dây Dyn11 nếu kết nối với lưới EVN. Trong thực tế nhà máy, máy dầu ngâm dầu (có thể kiểu kín/ hermetic hoặc kiểu hở) thường là lựa chọn chuẩn cho 1250 kVA do khả năng làm mát tốt và chi phí thấp hơn; máy khô (cuộn dây epoxy) loại bỏ nhu cầu dầu cách điện, giảm rủi ro rò dầu và nguy cơ cháy.

Khi khảo sát tại nhà máy, các thông số chính cần kiểm tra trước khi chốt thiết bị gồm công suất 1250 kVA, điện áp định mức sơ/thoại (22/0.4 kV), tần số 50 Hz, tổ đấu dây (ví dụ Dyn11) và giá trị tổn hao: tổn hao không tải P0 (tham khảo khoảng 1110 W) và tổn hao ngắn mạch Pk (tham khảo khoảng 15690 W) để đánh giá hiệu suất vận hành và chi phí năng lượng lâu dài. Cần kiểm tra thêm kiểu kết cấu (kiểu kín hoặc kiểu hở) vì ảnh hưởng đến bảo trì và yêu cầu môi trường.

Trong ca bảo trì, các kiểm tra thực tế cần ghi vào checklist: với máy dầu kiểm tra mực dầu, chất lượng dầu, gas bảo vệ (nếu có relay gas), dấu hiệu rò dầu; với máy khô kiểm tra bụi bám, tình trạng cách điện epoxy, hệ thống thông gió và nhiệt độ bề mặt khi máy đang chạy trên băng tải hoặc dưới tải. Nếu lắp ngoài trời, ưu tiên máy dầu có vỏ chống chịu môi trường; nếu lắp trong nhà hoặc gần khu vực có nguy cơ cháy nổ, ưu tiên máy khô.

Cảnh báo vận hành: máy dầu kiểu hở cần quy trình quản lý dầu chặt chẽ để tránh rò rỉ và ô nhiễm; máy khô cần bảo dưỡng hệ thống thông gió và vệ sinh bụi định kỳ để tránh giảm khả năng tản nhiệt. Cuối cùng, cần khảo sát hiện trường để xác định yêu cầu nghiệm thu theo QĐ-62 của EVN trước khi đấu nối hoặc quyết định chủng loại.

Khung báo giá trạm biến áp 1250kVA và các biến số chi phối chi phí

Báo giá trạm biến áp 1250kVA thường bao gồm các nhóm chi phí chính: thiết bị chính (máy biến áp, tủ điện, biến dòng), chi phí thiết kế và thẩm định, thi công xây lắp, vận chuyển – lắp đặt, thử nghiệm và đấu nối với lưới EVN.

Về cơ cấu, chi phí thiết bị chiếm tỷ lệ lớn nhất trong tổng mức đầu tư; chi phí thiết kế và dự toán thường được tách riêng, thường khoảng 5–10% tổng đầu tư, trong khi chi phí thử nghiệm, thí nghiệm theo quy trình EVN thường chiếm khoảng 2–5% và bắt buộc phải thực hiện. Biến động thị trường và xuất xứ thiết bị có thể làm giá thay đổi khoảng 10–20%; phạm vi EPC đầy đủ (thiết kế – thi công – đấu nối) có thể khiến tổng mức đầu tư tăng thêm khoảng 20–30% so với chỉ thi công.

Về mặt hiện trường, các yếu tố kiểm tra thực tế ảnh hưởng trực tiếp tới báo giá bao gồm:

• Loại trạm (nền, giàn, kios/hợp bộ) và yêu cầu nền móng hoặc cấu kiện nâng đỡ.
• Điều kiện thi công (đô thị, nông thôn, hạ ngầm) — điều kiện này thường làm chi phí đội thêm khoảng 15–25% tùy thực tế.
• Khả năng vận chuyển và tiếp cận (khoảng cách, chất lượng đường) ảnh hưởng chi phí vận chuyển máy biến áp 1250kVA và chi phí thuê thiết bị nâng.
• Yêu cầu đấu nối EVN (cắt điện, lắp bộ đo đếm trung thế, thủ tục thẩm định) — một số hạng mục là bắt buộc và ảnh hưởng tiến độ, chi phí.

Những thông tin bắt buộc để chốt báo giá bao gồm: hồ sơ kỹ thuật máy biến áp và tủ điện, sơ đồ 1 dòng, tọa độ hiện trường và điều kiện tiếp cận, phạm vi EPC mong muốn, yêu cầu nghiệm thu EVN và xuất xứ thiết bị. Khi khảo sát tại nhà máy, cần đo thực tế chiều rộng lối vào, tải trọng nền và vị trí đặt thiết bị để ước tính chi phí vận chuyển và nền móng.

Cảnh báo vận hành thực tế: khi khảo sát tại nhà máy cần kiểm tra khả năng nâng hạ và lối ra vào trước khi chốt báo giá, vì sai sót về kích thước hoặc tải trọng nền thường dẫn tới phát sinh chi phí lớn. Ngoài ra, thủ tục đấu nối EVN và yêu cầu thẩm định thiết kế có thể kéo dài tiến độ nghiệm thu, ảnh hưởng cashflow dự án.

Đề xuất bước tiếp theo là hoàn thiện hồ sơ kỹ thuật và tiến hành khảo sát hiện trường chi tiết để xác nhận các biến số nêu trên; chỉ khi có dữ liệu khảo sát và hồ sơ thiết bị mới có thể lập báo giá cố định và hợp đồng EPC phù hợp.

So sánh phương án trạm và tuyến cáp để chốt hướng đầu tư phù hợp

Lựa chọn trạm và phương án cáp phụ thuộc vào mặt bằng, ưu tiên vận hành và khoảng cách tới nguồn.

Với công suất 1250kVA cần cân nhắc chi phí thiết bị, chi phí xây dựng và khả năng dự phòng khi vận hành.

Trạm kiosk hợp bộ phù hợp mặt bằng hạn chế và yêu cầu thẩm mỹ, nhưng chi phí thiết bị thường cao hơn.

Trạm nền ngoài trời (giàn hoặc trụ thép) cần diện tích lớn hơn, dễ bảo trì và có chi phí thiết bị thấp hơn.

Trạm trong nhà cần công trình, thông gió và xử lý nhiệt độ, bù lại bảo vệ thiết bị khỏi thời tiết.

Khi khảo sát tại nhà máy cần kiểm tra diện tích, lối vào thiết bị và khoảng cách nối tới nguồn EVN.

Cáp trung thế đi nổi chi phí thấp hơn nhưng dễ bị ảnh hưởng môi trường, trong khi cáp đi ngầm an toàn và thẩm mỹ hơn.

Mạch đơn đơn giản và chi phí thấp nhưng không có dự phòng.

Mạch vòng kết hợp RMU hoặc AFLR giúp cô lập lỗi và khôi phục cấp điện nhanh tại hiện trường.

Chức năng AFLR trên tủ RMU (Ring Main Unit)

Chức năng AFLR trên tủ RMU (Ring Main Unit) là phân loại cao nhất về khả năng chịu hồ quang nội bộ theo tiêu chuẩn IEC 62271-200, bảo vệ an toàn cho người vận hành khỏi sự cố cháy nổ từ 4 phía: Trước (Front), Bên cạnh (Lateral), và Sau (Rear). Tủ RMU AFLR giúp ngăn chặn hồ quang lan rộng, thường dùng trong các trạm điện trung thế, công nghiệp, và dự án yêu cầu an toàn cao.

Ý nghĩa của ký hiệu AFLR

A (Accessibility): Tủ được thiết kế an toàn cho người vận hành (chấp nhận tiếp cận).

F (Front): Bảo vệ phía trước (nơi đứng thao tác).

L (Lateral): Bảo vệ phía bên cạnh.

R (Rear): Bảo vệ phía sau (Rear).

Các ví dụ và ứng dụng của tủ RMU AFLR

Tủ RMU có chức năng AFLR (như ABB, Eaton, Schneider) được ứng dụng rộng rãi trong các hệ thống điện quan trọng nhờ độ an toàn cao:

Trạm biến áp ngầm/trong nhà: Các vị trí đòi hỏi an toàn tuyệt đối cho người vận hành và không gian hẹp.

Công nghiệp & Dự án hạ tầng: Nhà máy, trung tâm thương mại, cao ốc, bệnh viện, sân bay.

Trạm phân phối 24kV/36kV: Đóng cắt, bảo vệ máy biến áp trong lưới điện vòng (ring network).

Hệ thống Scada/Năng lượng gió: Tích hợp điều khiển từ xa, hoạt động trong môi trường khắc nghiệt.

Từ đồng nghĩa và các thuật ngữ liên quan

Tủ RMU hồ quang 4 mặt (tên gọi thông dụng nhất).

Tủ RMU chống hồ quang nội bộ.

IEC 62271-200 IAC (Internal Arc Classification).

Tủ RMU cách điện khí SF6 (thường đi kèm công nghệ AFLR).

Tủ RMU AFLR thường được thiết kế kín (Sealed for Life), tuổi thọ cao từ 25-30 năm và khả năng chịu dòng ngắn mạch cao

Về mặt hiện trường cần đối chiếu quy định địa phương về cáp ngầm và khả năng tiếp cận thi công.

Cảnh báo vận hành: nếu ưu tiên liên tục cấp điện, nên chọn mạch vòng với RMU/AFLR hoặc trạm có dự phòng.

Nếu mặt bằng hạn chế và chấp nhận khả năng gián đoạn, trạm kiosk có thể tiết kiệm chi phí công trình xây dựng.

Tham khảo báo giá cho thấy thiết bị và vật tư trạm 1250kVA dao động khoảng 806–1.188 triệu đồng, hoặc 872–1.188 triệu đồng cho trạm giàn tùy cấu hình.

Chi phí thi công, thiết kế và thử nghiệm thường thêm khoảng 163–280 triệu đồng; cần khảo sát hiện trường để bóc tách chi phí chính xác theo phương án.

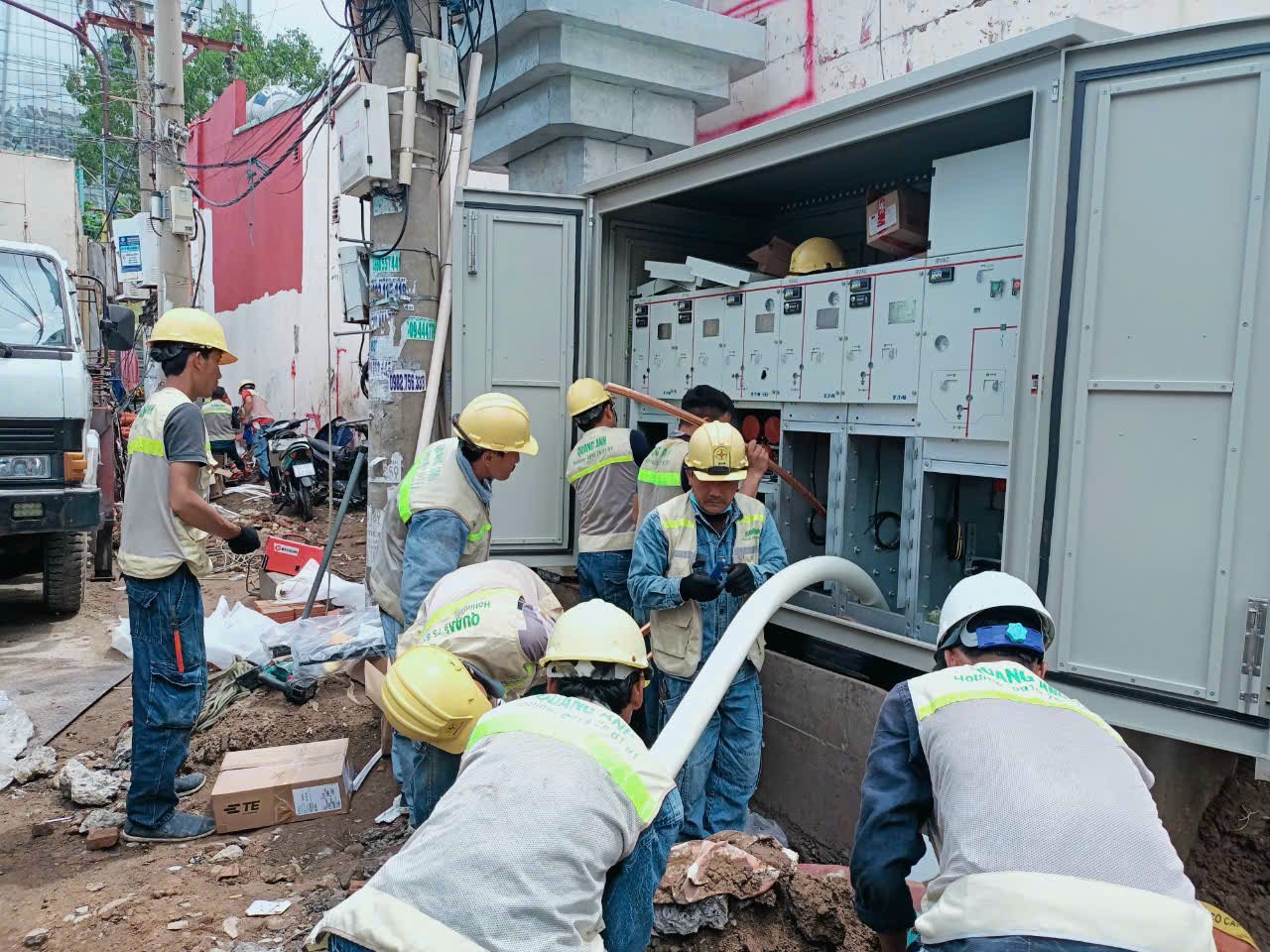

Quy trình thi công, đấu nối và nghiệm thu đóng điện ngoài hiện trường

Trình tự thi công trạm biến áp bắt đầu bằng khảo sát hiện trường, lập hồ sơ thiết kế và phê duyệt trước khi tiến hành lắp đặt thiết bị và đấu nối đóng điện.

Khi khảo sát tại nhà máy, cần kiểm tra vị trí đặt MBT 1250kVA, tuyến cáp trung thế, vị trí lắp bộ đo đếm trung thế đầu nhánh rẽ và điều kiện móng, tủ trung thế. Sau khi hồ sơ thiết kế được phê duyệt, trình tự thi công thực tế thường theo các bước: vận chuyển và nâng đặt MBT, lắp tủ trung thế, kéo và đấu cáp, lắp bộ đo đếm, thực hiện nối đất và hoàn thiện đường dây nhánh rẽ.

Về phương án đấu nối có hai luồng phối hợp chính: đấu nối theo lịch cắt điện (phối hợp EVN để lập kế hoạch ngừng cung cấp) và đấu nối hotline không cắt điện. Về mặt hiện trường, phương án cắt điện yêu cầu lịch trình dừng cung cấp rõ ràng và giảm rủi ro thao tác; phương án hotline đòi hỏi hồ sơ phê duyệt riêng, thiết bị bảo hộ cách điện chuyên dụng và tổ đội kỹ thuật có chứng chỉ thao tác trên lưới có điện.

Thí nghiệm trước nghiệm thu gồm các phép kiểm tra cách điện, đo tổn hao, thử nghiệm máy biến áp theo yêu cầu kỹ thuật và kiểm tra hệ thống đo đếm. Trong ca bảo trì hoặc bước nghiệm thu chạy thử, cần ghi biên bản thử nghiệm, kiểm tra điện trở nối đất, kết quả đo cách điện và các thông số mất mát để làm cơ sở nghiệm thu.

Nghiệm thu đóng điện yêu cầu hoàn công hồ sơ, kiểm định an toàn, và đại diện EVN tham gia kiểm tra/kiểm định khi đấu nối lên lưới. Bàn giao trạm thực hiện sau khi hồ sơ nghiệm thu đầy đủ, kèm tài liệu vận hành và bảo trì.

• Cảnh báo: phương án hotline rút ngắn tiến độ nhưng tăng rủi ro, cần biện pháp bảo hộ và quy trình cấp phép chặt chẽ.
• Quyết định phương án đấu nối phải dựa trên khảo sát hiện trường, yêu cầu EVN về bộ đo đếm trung thế và thời hạn đưa trạm vào vận hành.

Về chi phí, chi phí đấu nối hotline tăng do thiết bị chuyên dụng, nhân sự có chứng chỉ và thời gian làm việc gấp; mức tăng phụ thuộc trực tiếp vào khối lượng đấu nối, số điểm đấu và điều kiện truy cập hiện trường, nên cần khảo sát thực tế để ước tính.

Sai lầm thường gặp, bù công suất phản kháng và checklist chọn nhà thầu

Những sai lầm phổ biến là thiết kế công suất thiếu dự phòng, báo giá thiếu phạm vi, bỏ sót bù phản kháng và đánh giá năng lực nhà thầu không đầy đủ.

Trong thực tế nhà máy, công suất danh định của máy 1250kVA không nên xem là công suất dùng liên tục tối đa; cần dự margin an toàn để tránh quá tải khi tải tăng theo thời gian. Khi khảo sát tại nhà máy, kiểm tra hồ sơ thiết kế phê duyệt và đo đạc hiện trạng để xác định nhu cầu dự phòng công suất trước khi chốt model máy và tổ đấu dây.

Bù công suất phản kháng là bắt buộc theo hợp đồng đấu nối với EVN để đạt cos φ ≥ 0.9 và tránh phạt vô công; bỏ sót hoặc bù không đủ dẫn tới chi phí phạt. Ở bước nghiệm thu / chạy thử phải đo cos φ, kiểm tra tủ bù và xác nhận công suất bù thực tế phù hợp với lưu đồ tải; trong ca bảo trì cần có phương án bổ sung tụ bù nếu cos φ xuống dưới ngưỡng.

Nhiều báo giá chỉ nêu giá máy biến áp mà bỏ sót thiết bị phụ trợ (TU, TI, LBFCO), vật tư, xây dựng, thử nghiệm, đấu nối EVN—khi khảo sát tại nhà máy cần đối chiếu BOM, hợp đồng và biên bản đấu nối trước khi ký hợp đồng. Chi phí thử nghiệm và kiểm định thường được ghi nhận trong dự toán; theo báo cáo hiện trường mức này thường trong khoảng 18–25 triệu đồng, còn chi phí đấu nối EVN và hotline dự phòng thường là 100+ triệu đồng nếu phải phát sinh thêm.

Về thông số thiết bị, cần đối chiếu tổn hao máy giữa các nhà cung cấp vì tổn hao không tải (P0) ~1110W và tổn hao ngắn mạch (Pk) ~15690W của máy biến áp 1250kVA sẽ ảnh hưởng chi phí điện năng hàng năm. Trước khi nghiệm thu phải xác nhận tổ đấu dây (ví dụ Dyn11, Yyn0) trong hợp đồng cung cấp để tránh sai tổ đấu dây dẫn tới mất pha hoặc không đồng bộ với lưới EVN.

Dưới đây là checklist thẩm tra nhà thầu và hồ sơ thi công để giảm rủi ro lựa chọn sai:

• Xác nhận hồ sơ thiết kế đã được phê duyệt trước khi thi công và có thể trình cho EVN khi đấu nối.
• Kiểm tra BOM/báo giá trọn bộ: máy biến áp + TU, TI, LBFCO + vật tư xây dựng + thử nghiệm + đấu nối EVN.
• Yêu cầu hồ sơ kinh nghiệm đóng điện thực tế, biên bản nghiệm thu các trạm tương tự và chứng chỉ an toàn điện của đội thi công.
• Xác thực tổ đấu dây (Dyn11, Yyn0) và các thông số kỹ thuật qua hợp đồng cung cấp máy biến áp.
• Yêu cầu phương án bù phản kháng và tính toán để đảm bảo cos φ ≥ 0.9 trong các điều kiện tải thực tế.
• Dự toán chi phí thử nghiệm (tham khảo 18–25 triệu) và chi phí đấu nối EVN/hotline dự phòng (thường 100+ triệu) trong bảng tổng mức đầu tư.
• So sánh tổn hao P0 và Pk giữa các nhà cung cấp và đưa vào phân tích chi phí vận hành hàng năm.
• Kiểm tra tính phù hợp loại trạm (giàn / trụ thép / kios hợp bộ) với điều kiện mặt bằng và không gian hiện trường.

Cảnh báo thực tế: không ký hợp đồng chỉ theo giá rẻ; trong ca nghiệm thu phải đối chiếu biên bản thử nghiệm, giấy chứng nhận thiết bị và hồ sơ đóng điện trước khi nghiệm thu, vì những thiếu sót này thường dẫn tới phát sinh chi phí và chậm tiến độ đấu nối EVN. Cần khảo sát hiện trường để chốt phạm vi, sau đó yêu cầu nhà thầu hoàn thiện hồ sơ kỹ thuật và lập dự toán đầy đủ trước khi ký hợp đồng.
