Giá trạm biến áp 1600 kVA cần được so sánh theo cùng kiểu trạm, hãng/mã thiết bị, chiều dài tuyến và phạm vi xây lắp. Với ví dụ ba pha cân bằng tại 400 V, dòng tính từ công suất này là khoảng 2.309,4 A; kết quả chưa đủ để chọn CB và cáp.
Rà soát trình bày và thông tin báo giá: 16/10/2026.
- Nắm được cấu hình điển hình của trạm biến áp 1600kVA cho nhà máy, từ máy biến áp đến trung thế, hạ thế và cáp.
- Hiểu phần nào có thể báo giá theo cấu phần và phần nào phải khảo sát thực tế trước khi chốt tổng mức đầu tư.
- Biết khi nào nên chọn máy biến áp dầu hoặc khô, RMU hay FCO/LA, cáp ngầm hay nổi, mạch đơn hay mạch vòng.
- Đánh giá đúng các biến số làm đội chi phí như loại trạm, địa hình, phương án đấu nối và tiến độ cắt điện hoặc hotline.
- Có checklist để làm việc với nhà thầu và chuẩn bị hồ sơ từ giai đoạn đầu tư đến nghiệm thu đóng điện.
- Chủ đầu tư nhà máy đang chuẩn bị đầu tư trạm biến áp 1600kVA.
- Bộ phận kỹ thuật, bảo trì hoặc quản lý dự án cần chốt cấu hình và ngân sách sơ bộ.
- Đội mua sắm cần so sánh phương án thiết bị và phạm vi công việc trước khi lấy báo giá trọn gói.
Khi nào nên đọc bài này?
- Khi cần ước lượng chi phí đầu tư trạm biến áp 1600kVA nhưng dữ liệu báo giá thị trường chưa đồng nhất.
- Khi đang phân vân giữa trạm kiosk, trạm nền, trạm trong nhà hoặc phương án cáp ngầm trung thế.
- Khi cần chuẩn bị hồ sơ, tiến độ và điều kiện đấu nối với điện lực để tránh phát sinh lúc đóng điện.
- 1. Cấu hình chuẩn của trạm biến áp 1600kVA cho nhà máy
- 2. Chọn máy biến áp dầu hay khô và mức bù phản kháng phù hợp
- IAC AFLR là phân loại thử nghiệm hồ quang nội bộ: A chỉ người được phép tiếp cận; F, L, R chỉ các phía trước, bên và sau. Phải đọc kèm dòng thử, thời gian thử, cấu hình lắp đặt và hồ sơ của đúng mã tủ. Đây không phải chức năng rơle tự phát hiện hay tự cắt sự cố.
- 4. Báo giá tham khảo theo cấu phần và các biến số làm thay đổi chi phí
- 5. Phương án thi công, đấu nối và tiến độ hiện trường từ khảo sát đến đóng điện
- 6. Hồ sơ thủ tục, nghiệm thu và checklist chọn nhà thầu trọn gói
Với trạm biến áp 1600kVA, điều chủ đầu tư cần không chỉ là một con số báo giá mà là cách hiểu đúng cấu hình, phạm vi công việc và các biến số làm thay đổi chi phí. Nếu không tách bạch thiết bị, phương án đấu nối, điều kiện thi công và hồ sơ điện lực, dự toán ban đầu rất dễ lệch so với thực tế.
Cấu hình chuẩn của trạm biến áp 1600kVA cho nhà máy
Cấu hình chuẩn trạm biến áp 1600kVA (22/0.4kV) bao gồm máy biến áp chính, tủ trung thế RMU/GIS, tủ hạ thế ACB 2500A, hệ tiếp địa và hệ bảo vệ phù hợp.
Trạm biến áp 1600kVA chuẩn bao gồm máy biến áp 1600kVA (22/0.4kV), tủ trung thế (RMU hoặc GIS) cho kết nối lưới EVN, tủ hạ thế với ACB 2500A, hệ tiếp địa, chiếu sáng nội bộ và hệ bảo vệ rơle.
Khi khảo sát tại nhà máy cần kiểm tra khoảng cách cáp trung thế tới trạm — phạm vi kéo cáp trung thế tối đa chỉ tính trong báo giá là 40m — và vị trí đấu nối vào lưới EVN để xác định loại tủ trung thế (RMU hay GIS) và yêu cầu móc treo, giằng cơ khí.

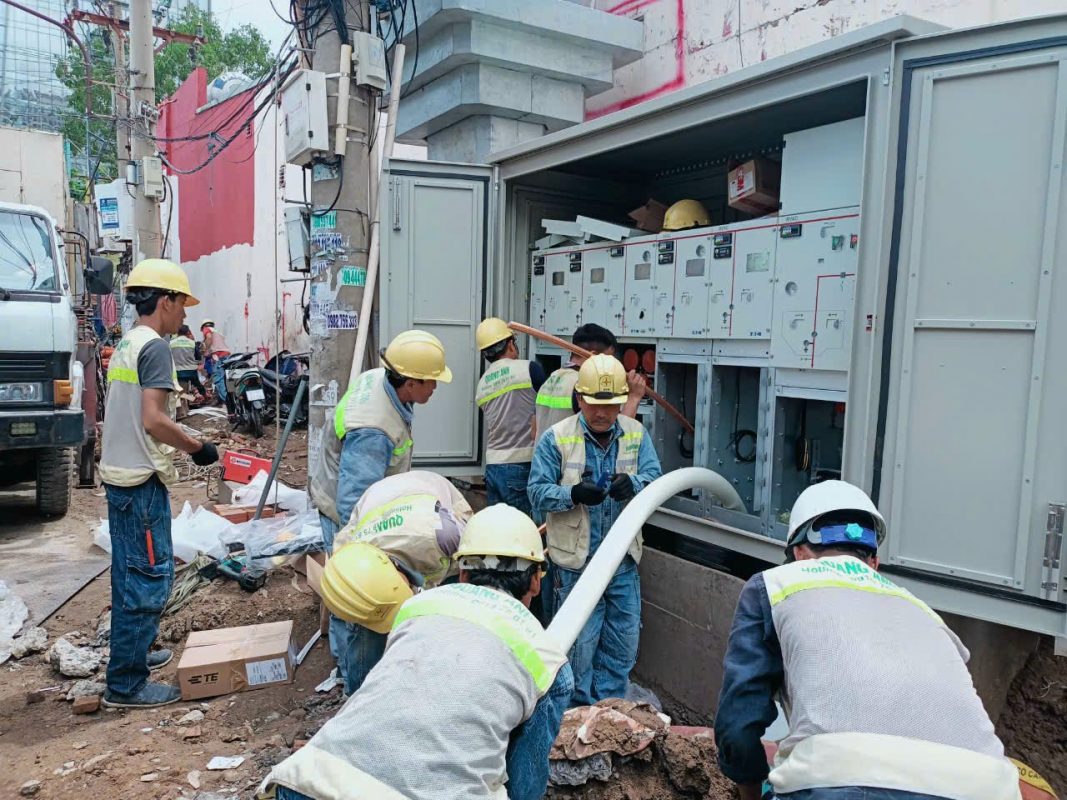

Về bố trí, trạm kios kín thường chia thành ba khoang chính: khoang máy biến áp, khoang trung thế và khoang hạ thế; máy biến áp có thể là loại dầu hoặc khô, kèm quạt làm mát và hệ thống đo lường. Ở bước nghiệm thu / chạy thử phải kiểm tra chức năng rơle quá tải, rơle ngắn mạch và bảo vệ máy biến áp trước khi đóng điện.
- Máy biến áp 1600kVA 22/0.4kV — kiểm tra loại dầu/khô và tình trạng tủ bảo vệ trước khi nghiệm thu.
- Tủ trung thế (RMU/GIS) — xác nhận điểm đấu nối EVN và khoảng cách cáp trung thế không vượt quá 40m.
- Tủ hạ thế với ACB 2500A — kiểm tra khả năng đóng cắt và tiếp xúc, đo dòng vận hành trong ca bảo trì.
- Hệ thống bảo vệ và đo lường — rơle quá tải, ngắn mạch, bảo vệ máy biến áp; kiểm tra chức năng khi chạy thử.
- Phụ kiện: hệ tiếp địa, chống sét, quạt làm mát, hệ SCADA cơ bản cho giám sát từ xa.
Danh mục pháp lý cần được kiểm tra theo loại và thời điểm triển khai công trình. Tra cứu Luật Điện lực 61/2024/QH15, văn bản sửa đổi/hướng dẫn áp dụng và yêu cầu đấu nối của đơn vị quản lý lưới; hồ sơ thiết kế, xây dựng, PCCC và nghiệm thu phải được xác nhận cho dự án cụ thể.
Để chốt phương án và BOM chi tiết cần khảo sát hiện trường, xác định loại máy biến áp (dầu hay khô), vị trí kéo cáp trung thế, và điều kiện đấu nối lưới EVN trước khi báo giá và lập tiến độ thi công.
Chọn máy biến áp dầu hay khô và mức bù phản kháng phù hợp
So sánh MBA dầu và MBA khô theo điều kiện lắp đặt và xác định khi cần bù công suất phản kháng để duy trì cosφ vận hành an toàn và tối ưu chi phí.
Với trạm 1600 kVA, ưu tiên MBA dầu cho môi trường khắc nghiệt; MBA khô ưu tiên nơi yêu cầu an toàn cháy nổ hoặc lắp đặt trong nhà.
Bù phản kháng cần thực hiện khi cosφ < 0,9; công suất bù cơ bản tính theo Qc = P × (tanφ₁ − tanφ₂), trong đó P là công suất thực đo tại hiện trường và φ₁, φ₂ là góc pha trước và sau bù. Về mặt thiết bị, tụ điện bù hoặc bộ bù tự động (ATS) thường lắp đặt ở phía hạ thế của trạm biến áp.
Tiêu chí chọn loại MBA nên dựa trên điều kiện môi trường, vị trí lắp đặt, yêu cầu an toàn cháy nổ và chi phí đầu tư/vận hành. Trong ca bảo trì hoặc khi khảo sát tại nhà máy cần kiểm tra nhiệt độ môi trường, độ ẩm, mức bụi, và khả năng thoát nhiên liệu cháy trước khi chốt loại.
| Thông số | Giá trị tham khảo cho MBA 1600kVA |
|---|---|
| Cấp điện áp | 22/0.4 kV |
| Tổn thất không tải Po | ≤ 490 W |
| Tổn thất tải Pk | ≤ 13.680 W |
| Điện áp ngắn mạch Uk | ≥ 6% |
Quy trình thực tế để quyết định mức bù và loại MBA nên bao gồm các bước sau tại hiện trường:
- Đo công suất thực P và hệ số công suất hiện tại (cosφ) tại thanh hạ thế trong giờ vận hành đại diện.
- Tính Qc cần bù với công thức Qc = P × (tanφ₁ − tanφ₂), chọn φ₂ tương ứng với cosφ mục tiêu (ví dụ 0,9 nếu có tính phí bù).
- So sánh công suất bù yêu cầu với khả năng chịu tải và thông số nhiệt của MBA đã chọn; đặt tụ bù ở phía hạ thế của trạm.
- Đánh giá rủi ro an toàn: nếu lắp trong nhà hoặc khu đông dân cư ưu tiên MBA khô; nếu môi trường ẩm ướt, bụi bặm hoặc cần khả năng quá tải ưu tiên MBA dầu.
Cảnh báo vận hành: chọn và lắp tụ bù quá mức mà không khảo sát tải thực có thể gây quá bù khi tải giảm, tạo dao động điện áp hoặc làm việc dưới cosφ mục tiêu; trong thực tế nhà máy cần thử nghiệm từng bước khi đưa tụ vào vận hành. Đồng thời, MBA dầu phải tuân thủ quy định thí nghiệm và tiêu chuẩn (ví dụ QĐ-62 EVN) trước khi nghiệm thu.
Kết luận nhẹ: trên cơ sở các thông số nêu và đo tại hiện trường, quyết định cuối cùng nên dựa vào đo đạc P và cosφ thực tế, điều kiện môi trường lắp đặt và yêu cầu an toàn; cần khảo sát hiện trường để chốt loại MBA và công suất tụ bù phù hợp.
RMU AFLR, FCO, LA và các điểm dễ chọn sai ở phía trung thế
IAC AFLR là phân loại thử nghiệm hồ quang nội bộ: A chỉ người được phép tiếp cận; F, L, R chỉ các phía trước, bên và sau. Phải đọc kèm dòng thử, thời gian thử, cấu hình lắp đặt và hồ sơ của đúng mã tủ. Đây không phải chức năng rơle tự phát hiện hay tự cắt sự cố.
IAC AFLR là phân loại thử nghiệm hồ quang nội bộ: A chỉ người được phép tiếp cận; F, L, R chỉ các phía trước, bên và sau. Phải đọc kèm dòng thử, thời gian thử, cấu hình lắp đặt và hồ sơ của đúng mã tủ. Đây không phải chức năng rơle tự phát hiện hay tự cắt sự cố.
IAC AFLR là phân loại thử nghiệm hồ quang nội bộ: A chỉ người được phép tiếp cận; F, L, R chỉ các phía trước, bên và sau. Phải đọc kèm dòng thử, thời gian thử, cấu hình lắp đặt và hồ sơ của đúng mã tủ. Đây không phải chức năng rơle tự phát hiện hay tự cắt sự cố.
- Kiểm tra hiện trường: xác nhận điện áp trung thế (22kV hoặc 35kV) và dòng định mức trên nhãn thiết bị.
- Yêu cầu dự án/EVN: xác nhận mức yêu cầu bảo vệ hồ quang từ hồ sơ thiết kế hoặc từ phía cấp điện.
Với trạm 1600kVA, cần khảo sát hiện trường để xác định rõ điện áp trung thế, dòng định mức và các yêu cầu bảo vệ hồ quang do EVN hoặc thiết kế đặt ra. Chọn sai thiết bị trung thế có thể dẫn đến không đáp ứng tiêu chuẩn an toàn, tăng rủi ro sự cố và chi phí sửa chữa sau này. Để ra quyết định kỹ thuật tiếp theo, cần thu thập catalog chi tiết, thông số dòng sự cố và yêu cầu bảo vệ từ chủ đầu tư hoặc bên cung cấp lưới.
Báo giá tham khảo theo cấu phần và các biến số làm thay đổi chi phí
Đọc báo giá trạm biến áp 1600kVA theo nhóm chi phí và nhận diện biến số cần khảo sát trước khi chốt báo giá chi tiết.
Báo giá trạm biến áp 1600kVA trọn gói thường phân thành các nhóm chi phí chính: máy biến áp, tủ điều khiển/phân phối, công trình xây dựng, lắp đặt, thí nghiệm và đấu nối với EVN.
Đơn giá cần được xác nhận theo thời điểm chào giá, đúng cấu hình và phạm vi công việc. Chiều dài tuyến, cách đi dây/cáp, giao cắt, xây dựng và điều kiện thi công phải được bóc khối lượng riêng; không áp một mức tiền cố định cho mọi công trình.
Dưới đây là bảng phân tích cao cấp về cấu phần chi phí và các biến số thực địa cần kiểm tra:
Trên điện thoại, vuốt ngang bên trong bảng để xem đủ các cột.
| Nhóm chi phí | Mô tả | Biến số ảnh hưởng |
|---|---|---|
| Máy biến áp | Cung cấp máy biến áp dầu 1600kVA, tuân thủ tổn thất và thông số kỹ thuật theo QĐ-62 EVN | Cấp điện áp đầu vào (10/15/22/35kV), loại lõi (EMC Amorphous), yêu cầu tổn thất Po ≤ 490W, Pk ≤ 13.680W, Uk ≥ 6% |
| Tủ điều khiển / phân phối | Tủ tổng, tủ đo đếm, tụ bù nếu có, thiết bị bảo vệ | Tiêu chuẩn bảo vệ, mức tự động hóa, không gian đặt tủ |
| Công trình xây dựng | Nền móng, phòng biến áp trong nhà/ngoài trời, hệ thống thoát nước | Loại nhà trạm (kín/hở), địa chất, mặt bằng, yêu cầu chống ồn/chống cháy |
| Lắp đặt & đấu nối | Công tác cơ-điện, tuyến cáp trung thế, đấu nối với lưới EVN | Khoảng cách đấu nối, điều kiện thi công trên hiện trường, yêu cầu EVN |
| Thí nghiệm & nghiệm thu | Thử nghiệm tại hiện trường và kiểm định tại trung tâm thí nghiệm điện | Phạm vi nghiệm thu, chi phí kiểm định riêng, lịch trình EVN |
| Bảo trì & chi phí vòng đời | Phụ tùng thay thế, lịch bảo trì, chất lượng vật liệu | Độ bền sản phẩm, yêu cầu bảo trì dài hạn ảnh hưởng tới tổng chi phí sở hữu |
Những biến số thực tế thường làm thay đổi báo giá bao gồm:
- Cấp điện áp đầu vào và cấu hình máy biến áp (ảnh hưởng trực tiếp đến giá máy và thiết kế).
- Loại nhà trạm (trong nhà/ngoài trời, kín/hở) và yêu cầu công trình.
- Điều kiện môi trường (nhiệt độ, độ ẩm, bụi) và yêu cầu chống ăn mòn.
- Phạm vi công việc đấu nối với EVN và chi phí thí nghiệm/kiểm định không bao gồm trong báo giá máy.
- Yêu cầu tổn thất điện năng và tiêu chuẩn (Po, Pk, Uk) ảnh hưởng tới chủng loại máy và giá thành.
- Yêu cầu đặc thù của khách hàng và chi phí bảo trì dài hạn ảnh hưởng tới quyết định đầu tư.
Cảnh báo thực tế: báo giá tham khảo chỉ mang tính định hướng nếu chưa có khảo sát tuyến cáp trung thế, mặt bằng công trình và điều kiện đấu nối EVN; trong ca nghiệm thu/khảo sát tại hiện trường cần đo đạc khoảng cách đấu nối, kiểm tra địa chất nền và xác định phạm vi thí nghiệm trước khi chốt hợp đồng. Khi cần báo giá chính thức, phải cung cấp bản vẽ vị trí, sơ đồ đấu nối và yêu cầu tiêu chuẩn để lập dự toán chi tiết.
Phương án thi công, đấu nối và tiến độ hiện trường từ khảo sát đến đóng điện
Trình tự thi công trạm 1600kVA từ khảo sát, xây móng, lắp đặt đến đóng điện, phân biệt phương án cắt điện theo lịch và đấu nối hotline cùng yếu tố địa hình và thời tiết.
Trình tự thi công bắt đầu bằng khảo sát hiện trường, tiếp theo là chuẩn bị nền móng, lắp đặt thiết bị, đấu nối trung thế và hạ thế, rồi thí nghiệm cách điện trước khi đóng điện.
Khi khảo sát tại nhà máy cần xác định vị trí lắp đặt máy biến áp 1600kVA, đường dây trung thế, khả năng tiếp cận thi công và điều kiện địa hình. Trên hiện trường kiểm tra lớp móng, độ dốc, điểm neo cho cáp trung thế và khả năng hạ ngầm cáp nếu ở khu công nghiệp; những kiểm tra này quyết định thiết kế nền móng và phương án thi công.
Thiết kế sơ đồ đấu nối phải bao gồm tủ RMU, cáp trung thế, đấu nối hạ thế và thiết bị bảo vệ theo yêu cầu nghiệm thu; trong ca bảo trì hoặc bước nghiệm thu cần kiểm tra cách điện của cáp, tiếp xúc mối nối và chức năng bảo vệ trước khi kết nối lưới. Thí nghiệm cách điện và kiểm định thiết bị phải hoàn tất theo quy trình nghiệm thu EVN trước khi đóng điện.
Trên điện thoại, vuốt ngang bên trong bảng để xem đủ các cột.
| Hạng mục | Mô tả | Điểm cần kiểm tra |
|---|---|---|
| Khảo sát hiện trường | Xác định vị trí trạm, đường dây trung thế và điều kiện địa hình | Tiếp cận đường dây trung thế, ranh giới đất, thoát nước tạm |
| Xây móng bê tông | Nền móng chịu lực tùy theo địa hình bằng phẳng hoặc đồi núi | Độ sâu, gia cố chống trượt, kiểm tra lớp nền |
| Lắp đặt biến áp 1600kVA | Lắp sau kiểm tra vật tư; đấu nối hạ thế trước khi kết nối trung thế | Kiểm tra mối bắt, khoảng cách hành lang điện, quy cách đất tiếp địa |
| Đấu nối trung thế & RMU | Đấu nối cáp trung thế vào tủ RMU và bảo vệ | Kiểm tra lớp cách điện cáp, mối nối, giấy phép cắt điện/hotline |
| Thí nghiệm & nghiệm thu | Thí nghiệm cách điện, chạy không tải, nghiệm thu theo quy trình | Báo cáo thí nghiệm, chức năng bảo vệ, phê duyệt đóng điện |
Tiến độ hiện trường thường dao động; thông thường tổng thời gian từ khảo sát đến đóng điện là 30-60 ngày, tùy model và điều kiện vận hành. Các milestone kiểm soát tiến độ thường gồm:
- Khảo sát: 1-3 ngày — kiểm tra hiện trạng đường dây và vị trí trạm.
- Xây móng: 7-10 ngày — phụ thuộc việc gia cố tại địa hình đồi núi.
- Lắp thiết bị: 10-15 ngày — bao gồm lắp biến áp và tủ RMU, đấu nối hạ thế.
- Thí nghiệm và nghiệm thu: thời gian thay đổi theo yêu cầu kiểm tra và báo cáo.
Quyết định sử dụng cắt điện theo lịch hay đấu nối hotline phụ thuộc khả năng phối hợp với EVN, mức chấp nhận gián đoạn và điều kiện an toàn. Đấu nối hotline giảm thời gian gián đoạn nhưng đòi hỏi thiết bị chuyên dụng, nhân sự có chứng chỉ và phê duyệt riêng; đây là điểm quyết định trên hiện trường nếu không thể sắp xếp cắt điện theo lịch.
Cảnh báo vận hành: nếu thi công trong mùa mưa hoặc địa hình sạt lở, cần biện pháp thoát nước tạm và gia cố nền móng chống trượt trước khi đổ bê tông; trong ca thi công trên đường dây trung thế phải tuân thủ quy trình an toàn và giấy phép cắt điện/hotline. Ngoài ra mật độ dân cư cao hoặc tiếp cận hạn chế sẽ làm tăng thời gian và công tác chuẩn bị.
Kết thúc chuỗi công việc là nghiệm thu theo quy định và báo cáo an toàn trước khi đóng điện; tùy điều kiện thực tế cần khảo sát chu đáo để chọn phương án cắt điện hay đấu nối hotline, đồng thời lên phương án phòng mưa bão và gia cố nền móng cho địa hình đồi núi.
Hồ sơ thủ tục, nghiệm thu và checklist chọn nhà thầu trọn gói
Hồ sơ nghiệm thu và mốc đóng điện trạm biến áp 1600kVA gồm các chứng từ kỹ thuật, thủ tục pháp lý và tiêu chí đánh giá năng lực nhà thầu.
Hồ sơ trọn gói cho một trạm biến áp 1600kVA phải bao gồm thiết kế kỹ thuật, giấy phép xây dựng, hợp đồng với EVN/EVNSPC, hồ sơ an toàn điện, biên bản nghiệm thu và báo cáo thí nghiệm đóng điện.
Đơn giá cần được xác nhận theo thời điểm chào giá, đúng cấu hình và phạm vi công việc. Chiều dài tuyến, cách đi dây/cáp, giao cắt, xây dựng và điều kiện thi công phải được bóc khối lượng riêng; không áp một mức tiền cố định cho mọi công trình.
Ở bước nghiệm thu và chạy thử cần thực hiện các thí nghiệm điện cơ bản trước khi phát điện chính thức: kiểm tra điện áp và dòng điện vận hành, đo tổn thất tính toán và thực tế, kiểm tra nối đất và đo cách điện bằng thiết bị phù hợp, cùng việc đồng bộ pha và thử đóng điện thử nghiệm. Trong ca nghiệm thu tại nhà máy cần kiểm tra chứng chỉ vật liệu, tem, mác thiết bị và thao tác bắt bulong, đầu cáp để giảm rủi ro cơ học.
- Tiêu chí chọn nhà thầu: kinh nghiệm đóng điện trạm cùng công suất, hồ sơ công trình hoàn thành, chứng chỉ an toàn điện, lịch sử bảo hành/bảo trì.
- Không đánh giá chỉ theo giá chào; cần kiểm tra năng lực đóng điện thực tế và thời gian cam kết hoàn thành.
- Yêu cầu hồ sơ kỹ thuật nhà thầu: sơ đồ một tuyến, bảng tính tổn thất, thiết kế nền móng, kế hoạch an toàn lao động và kế hoạch thí nghiệm trước đóng điện.
Dưới đây là khung phạm vi công việc và điểm cần kiểm tra để làm hồ sơ mời thầu và nghiệm thu thực tế.
Trên điện thoại, vuốt ngang bên trong bảng để xem đủ các cột.
| Hạng mục | Mô tả | Điểm cần kiểm tra |
|---|---|---|
| Thiết kế kỹ thuật | Sơ đồ một tuyến, bản vẽ móng, bảng tính tổn thất | Đối chiếu thông số, kiểm tra bảng tính tổn thất, ký xác nhận thiết kế |
| Giấy phép & hợp đồng | Giấy phép xây dựng, hợp đồng với EVN/EVNSPC | Đã có chấp thuận EVN, đầy đủ giấy phép và văn bản pháp lý |
| Thi công & vật tư | Cung cấp, lắp đặt máy biến áp, tủ trung áp, tiếp địa | Kiểm tra chứng từ vật liệu, nhãn mác, kiểm tra mối nối và cố định |
| Thí nghiệm & nghiệm thu | Thí nghiệm cách điện, đo trở đất, đo tổn thất, đóng điện thử | Kết quả thí nghiệm, biên bản đóng điện thử và biên bản nghiệm thu |
Quyết định ký hợp đồng trọn gói nên dựa trên hồ sơ năng lực thực tế và bằng chứng đã đóng điện các trạm tương đương. Khi khảo sát tại nhà máy cần yêu cầu nhà thầu trình biên bản nghiệm thu công trình tương tự và lịch bảo hành nhằm làm cơ sở so sánh.
Để chốt đầu tư trạm biến áp 1600kVA an toàn và ít phát sinh, nên đi theo trình tự: xác định phụ tải và phương án trạm, tách báo giá theo cấu phần, kiểm tra điều kiện đấu nối với điện lực, rồi mới so sánh nhà thầu bằng năng lực đóng điện thực tế thay vì chỉ nhìn giá đầu vào.
Câu hỏi thường gặp
Phù hợp khi phụ tải đỉnh và hệ số đồng thời của nhà máy xấp xỉ công suất máy biến áp 1600kVA; cần xem xét tải khởi động động cơ, hàm lượng phụ tải phi tuyến và kế hoạch mở rộng. Cần bổ sung: biểu đồ phụ tải theo giờ, phụ tải khởi động và dự báo tăng trưởng.
Chọn MBA dầu hay khô phụ thuộc vị trí lắp đặt, yêu cầu chống cháy, thông gió, chi phí và khả năng chịu quá tải. MBA khô phù hợp trong nhà hoặc khu đông dân cư; MBA dầu thường có hiệu suất và khả năng quá tải cao hơn cho môi trường công nghiệp ngoài trời. Cần cung cấp điều kiện lắp đặt và tiêu chí an toàn.
IAC AFLR là phân loại thử nghiệm hồ quang nội bộ: A chỉ người được phép tiếp cận; F, L, R chỉ các phía trước, bên và sau. Phải đọc kèm dòng thử, thời gian thử, cấu hình lắp đặt và hồ sơ của đúng mã tủ. Đây không phải chức năng rơle tự phát hiện hay tự cắt sự cố.
Không phải lúc nào cũng cần đấu nối hotline. Hotline chỉ bắt buộc hoặc cần khi không thể cắt điện do sản xuất liên tục hoặc yêu cầu vận hành; phương án này tăng chi phí, năng lực thi công và rủi ro an toàn. Kiểm tra quy định điện lực, phương án gián đoạn và khả năng thực hiện của nhà thầu.
Chênh lệch giá do nhiều yếu tố: loại nhà trạm (kiosk, trong nhà, nền), loại máy biến áp, thiết bị trung thế, chiều dài tuyến cáp, công trình nền móng, điều kiện thi công, tiêu chuẩn kỹ thuật và tiến độ. Nguyên tắc: bóc tách theo BOM và khảo sát hiện trường để biết hạng mục phát sinh.
Kiểm tra năng lực nhà thầu qua hồ sơ công trình đã đóng điện tương tự, chứng chỉ an toàn điện, nhân sự kỹ thuật, biện pháp thi công, năng lực thí nghiệm và nghiệm thu, bảo hành, bảo hiểm và tham chiếu khách hàng. Yêu cầu biên bản đóng điện, nhật ký thi công và minh chứng nghiệm thu các dự án trước.
Cách chuẩn bị đầu tư trạm biến áp 1600kVA ít phát sinh
- Rà lại phụ tải cực đại, hệ số đồng thời và kế hoạch mở rộng để xác nhận công suất 1600kVA là phù hợp.
- Chọn sơ bộ loại trạm, vị trí lắp đặt và hướng tuyến cáp trung thế theo mặt bằng thực tế.
- Tách phạm vi báo giá thành thiết bị chính, cáp, xây dựng, thí nghiệm, hồ sơ và đấu nối điện lực.
- Làm việc sớm với điện lực để kiểm tra phương án cấp điện, lịch cắt điện hoặc khả năng đấu nối hotline.
- So sánh tối thiểu hai phương án kỹ thuật thay vì so giá gộp một dòng.
- Đánh giá nhà thầu bằng hồ sơ năng lực, biện pháp thi công và kinh nghiệm đóng điện dự án tương tự.
- Chỉ chốt hợp đồng khi đã rõ bản vẽ, danh mục thiết bị chính và điều kiện nghiệm thu bàn giao.
Nếu cần bóc tách một phương án 1600kVA theo đúng mặt bằng, tuyến cáp và điều kiện đấu nối thực tế, nên bắt đầu bằng một buổi khảo sát kỹ thuật để chốt phạm vi trước khi so sánh báo giá.
